Pin mod Slot 1 Overclocking, czyli jak działa podkręcanie (poprzez zaklejanie pinów) w procesorach Pentium II

Overclocking Slot 1 przez zaklejanie pinów to jedna z najbardziej charakterystycznych metod zwiększania wydajności komputerów z końcówki lat 90. Jeśli zastanawiasz się, jak działa pin mod w procesorach Pentium II i Pentium III oraz czy nadal ma sens w retro sprzęcie, ten artykuł wyczerpuje temat od strony praktycznej i technicznej. Kluczowe pojęcie to overclocking Slot 1 przez zaklejanie pinów, czyli zmiana sygnałów BSEL bez ingerencji w BIOS czy elektronikę płyty głównej.

To podejście bazuje na zrozumieniu, jak procesor komunikuje się z płytą główną i pozwala osiągnąć bardzo konkretne efekty – szczególnie w konfiguracjach opartych o Intel 440BX chipset.

Jak działa overclocking procesorów na Slot 1 przez zaklejanie pinów

Procesory takie jak Intel Pentium II korzystają z zestawu linii sygnałowych, które informują płytę główną o parametrach pracy. Najważniejsze w kontekście częstotliwości magistrali są:

• BSEL0
• BSEL1

To właśnie te linie definiują FSB, czyli częstotliwość magistrali systemowej.

Kombinacje wyglądają następująco:

• (0,0) → 66 MHz
• (0,1) → 100 MHz

Procesor nie narzuca częstotliwości na sztywno – przekazuje informację, którą chipset i BIOS interpretują.

Dlaczego zaklejenie pinów w Slot 1 zmienia FSB ?

Każda linia BSEL działa w logice pull-up:

• brak kontaktu z gniazdem → stan HIGH (1)
• kontakt → stan LOW (0)

Zaklejając pin:

• odcinasz go od płyty
• wymuszasz stan HIGH

Czyli w praktyce:

• zaklejony pin = 1
• niezaklejony pin = 0 (lub wartość wynikająca z CPU)

To pozwala zmienić konfigurację procesora bez użycia BIOS-u.

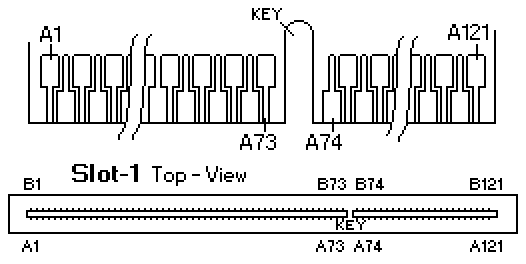

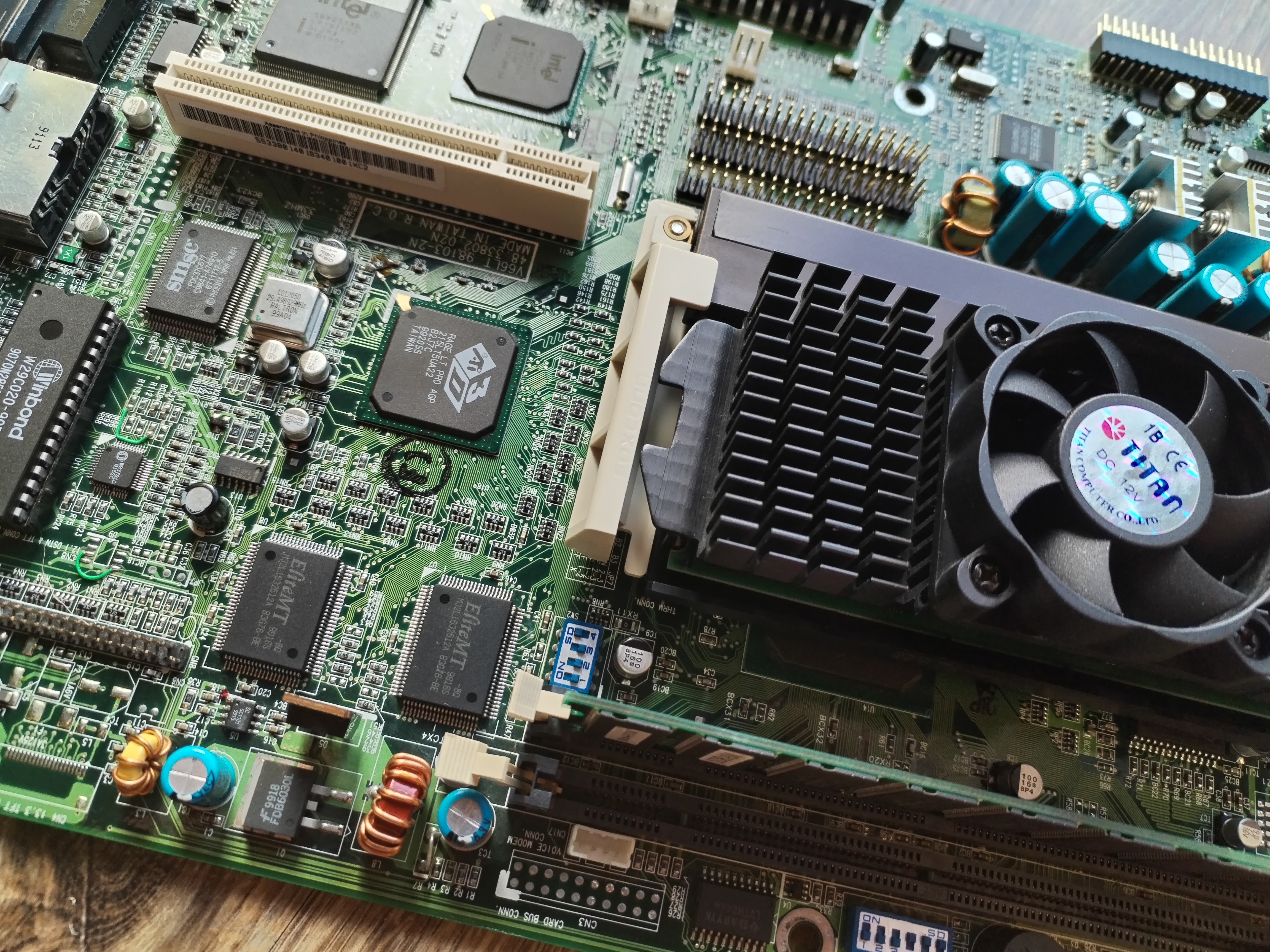

Lokalizacja pinów BSEL w procesorach na Slot 1

Na złączu Slot 1:

• dolny rząd to linia B
• zaczynasz od B1 po lewej stronie
• numeracja rośnie w prawo

Najważniejsze piny:

• BSEL1 → B20
• BSEL0 → B21

To oznacza, że interesujące nas miejsca znajdują się stosunkowo blisko lewej strony złącza.

Klasyczny scenariusz – FSB 66 MHz do 100 MHz

Najbardziej efektywny i sprawdzony przypadek to zmiana FSB z 66 MHz na 100 MHz.

Idealny procesor pod overclocking (podkręcanie) na Slot 1:

Intel Pentium II 300 MHz SL2W8

Parametry fabryczne:

• FSB: 66 MHz
• mnożnik: x4.5

Po modyfikacji:

• zaklejasz BSEL0 (B21)
• zmieniasz (0,0) → (0,1)

Efekt:

• FSB: 100 MHz
• CPU: 450 MHz

To oznacza wzrost wydajności o około 50% bez zmiany napięcia i bez ryzyka destabilizacji platformy.

Polecane procesory do pin moda Slot 1

Na podstawie praktyki (doświadczeń ludzi) i oznaczeń S-Spec warto zwrócić uwagę na następujące modele:

• SL2W8 – Pentium II 300 MHz (OEM)
• SL2YK – Pentium II 300 MHz (box)
• SL2W7 – Pentium II 266 MHz (OEM)
• SL33D – Pentium II 266 MHz (box)
• SL2VY – Pentium II 266 MHz

Dlaczego te jednostki są idealne:

• pracują na FSB 66 MHz
• mają zablokowany mnożnik
• dobrze skalują się do 100 MHz

W praktyce:

• 266 MHz → 400 MHz
• 300 MHz → 450 MHz

To najbardziej powtarzalne i stabilne konfiguracje.

Jak wykonać pin mod na Slot 1 (w praktyce) ?

Procedura jest bardzo prosta:

1. Lokalizujesz pin B21 (BSEL0)
2. Zaklejasz go cienką taśmą (najlepiej kaptonową)
3. Montujesz procesor w slocie
4. Uruchamiasz komputer

Nie potrzebujesz BIOS-u ani dodatkowych narzędzi.

Dlaczego to działa stabilnie na platformie Intel 440BX

Płyty oparte o Intel 440BX chipset zostały zaprojektowane pod 100 MHz, dlatego:

• pamięci PC100 działają w specyfikacji
• magistrala PCI i AGP pozostaje stabilna
• system nie jest przeciążony

To nie jest ekstremalne podkręcanie, tylko wykorzystanie wyższego trybu pracy.

Napięcie procesora (VID) – drugi kluczowy element

Oprócz FSB bardzo ważne jest napięcie rdzenia, które procesor komunikuje przez linie VID.

W procesorach Slot 1:

• napięcie nie jest ustawiane ręcznie
• CPU przekazuje wartość do VRM
• płyta ustawia odpowiednie Vcore

Linie:

• VID0, VID1, VID2, VID3, VID4

działają analogicznie do BSEL:

• brak kontaktu → HIGH (1)
• połączenie z masą → LOW (0)

Kombinacja tych sygnałów określa napięcie procesora.

Kiedy i czy trzeba zmieniać napięcie podczas podkręcania procesora Pentium II / III ?

W klasycznym scenariuszu:

• Pentium II 300 → 450 MHz

najczęściej:

• nie ma potrzeby zmiany napięcia
• system działa stabilnie na ustawieniach fabrycznych

To jeden z powodów, dla których ta metoda była tak popularna.

Kiedy napięcie zaczyna mieć znaczenie w overclockingu ?

Zmiana VID może być potrzebna, gdy:

• pojawia się niestabilność
• system zawiesza się pod obciążeniem
• CPU nie utrzymuje wyższego taktowania

Wtedy:

• delikatne podniesienie napięcia może poprawić stabilność

Potencjalne ryzyko związane z modyfikacją napięcia

Zmiana napięcia to już ingerencja wyższego poziomu:

• wzrost temperatury
• większe obciążenie sekcji zasilania
• potencjalna degradacja CPU

Na płytach OEM, takich jak Siemens Scovery:

• VRM nie jest projektowany pod takie operacje
• margines bezpieczeństwa jest mniejszy

Dlatego zmiany VID należy traktować jako eksperyment.

Najczęstsze błędy przy pin modzie

Z praktyki serwisowej:

• złe policzenie pinów (np. pomylenie B20/B21)
• zbyt gruba taśma
• zabrudzony slot
• stare chłodzenie bez wymiany pasty

Każdy z tych elementów może wpłynąć na stabilność.

Kiedy pin mod ma sens

Najlepsze warunki:

• procesor z FSB 66 MHz
• pamięci PC100
• płyta BX

W takim zestawie:

• uzyskujesz duży wzrost wydajności
• zachowujesz stabilność
• nie ingerujesz w BIOS

Dlaczego ta metoda jest tak ceniona

Overclocking Slot 1 przez zaklejanie pinów jest wyjątkowy, bo:

• nie wymaga specjalistycznych narzędzi
• opiera się na logice działania sprzętu
• daje przewidywalne efekty

To jedna z niewielu metod, gdzie:

👉 prostota = skuteczność

Pin mod na procesorze Pentium II (Slot 1) w praktyce

Pin mod w Slot 1 to klasyka overclockingu, która do dziś ma sens w retro komputerach. W połączeniu z odpowiednim procesorem i platformą BX pozwala uzyskać ogromny wzrost wydajności bez ryzyka i bez skomplikowanych modyfikacji.

Dodając do tego wiedzę o liniach VID, widać wyraźnie, że za prostym zaklejeniem jednego pinu stoi pełnoprawny system sterowania parametrami pracy procesora. To właśnie sprawia, że temat pozostaje aktualny nie tylko jako ciekawostka historyczna, ale również jako praktyczne narzędzie w renowacji i tuningu starych komputerów PC.
