Uszkodzona matryca w laptopie nie zawsze daje typowe objawy w postaci pasów, przebarwień czy rozlanego obrazu. W przypadku HP Pavilion 14-ec0102nw, który trafił do mnie z niewielkim pęknięciem ekranu, panel pozostawał całkowicie ciemny, mimo że laptop działał prawidłowo na zewnętrznym monitorze. Ostatecznie winna okazała się sama matryca, a naprawa sprowadziła się do jej wymiany.
W moim egzemplarzu HP Pavilion 14-ec0102nw fabrycznie zamontowana była matryca LG Display LP140WF9-SPD4. Jako zamiennik zastosowałem INNOLUX N140HCA-EAC – 14-calowy panel IPS Full HD 1920 × 1080 ze złączem eDP 30-pin. Nowa matryca zadziałała od razu, dlatego w tym wpisie pokazuję, jaki panel znajdował się w laptopie fabrycznie, jaki zamiennik można zastosować oraz na co zwrócić uwagę przy podobnej naprawie.
To ważna informacja przede wszystkim dla osób, które szukają odpowiedzi na pytanie, jaka matryca pasuje do HP Pavilion 14-ec0102nw, jaki panel został zamontowany fabrycznie oraz czy INNOLUX N140HCA-EAC może być zastosowany jako zamiennik.
W moim przypadku wymiana okazała się dodatkowo ciekawa z powodu nietypowego zachowania uszkodzonego ekranu. Stara matryca miała stosunkowo niewielkie pęknięcie, ale nie wyświetlała absolutnie nic – nie było obrazu, pasów, plam ani nawet widocznego podświetlenia. Laptop działał natomiast prawidłowo po podłączeniu zewnętrznego monitora.
Jaka matryca jest w HP Pavilion 14-ec0102nw?
Dokładny model naprawianego laptopa to:

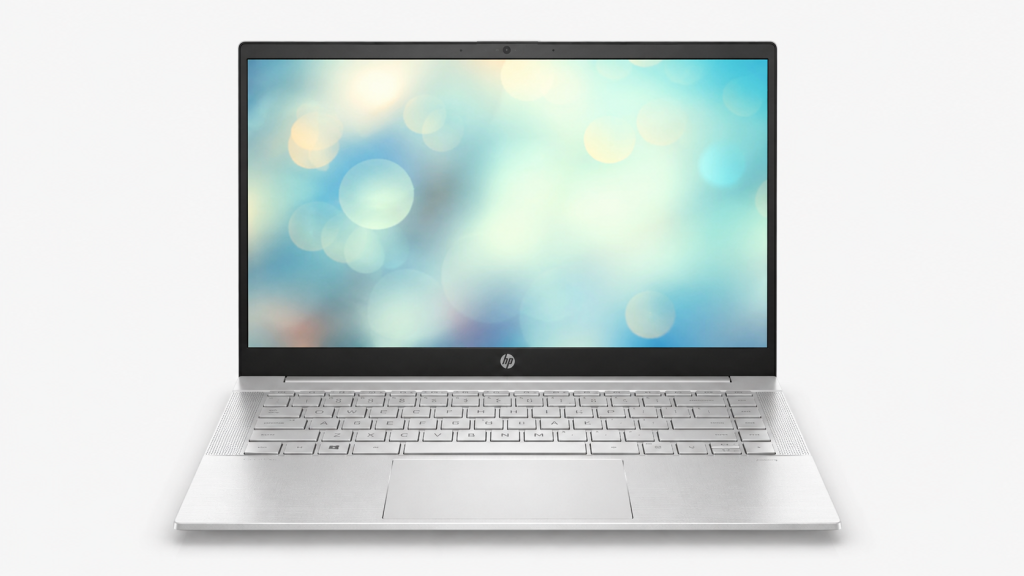

- HP Pavilion Laptop 14-ec0102nw
- Product ID: 4P4A1EA#AKD
Po rozebraniu klapy i odczytaniu oznaczenia z tylnej części panelu okazało się, że w tym konkretnym egzemplarzu fabrycznie zamontowana została:
- LG Display LP140WF9-SPD4
Jest to matryca 14-calowa o rozdzielczości Full HD 1920 × 1080, wykorzystująca interfejs eDP 30-pin.
Warto tutaj podkreślić określenie „w tym egzemplarzu”. Producenci laptopów potrafią stosować kilka różnych modeli paneli w obrębie jednego modelu komputera. Dlatego przy naprawie najlepiej zawsze sprawdzić oznaczenie matrycy, która rzeczywiście znajduje się w urządzeniu.
-
- HP Pavilion 14-ec0102nw
Jeżeli jednak trafiłeś tutaj właśnie dlatego, że szukasz oryginalnej matrycy do HP Pavilion 14-ec0102nw, oznaczenie LG Display LP140WF9-SPD4 jest przynajmniej jednym z paneli fabrycznie występujących w tym modelu.
Oryginalna matryca w HP Pavilion 14-ecxxxxxx LP140WF9-SPD4 – jaki zamiennik?
Nie trzeba szukać wyłącznie identycznej matrycy LG Display LP140WF9-SPD4. Można zastosować kompatybilny panel innego producenta, pod warunkiem zachowania odpowiednich parametrów elektrycznych i mechanicznych.
W moim przypadku zdecydowałem się na:
- INNOLUX N140HCA-EAC
Kupiona matryca była oferowana jako:
14″, 1920 × 1080 FHD, IPS, 30-pin, wersja klejona, klasa A+.
Po podłączeniu do HP Pavilion 14-ec0102nw panel zadziałał prawidłowo. Można więc potwierdzić praktycznie, że INNOLUX N140HCA-EAC jest działającym zamiennikiem LP140WF9-SPD4 w tym konkretnym laptopie.
Najważniejsze parametry obu paneli są zgodne z wymaganiami konstrukcji laptopa:
- przekątna 14 cali,
- rozdzielczość 1920 × 1080,
- panel klasy IPS,
- interfejs eDP,
- złącze 30-pin,
- cienka konstrukcja bez klasycznych bocznych uchwytów montażowych.
Jeżeli więc ktoś szuka informacji „LP140WF9-SPD4 zamiennik”, INNOLUX N140HCA-EAC jest modelem, który mogę potwierdzić na podstawie rzeczywistej wymiany.
Czy INNOLUX N140HCA-EAC pasuje do HP Pavilion 14-ec0102nw?
Tak. W moim HP Pavilion 14-ec0102nw matryca INNOLUX N140HCA-EAC została podłączona w miejsce uszkodzonej LG Display LP140WF9-SPD4 i działa prawidłowo.
Nie jest to więc kompatybilność ustalona wyłącznie na podstawie katalogu parametrów. Panel został fizycznie zamontowany i przetestowany w tym modelu laptopa.
Przy zakupie trzeba jednak zwrócić uwagę, aby sprzedawca rzeczywiście oferował matrycę o odpowiedniej konstrukcji. Samo określenie „14 cali Full HD IPS” nie wystarcza. Znaczenie mają również rodzaj i położenie złącza, liczba pinów, wymiary panelu oraz sposób jego mocowania.
Matryca w HP Pavilion 14-ec0102nw jest klejona
W HP Pavilion 14-ec0102nw ekran nie jest zamontowany w sposób znany ze starszych laptopów, gdzie panel przykręcano do metalowych prowadnic kilkoma śrubami.
Matryca jest mocowana w klapie przy wykorzystaniu taśm klejących. Oznacza to, że podczas demontażu trzeba zachować więcej ostrożności, szczególnie jeśli zależy nam na zachowaniu panelu w całości.
W tym przypadku stara matryca i tak była pęknięta, ale przy pracy z takimi ekranami nie warto podważać LCD na siłę. Łatwo uszkodzić cienką obudowę klapy, ramkę albo przewód matrycy.
Nowy INNOLUX N140HCA-EAC również jest panelem przystosowanym do takiego sposobu montażu.
Uszkodzona matryca była całkowicie czarna
Najciekawszym elementem tej naprawy był objaw uszkodzenia starego panelu.
Matryca LG Display LP140WF9-SPD4 miała widoczne pęknięcie po lewej stronie ekranu. Samo uszkodzenie nie wyglądało jednak szczególnie dramatycznie.
Spodziewałem się więc typowych objawów pękniętego LCD:
pasów, fragmentów obrazu, czarnych plam, przebarwień albo przynajmniej działającego podświetlenia.
Tymczasem ekran był całkowicie czarny.
Nie było widać absolutnie nic. Zachowywał się właściwie tak, jakby matryca w ogóle nie była podłączona.
Było to dla mnie nietypowe, ponieważ wcześniej wymieniałem wiele uszkodzonych matryc i nawet mocno pęknięte panele zazwyczaj dawały jakieś oznaki działania.
Laptop działał na zewnętrznym monitorze
Istotnym elementem diagnostyki było podłączenie laptopa do zewnętrznego monitora.
HP Pavilion 14-ec0102nw uruchamiał się normalnie, a obraz na monitorze zewnętrznym był prawidłowy. Oznaczało to, że sam komputer działa, a problem dotyczy toru wewnętrznego wyświetlacza.
Pozostawało jednak kilka możliwości.
Uszkodzona mogła być oczywiście sama matryca, ale równie dobrze problem mógł dotyczyć przewodu eDP, złącza albo zasilania ekranu na płycie głównej.
Całkowity brak jakiegokolwiek obrazu lub podświetlenia powodował, że nie chciałem od razu zakładać, że za wszystko odpowiada niewielkie pęknięcie panelu.
Najpierw test nowej matrycy, dopiero później klejenie
Przy podobnej naprawie zdecydowanie warto zastosować prostą zasadę: nie przyklejać nowej matrycy przed sprawdzeniem, czy rzeczywiście działa.
Tak zrobiłem również tutaj.
Nowy INNOLUX N140HCA-EAC został najpierw podłączony do przewodu eDP bez ostatecznego montażu w klapie. Dzięki temu, gdyby ekran nadal pozostawał czarny, można byłoby kontynuować diagnostykę bez ponownego odklejania świeżo zamontowanego panelu.
Przed przepinaniem matrycy warto odłączyć zasilacz oraz wewnętrzną baterię laptopa. Złącza eDP nie powinno się podłączać ani odłączać przy zasilanej płycie głównej.
Po podłączeniu nowego panelu uruchomiłem laptop.
Obraz pojawił się od razu.
To praktycznie rozstrzygnęło diagnozę.
Winna była stara matryca LP140WF9-SPD4
Skoro po podłączeniu INNOLUX N140HCA-EAC ekran zaczął normalnie działać, problem nie znajdował się w przewodzie eDP ani na płycie głównej.
Uszkodzona była sama matryca LG Display LP140WF9-SPD4.
To ciekawy przykład pokazujący, że wygląd mechanicznego uszkodzenia nie zawsze odpowiada jego rzeczywistym skutkom.
Niewielkie pęknięcie może naruszyć elektronikę panelu lub połączenia znajdujące się przy jego krawędzi. W takim przypadku ekran nie musi pokazywać charakterystycznego „rozlania” czy kolorowych pasów. Może po prostu przestać działać całkowicie.
W przypadku panelu eDP możliwe jest również, że uszkodzona elektronika ekranu nie jest w stanie prawidłowo komunikować się z komputerem. Efektem dla użytkownika pozostaje po prostu czarny ekran.
Nie oznacza to, że laptop „rozpoznaje pęknięcie” i celowo wyłącza uszkodzony ekran. Bardziej prawdopodobne jest to, że uszkodzony panel przestał funkcjonować jako prawidłowe urządzenie eDP.
Czarny ekran nie zawsze oznacza uszkodzoną płytę lub taśmę
Ten przypadek jest też dobrym przypomnieniem przy diagnostyce laptopów.
Jeżeli wewnętrzny ekran jest całkowicie czarny, ale komputer wyświetla prawidłowy obraz przez HDMI lub inne wyjście obrazu, nie należy od razu zakładać awarii płyty głównej.
Trzeba brać pod uwagę co najmniej samą matrycę, przewód eDP oraz układ zasilania panelu.
Jeżeli ekran dodatkowo posiada fizyczne uszkodzenie, nawet pozornie niewielkie, najprostszym sposobem weryfikacji może być podłączenie sprawnej, kompatybilnej matrycy.
Właśnie taki test pozwolił w tym przypadku uniknąć niepotrzebnego szukania problemu na płycie głównej.
HP Pavilion 14-ec0102nw – jaka matryca?
Jeżeli trafiłeś na ten artykuł, ponieważ masz HP Pavilion 14-ec0102nw z uszkodzonym ekranem, najważniejsze informacje można zebrać bardzo krótko.
W moim egzemplarzu oryginalna matryca to:
- LG Display LP140WF9-SPD4
Sprawdzony przeze mnie zamiennik to:
- INNOLUX N140HCA-EAC
Jest to panel 14″, Full HD 1920 × 1080, IPS ze złączem eDP 30-pin. Matryca została fizycznie podłączona do HP Pavilion 14-ec0102nw i działa prawidłowo.
Trzeba również pamiętać, że ekran w tym laptopie jest klejony, dlatego przy wymianie potrzebne są odpowiednie taśmy montażowe.
LP140WF9-SPD4 czy N140HCA-EAC?
Jeżeli zależy nam na przywróceniu laptopa do działania, nie ma konieczności szukania wyłącznie identycznego panelu LP140WF9-SPD4.
W moim przypadku INNOLUX N140HCA-EAC okazał się poprawnym zamiennikiem.
Dla osoby naprawiającej dokładnie HP Pavilion 14-ec0102nw najważniejszy jest tutaj praktyczny rezultat: po wymianie uszkodzonej LG Display LP140WF9-SPD4 na INNOLUX N140HCA-EAC laptop ponownie wyświetla prawidłowy obraz na wewnętrznym ekranie.
Przy okazji udało się też potwierdzić nietypową usterkę starej matrycy. Mimo stosunkowo niewielkiego pęknięcia panel był całkowicie martwy i nie dawał nawet widocznych oznak działania podświetlenia.
Jeśli więc HP Pavilion 14-ec0102nw działa na monitorze zewnętrznym, a jego pęknięta matryca pozostaje całkowicie czarna, nadal warto zacząć diagnostykę od samego panelu. W tym przypadku właśnie on był jedynym problemem, a wymiana na INNOLUX N140HCA-EAC rozwiązała usterkę.
