Lenovo ThinkPad T430 IPS FHD 1080P mod / wymiana matrycy – B140HAN01.3 (1920×1080)

Lenovo ThinkPad T430 to jeden z lepszych komputerów przenośnych jakie miałem okazję użytkować w ostatnich latach. Jego możliwości rozbudowy oraz modyfikacji są naprawdę duże. Daje spore pole do popisu miłośnikom tego typu zabiegów. W moim przypadku ostatnią zmianą jaką chciałem wykonać w moim ThinkPadzie T430 była wymiana matrycy. W pierwszej chwili miałem zamiar wymienić na taką samą tylko nową (obecna posiadała pewne ślady zużycia), ale ostatecznie zdecydowałem się na coś zupełnie innego i był to najlepszy możliwy wybór.

Wymiana matrycy w Lenovo ThinkPad T430 na FHD IPS 1080P (B140HAN01.3) o rozdzielczości 1920×1080

Oryginalny ekran LCD w Lenovo ThinkPad T430 nie jest najgorszy jeśli chodzi o jego zastosowania typowo biurowe (praca z dokumentami, przeglądanie Internetu) jednak już wieczorem przy ściemnionym świetle wychodzą mankamenty i słabe strony fabrycznej matrycy. Szczególnie widoczne jest to przy oglądaniu filmów, ciężko czasem ustawić kąt widzenia aby obraz był dostatecznie wyraźny, a nasycenie kolorów (szczególnie czarny) pozostawia dużo do życzenia. Inna kwestia to rozdzielczość, ThinkPad T430 w wersji najbardziej podstawowej to rozdzielczość HD 1366×768, mój model posiadał już lepszą matrycę o rozdzielczości HD+ 1600×900. Jednak wymiana na model IPS FHD to rozdzielczość 1920×1080! Jest różnica, szczególnie gdy porównać modele najgorszy do najlepszego. A to nie wszystko, wymiana matrycy na polecany model FHD IPS 1080P (B140HAN01.3) to duże kąty widzenia, bardzo ładne nasycenie barw; czarny w końcu jest czarny, a nie szary 🙂

Lenovo ThinkPad T430 IPS FHD 1080P mod – przejściówka LVDS 40 pin na 30 eDP pin adaptor

Aby wykonać opisaną modyfikację / wymianę matrycy na polecaną B140HAN01.3 potrzebna jest specjalna przejściówka. Stara matryca posiada złącze LVDS 40 pin, nowa to 30-to pinowe złącze eDP, które nie jest wspierane sprzętowo przez Lenovo ThinkPad T430. Szczęśliwie została opracowana i wyprodukowana odpowiednia płytka przejściówka umożliwiająca spięcie matrycy IPS FHD ze starszym typem złącza w laptopie ThinkPad T430 (do nabycia np. na AliExpress).

Skan oryginalnej instrukcji instalacji przejściówki

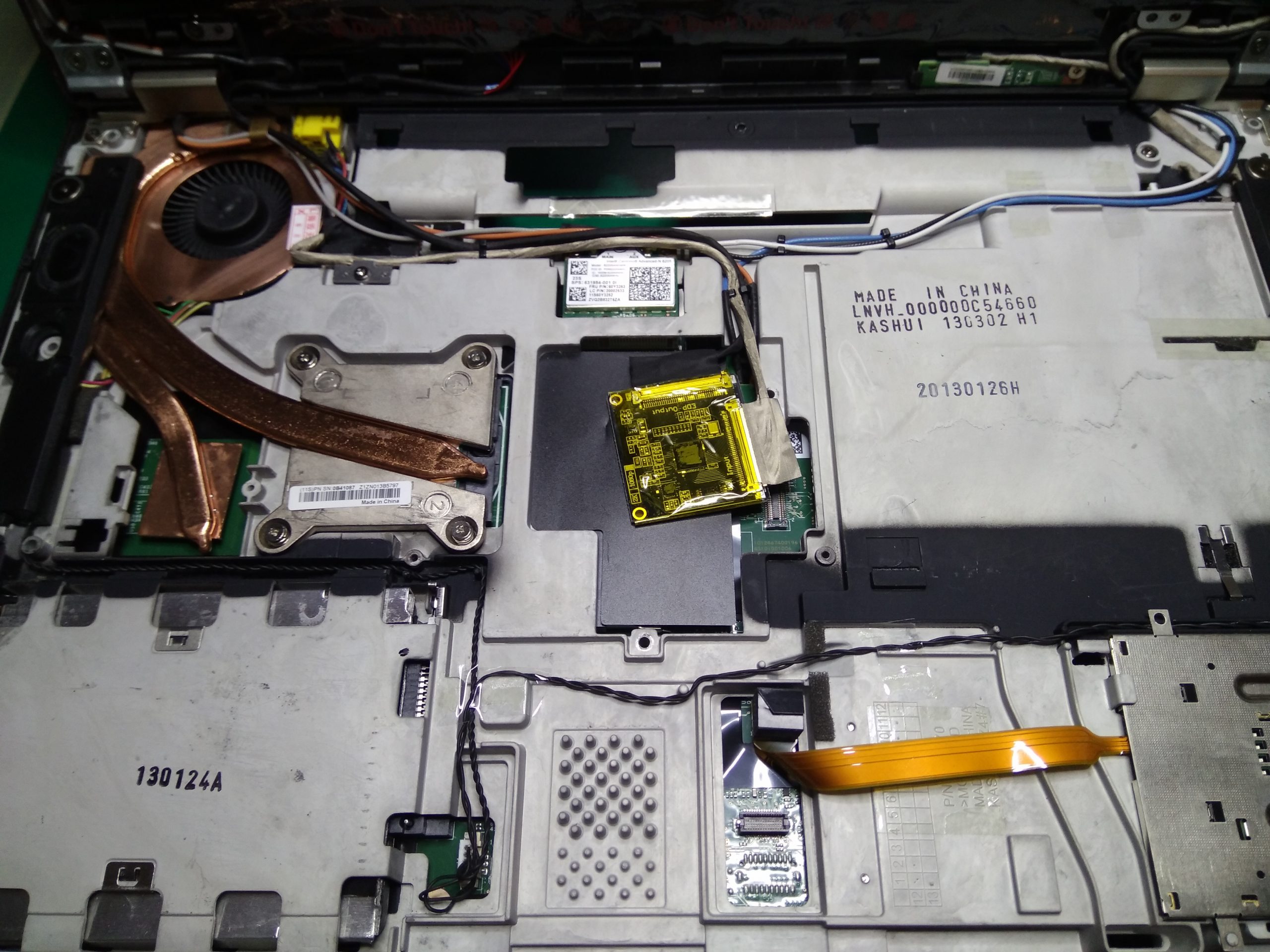

Po kupnie odpowiedniej przejściówki oraz dedykowanej matrycy IPS FHD 1920×1080 (B140HAN01.3) można brać się za wymianę ekranu. Należy odłączyć wszystkie źródła zasilania, wyjąć baterię oraz rozładować kondensatory elektrolityczne znajdujące się na płycie głównej laptopa poprzez przytrzymanie przycisku Power przez kilka sekund. Reszta procesu to kwestia wprawy i cierpliwości. Dedykowane i chyba najlepsze miejsce na płytkę przejściówkę to wolny obszar zakrywający pamięć RAM w laptopie (można wydrukować także dedykowany uchwyt ewentualnie przykleić adapter taśmą izolacyjną lub podobną). Przed ostatecznym zamknięciem obudowy laptopa warto wykonać test poprawnego działania. Jeśli wszystko jest ok to można składać sprzęt i cieszyć się w pełni odmłodzonym laptopem Lenovo ThinkPad T430. Tak dopasiony sprzęt posłuży jeszcze sporo lat i ze świeczką szukać dzisiaj sprzętu o takich parametrach i trwałości w tak przystępnej cenie.

źródło: https://forum.thinkpads.com/viewtopic.php?f=45&t=126294, https://www.thinkwiki.org/wiki/Replacing_T430_screen_with_a_better_one, https://medium.com/@n4ru/the-definitive-t430-modding-guide-3dff3f6a8e2e
