Dell OptiPlex 7020 MT – wymiana zasilacza na Cooler Master / HP 500 W bez przerabiania obudowy

Dell OptiPlex 7020 MT to komputer, który bardzo dobrze pasuje do projektu typu sleeper. Z zewnątrz wygląda jak zwykły biurowy Dell, ale po kilku przemyślanych modernizacjach może stać się znacznie ciekawszą maszyną. W moim egzemplarzu wcześniej dodałem już dysk SSD, zainstalowałem Windows 11, dodatkowa pamięć RAM oraz kartę graficzną GeForce GTX 1050 Ti. Na ten moment procesorem jest Intel Core i5-4590, ale plan na dalszy etap jest ambitniejszy: mocniejszy Xeon E3 v3 oraz wydajniejsza karta graficzna.

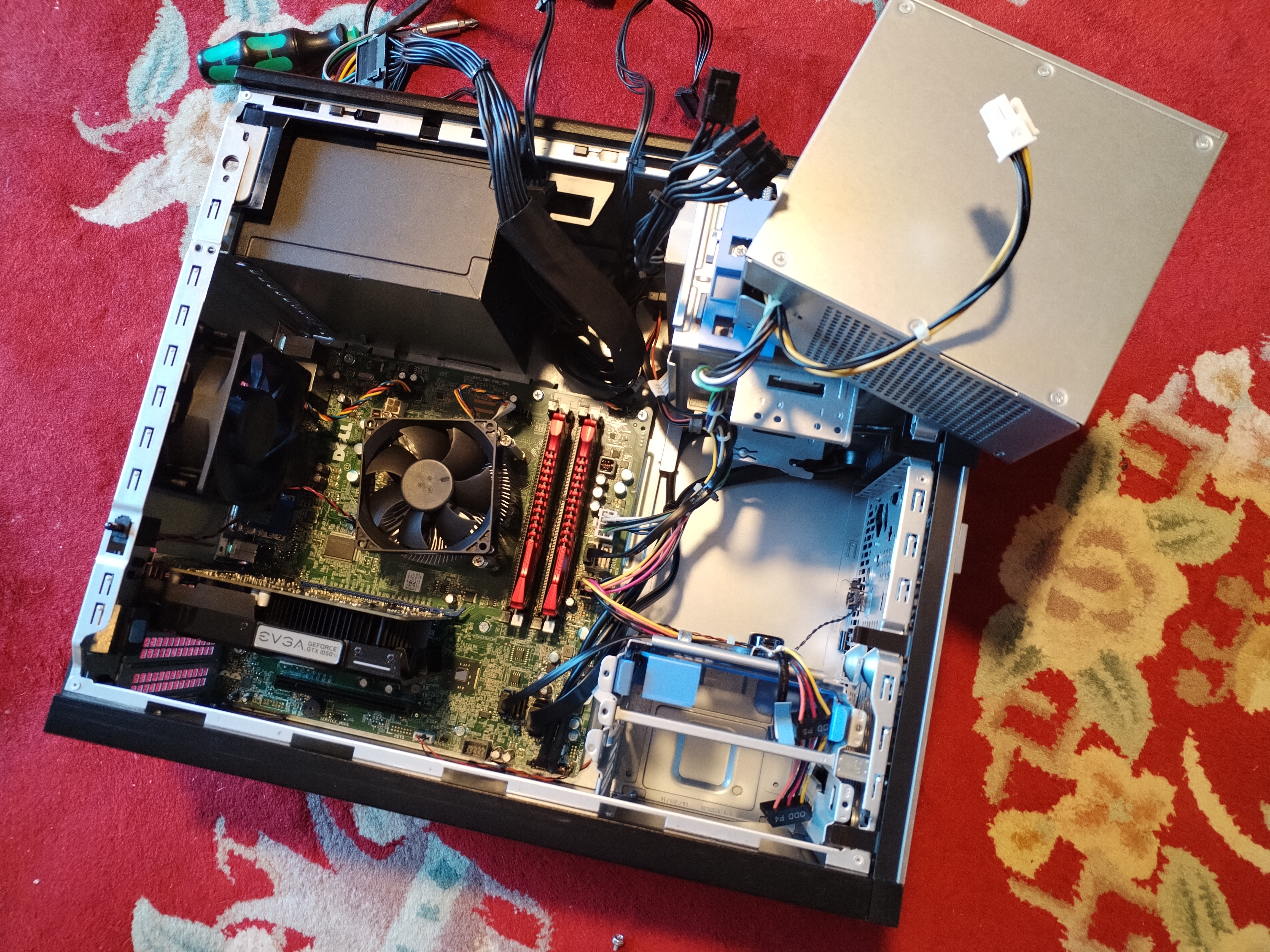

Zanim jednak w takim komputerze pojawi się mocniejszy procesor i karta graficzna z wyższym poborem energii, trzeba przygotować podstawę. W przypadku Dell OptiPlex 7020 MT tą podstawą jest zasilacz. Fabryczna jednostka sprawdza się w typowej konfiguracji biurowej, ale przy dalszej rozbudowie szybko staje się ograniczeniem. Dlatego w tym etapie projektu wymieniłem oryginalny zasilacz Dell 290 W na zasilacz Cooler Master / HP 500 W.

Nie była to jednak zwykła wymiana na zasadzie „wyjmij stary, włóż nowy”. Dell OptiPlex 7020 MT ma obudowę Mini Tower, ale nie jest to przestronna, klasyczna obudowa ATX. Miejsca w środku jest wyraźnie więcej niż w wersjach SFF, jednak nadal trzeba uważać na długość zasilacza, układ przewodów, koszyki dysków i przestrzeń potrzebną dla karty graficznej. Dodatkowo płyta główna Della nie korzysta ze standardowego złącza ATX 24-pin, tylko z własnego złącza 8-pin. To oznacza konieczność użycia odpowiedniej przejściówki oraz sprawdzenia pinoutu przed pierwszym uruchomieniem.

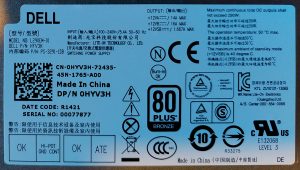

Oryginalny zasilacz Dell L290EM-01 w OptiPlex 7020 MT

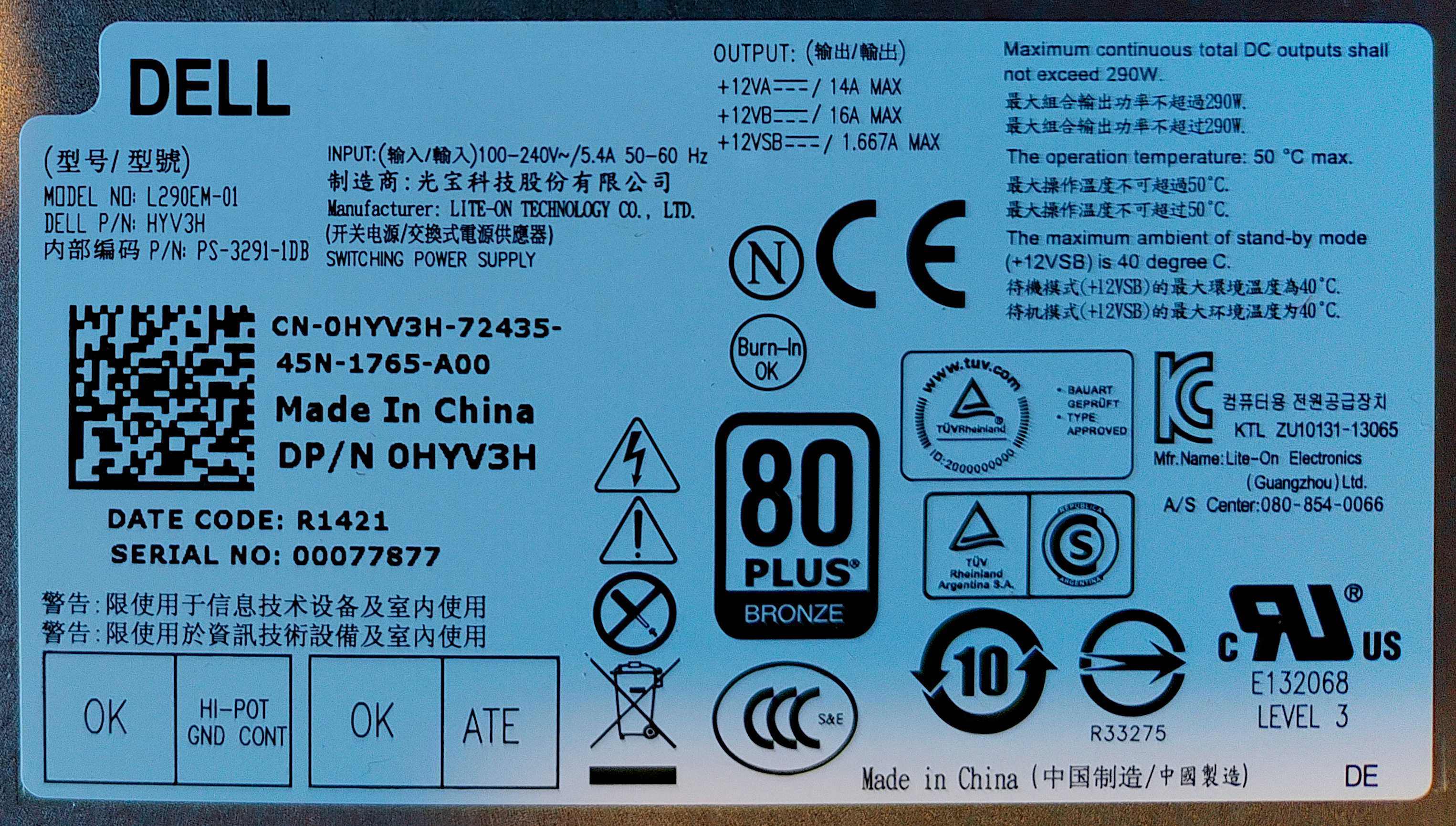

W tym egzemplarzu Dell OptiPlex 7020 MT fabrycznie znajdował się zasilacz Dell L290EM-01. Na etykiecie widać również oznaczenie DP/N 0HYY3H. Jest to jednostka o mocy 290 W, typowa dla biznesowych komputerów Dell z tej generacji.

Z etykiety oryginalnego zasilacza można odczytać najważniejsze parametry:

• model: Dell L290EM-01,
• Dell DP/N: 0HYY3H,
• moc maksymalna: 290 W,
• linie +12 V: +12VA 14 A oraz +12VB 16 A,
• linia standby: +12VSB 1.67 A,
• sprawność: 80 Plus Bronze.

Do konfiguracji z i5-4590, dyskiem SSD i kartą GeForce GTX 1050 Ti taki zasilacz jeszcze wystarcza. GTX 1050 Ti jest kartą o niskim poborze energii i w wielu wersjach nie wymaga dodatkowego zasilania PCIe. W takim zestawie oryginalne 290 W nie jest jeszcze skrajnie złym rozwiązaniem.

Problem pojawia się przy planowaniu kolejnych modernizacji. Jeżeli komputer ma dostać Xeona i mocniejszą kartę graficzną, fabryczny zasilacz przestaje być wygodną bazą. Ogranicza nie tylko mocą, ale też przewodami. Nie ma tu typowego zapasu pod kartę graficzną z dodatkowym zasilaniem 6-pin lub 8-pin. Przy takich projektach nie warto iść w półśrodki typu przejściówki SATA do PCIe, bo to proszenie się o niestabilność albo problemy z przewodami pod obciążeniem.

Cooler Master / HP 500 W – zasilacz, który pasuje do małej przestrzeni Della

Do modernizacji trafił zasilacz Cooler Master / HP 500 W. Jest to jednostka OEM pochodząca z gotowego komputera HP, ale z oznaczeniem Cooler Master na obudowie. Na etykiecie widoczne są oznaczenia HP Part No. L84091-001 oraz model PS-4501-2. Producentem wskazanym na etykiecie jest Lite-On Technology Co., Ltd., a sama jednostka ma certyfikat 80 Plus Bronze.

To nie jest typowy duży zasilacz gamingowy ATX, co w tym projekcie okazało się zaletą. Obudowa Dell OptiPlex 7020 MT jest dość ciasna pod kątem standardowych zasilaczy. Wcześniej był już przymierzany inny zasilacz, ale okazał się zbyt duży. Dałoby się pewnie coś wymyślić siłowo, ale założenie tego projektu było inne: nie przerabiać obudowy. Bez cięcia blachy, bez rozwiercania, bez zostawiania zasilacza zamontowanego prowizorycznie.

Właśnie dlatego ten Cooler Master / HP 500 W jest ciekawy. Ma wyższą moc niż fabryczny zasilacz Della, a jednocześnie jego gabaryty pozwalają realnie myśleć o montażu w oryginalnej obudowie OptiPlexa. Przy tego typu sleeperze ma to duże znaczenie. Komputer ma nadal wyglądać jak seryjny Dell, a nie jak obudowa po agresywnej przeróbce.

Według etykiety zasilacz oferuje 500 W mocy maksymalnej, a najważniejsza z punktu widzenia modernizacji jest linia +12 V 40 A. To właśnie z tej linii korzystają przede wszystkim procesor i karta graficzna. W praktyce taki zapas jest zdecydowanie lepszą bazą pod dalsze modyfikacje niż fabryczne 290 W. Obecna konfiguracja z GTX 1050 Ti nie wykorzystuje jeszcze pełnych możliwości tej jednostki, ale nie o to chodziło. Ten zasilacz został zamontowany z myślą o kolejnych etapach.

Dlaczego rozmiar zasilacza w Dell OptiPlex 7020 MT ma tak duże znaczenie?

Dell OptiPlex 7020 MT jest większy od wersji SFF, ale nadal nie daje takiej swobody jak standardowa obudowa komputerowa. W środku są fabryczne koszyki, prowadzenie przewodów, zatoki na dyski i elementy konstrukcyjne, które nie były projektowane z myślą o dużych kartach graficznych oraz klasycznych zasilaczach dla komputerów gamingowych.

W zwykłej obudowie ATX można często rozwiązać problem większego zasilacza przez inne ułożenie przewodów, demontaż części koszyka albo po prostu wybór dłuższej karty, bo miejsca jest dużo. Tutaj każdy centymetr ma znaczenie. Zasilacz nie może kolidować z koszykiem, przewody nie mogą wchodzić w wentylator CPU, a przyszła karta graficzna będzie potrzebowała miejsca nie tylko na długość, ale też na przewody PCIe i przepływ powietrza.

To właśnie dlatego wybór zasilacza nie był przypadkowy. Większy model mógłby teoretycznie dać jeszcze większy zapas mocy, ale co z tego, skoro nie pasowałby sensownie do obudowy? W projekcie sleeper liczy się balans. Celem jest uzyskanie większych możliwości bez utraty oryginalnego charakteru komputera (w moim przypadku).

Cooler Master / HP 500 W dobrze pasuje do tego założenia. Nie jest przesadnie duży, ma wyraźnie większy zapas mocy od oryginalnego Della i pozwala zachować seryjną obudowę. To ważniejsze niż sama liczba watów na etykiecie.

Adapter ATX 24-pin do Dell 8-pin – najważniejszy problem przy wymianie zasilacza

Najbardziej problematycznym elementem całej wymiany okazał się adapter zasilania płyty głównej. Dell OptiPlex 7020 MT nie ma standardowego złącza ATX 24-pin na płycie. Zamiast tego używa złącza Dell 8-pin. Dlatego do nowego zasilacza potrzebna jest przejściówka ATX 24-pin do Dell 8-pin.

Na papierze wygląda to prosto. Kupuje się adapter opisany jako zgodny z Dell OptiPlex 3020 / 7020 / 9020, wpina zasilacz i komputer powinien wystartować. W praktyce warto zachować ostrożność. W tym przypadku po pierwszym podłączeniu komputer nie reagował. Dell działał na oryginalnym zasilaczu, zasilacz Cooler Master / HP był sprawny, a mimo to połączenie przez adapter nie dawało żadnego efektu.

Problemem okazał się pinout i sposób podania zasilania standby. W zwykłym zasilaczu ATX linia standby to 5VSB na fioletowym przewodzie. W tym Dellu na złączu płyty występuje natomiast 12 V standby. To oznacza, że adapter nie może być traktowany jak zwykła wiązka przewodów. Trzeba sprawdzić, co faktycznie pojawia się na pinach małej wtyczki.

W czasie diagnostyki miernikiem najważniejsze było ustalenie, gdzie jest prawdziwa masa, gdzie pojawia się napięcie standby i czy polaryzacja jest poprawna. Dopiero po sprawdzeniu przewodów, pinoutu i poprawieniu połączenia komputer ruszył na nowym zasilaczu. To był kluczowy moment tej modernizacji.

Najważniejszy wniosek jest prosty: przy Dellach nie wolno ufać wyłącznie kolorom przewodów ani opisowi aukcji. Liczy się fizyczny pin we wtyczce i pomiar napięcia względem masy. Błędne podłączenie może skończyć się uszkodzeniem płyty, więc przed pierwszym startem warto poświęcić kilka minut na sprawdzenie adaptera.

Pinout złącza zasilania Dell 8-pin stosowanego m.in. w Dell OptiPlex 3020 / 7020 / 9020. Przy przeróbkach zasilania nie należy sugerować się wyłącznie kolorami przewodów – przed podłączeniem warto sprawdzić napięcia miernikiem i upewnić się, że pin 1 podaje +12 V standby względem masy.

Montaż bez cięcia obudowy – sleeper ma wyglądać jak seryjny Dell

Jednym z głównych założeń było zachowanie oryginalnej obudowy. Ten Dell ma być sleeperem, czyli komputerem, który z zewnątrz wygląda niepozornie, ale w środku ma coraz ciekawsze podzespoły. Dlatego przerabianie obudowy było poza planem. Nie chodziło o to, żeby za wszelką cenę wcisnąć największy możliwy zasilacz i największą możliwą kartę graficzną. Chodziło o przygotowanie sensownej, stabilnej bazy pod dalszą rozbudowę.

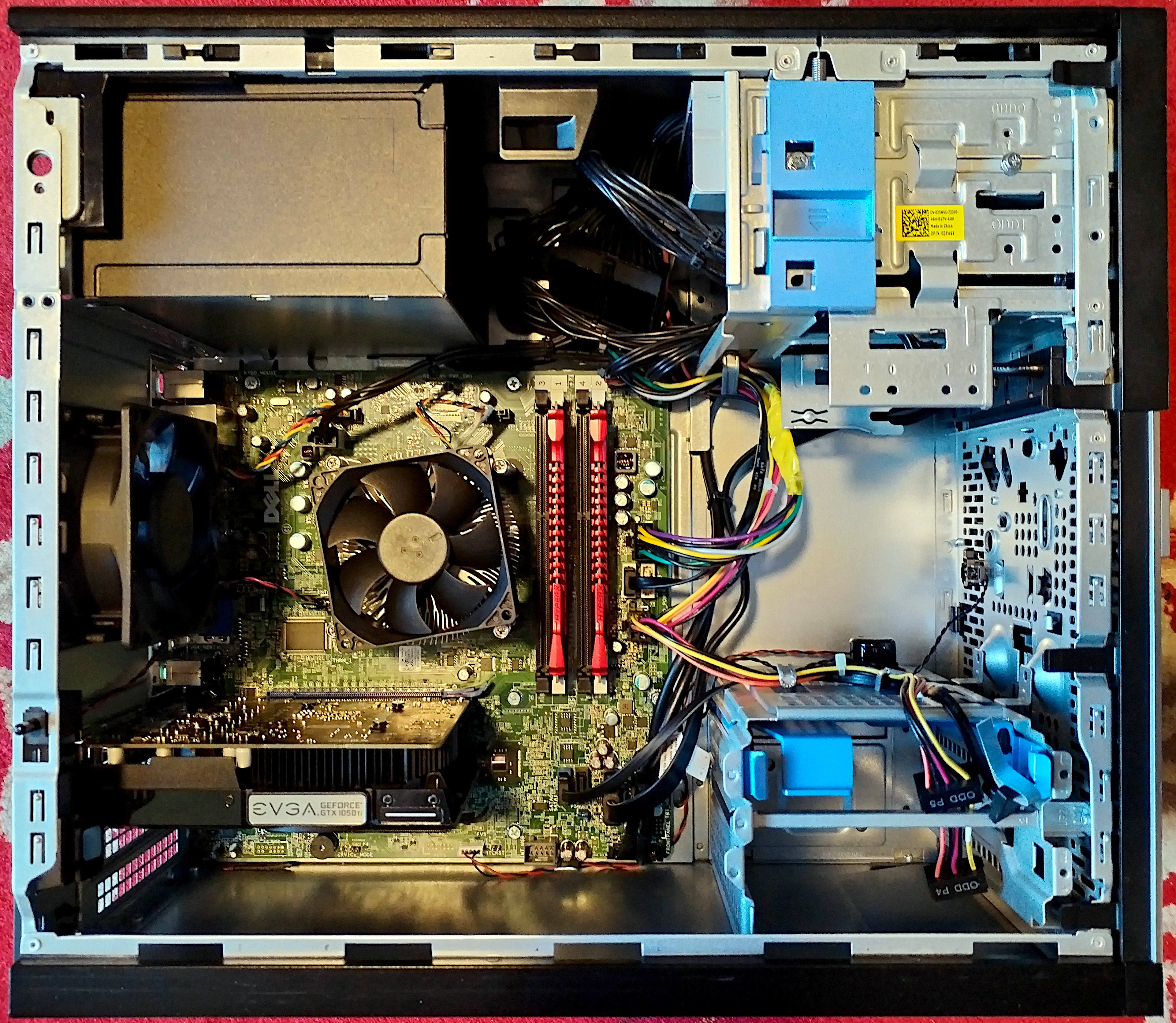

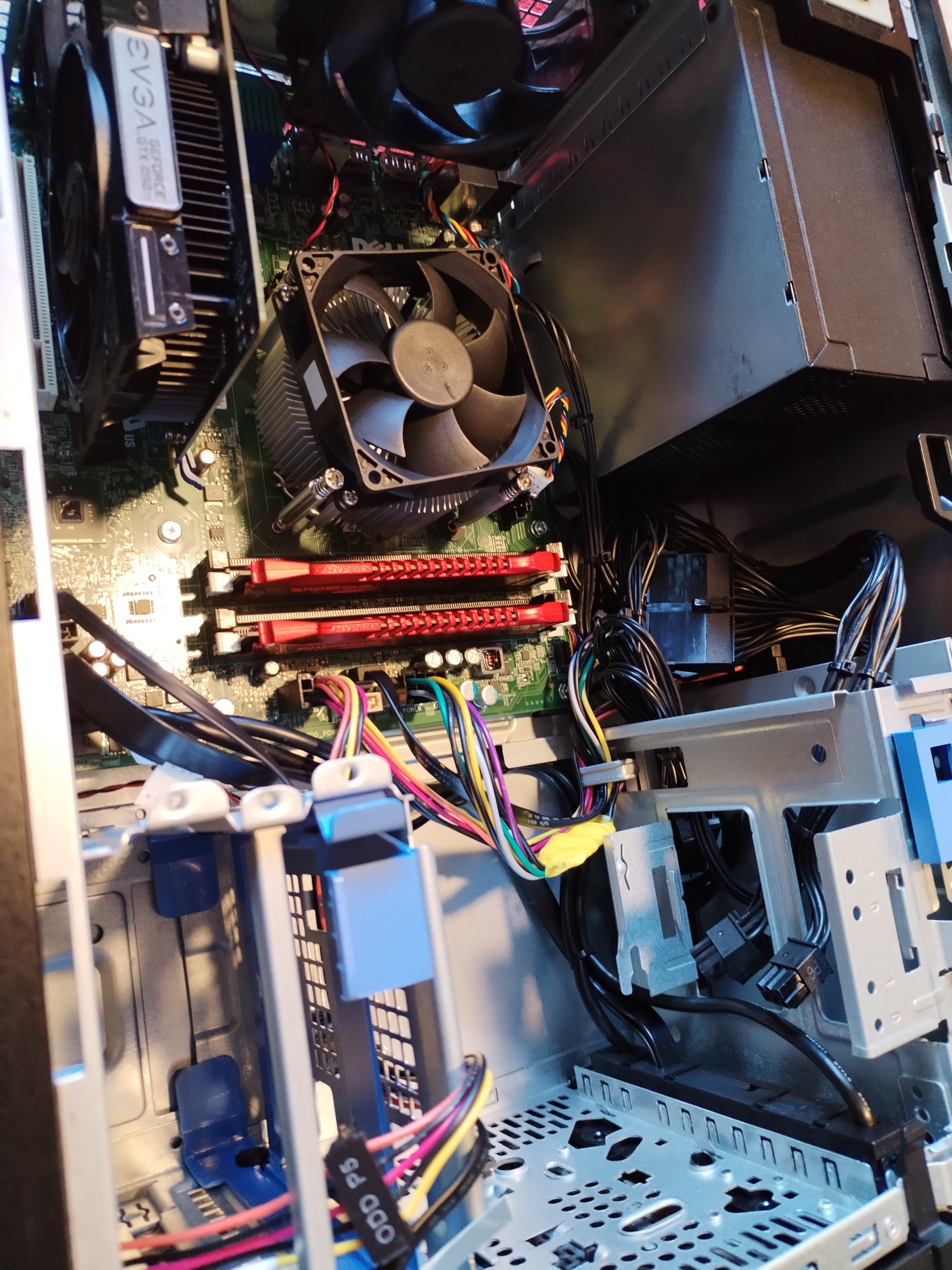

Po zamontowaniu zasilacza Cooler Master / HP 500 W i opanowaniu adaptera Dell 8-pin komputer uruchomił się poprawnie. Przewody zostały ułożone tak, żeby nie przeszkadzały wentylatorowi procesora, pamięciom RAM i obecnej karcie graficznej. W obudowie nadal siedzi GTX 1050 Ti, więc na razie miejsca jest wystarczająco dużo.

Trzeba jednak pamiętać, że przy kolejnej karcie graficznej zrobi się ciaśniej. Dłuższy model może dojść do koszyka lub przewodów przy przedniej części obudowy. Grubszy model może gorzej oddychać. Dlatego już teraz było ważne, żeby nie robić bałaganu z okablowaniem. Ten etap nie kończy projektu, tylko przygotowuje go pod kolejne decyzje.

Baza pod Xeona i mocniejszą kartę graficzną

Na tym etapie Dell OptiPlex 7020 MT działa z procesorem Intel Core i5-4590 i kartą GTX 1050 Ti. To rozsądna konfiguracja testowa, bo nie obciąża mocno nowego zasilacza i pozwala sprawdzić stabilność całej przeróbki. Dopiero gdy baza działa poprawnie, można myśleć o kolejnych zmianach.

Pierwszym logicznym krokiem będzie procesor Xeon E3 v3. To platforma LGA1150, więc najmocniejsze sensowne opcje to 4-rdzeniowe i 8-wątkowe Xeony z generacji Haswell. Taki procesor będzie dużo ciekawszy od obecnego i5-4590, szczególnie w połączeniu z mocniejszą kartą graficzną. W praktyce będzie to odpowiednik przejścia z typowego biurowego i5 na konfigurację bliższą Core i7.

Drugim krokiem będzie karta graficzna. Tutaj zasilacz jest już przygotowany lepiej, ale nadal największym ograniczeniem może okazać się miejsce w obudowie. W tym projekcie prawdopodobnie najlepiej sprawdzi się coś możliwie krótkiego, z rozsądnym poborem energii i normalnym złączem zasilania PCIe. Karta musi być wyraźnie mocniejsza od GTX 1050 Ti, ale nie może wymagać demolowania wnętrza obudowy.

To jest właśnie najciekawsza część projektów OEM sleeper. Nie zawsze wygrywa najmocniejszy możliwy podzespół. Często wygrywa ten, który najlepiej pasuje do ograniczeń konkretnej obudowy. Dell OptiPlex 7020 MT daje spore możliwości, ale wymaga planowania.

Czy wymiana zasilacza w Dell OptiPlex 7020 MT była warta zachodu?

Tak, bo ten etap odblokował dalszą rozbudowę. Oryginalny Dell L290EM-01 290 W był wystarczający do lekkiej konfiguracji, ale przy planach montażu Xeona i mocniejszego GPU byłby pierwszym poważnym ograniczeniem. Cooler Master / HP 500 W daje znacznie większy zapas mocy, lepszą bazę pod kartę graficzną i większy sens całemu projektowi.

Najważniejsze jest jednak to, że udało się zachować oryginalną obudowę. Nie było cięcia blachy, nie było agresywnego moda i nie było montażu „na siłę”. Komputer nadal wygląda jak zwykły Dell OptiPlex 7020 MT, ale w środku ma już przygotowane zasilanie pod kolejne etapy.

Ten projekt jest teraz w dobrym miejscu. SSD, Windows 11, RAM, GTX 1050 Ti i mocniejszy zasilacz tworzą stabilną bazę. Następne kroki to dobór Xeona oraz znalezienie takiej karty graficznej, która realnie zmieści się w tej obudowie i nie popsuje całej idei sleepera. Właśnie na tym polega największa frajda w takich modernizacjach: nie tylko na samej wydajności, ale na dopasowaniu mocniejszych podzespołów do sprzętu, który z zewnątrz nadal wygląda jak zwykły komputer z biura.
