Seagate ST3630A – dysk twardy 630 MB z lat 90. w praktyce → analiza, historia i naprawa bad sektorów

Jeśli trafiasz na dysk Seagate ST3630A, masz w rękach kawał konkretnej historii komputerów PC. To nie jest tylko nośnik danych – to element epoki, w której 630 MB było realnym upgradem, a konfiguracja dysku w BIOSie była normalną czynnością.

W tym artykule przechodzimy przez wszystko: od identyfikacji modelu, przez kontekst historyczny, aż po realny case z bad sektorami i ich „naprawą”.

Seagate ST3630A – podstawowe dane techniczne

Model: Seagate ST3630A
Pojemność: ~631 MB
Interfejs: IDE / ATA
Geometria: 1223 cylindry / 16 głowic / 63 sektory
Zasilanie: 5V / 12V
Firmware: 2.01
Seria: Medalist 630xe

To klasyczny dysk z połowy lat 90., zaprojektowany pod:

• komputery 486
• wczesne Pentium (Socket 5 / Socket 7)
• systemy DOS, Windows 3.11 i Windows 95

Już sam zapis CHS mówi bardzo dużo o epoce, z której pochodzi.

CHS zamiast LBA – jak działała geometria dysku

W tamtym czasie dyski były adresowane przez:

• Cylindry (C)
• Głowice (H)
• Sektory (S)

Dla ST3630A wygląda to tak:

1223 / 16 / 63

To nie jest fizyczna geometria, tylko sposób prezentacji dla BIOSu. Co ważne:

• starsze BIOSy miały ograniczenie ~504 MB
• dyski powyżej tej wartości wymagały:
  • trybu LBA
  • albo overlay (np. OnTrack Disk Manager)

Ten model jest właśnie w tej „strefie przejściowej”, gdzie zaczynały się pierwsze problemy kompatybilności.

Kontekst historyczny – gdzie ten dysk miał sens

ST3630A pojawiał się najczęściej w:

• komputerach biurowych klasy 486 DX4
• pierwszych Pentiumach
• markowych zestawach OEM

W tamtym czasie 630 MB oznaczało:

• możliwość instalacji Windows 95
• miejsce na programy i dane bez ciągłego zarządzania przestrzenią
• komfort pracy w porównaniu do dysków 120–250 MB

To był realny upgrade, a nie kosmetyczna zmiana.

Budowa i charakterystyka pracy

To, co wyróżnia takie dyski:

• niska prędkość obrotowa (ok. 3600 RPM)
• wyraźnie słyszalna praca głowic
• brak zaawansowanych mechanizmów buforowania
• ograniczona pula sektorów zapasowych

W praktyce oznacza to:

• wolniejszy dostęp do danych
• większą podatność na degradację powierzchni
• ale też zaskakującą trwałość po latach

Wiele takich dysków nadal działa po 25–30 latach.

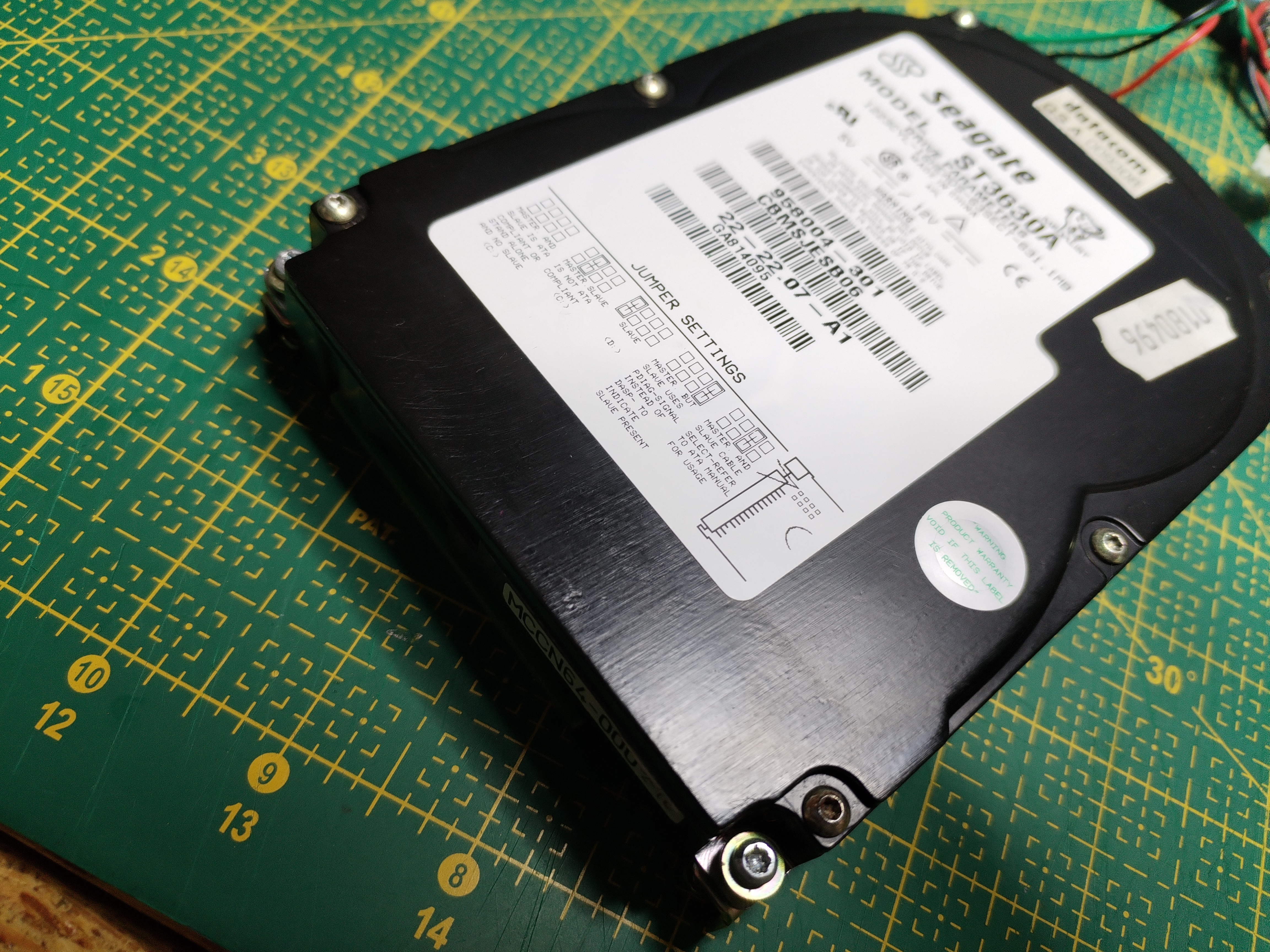

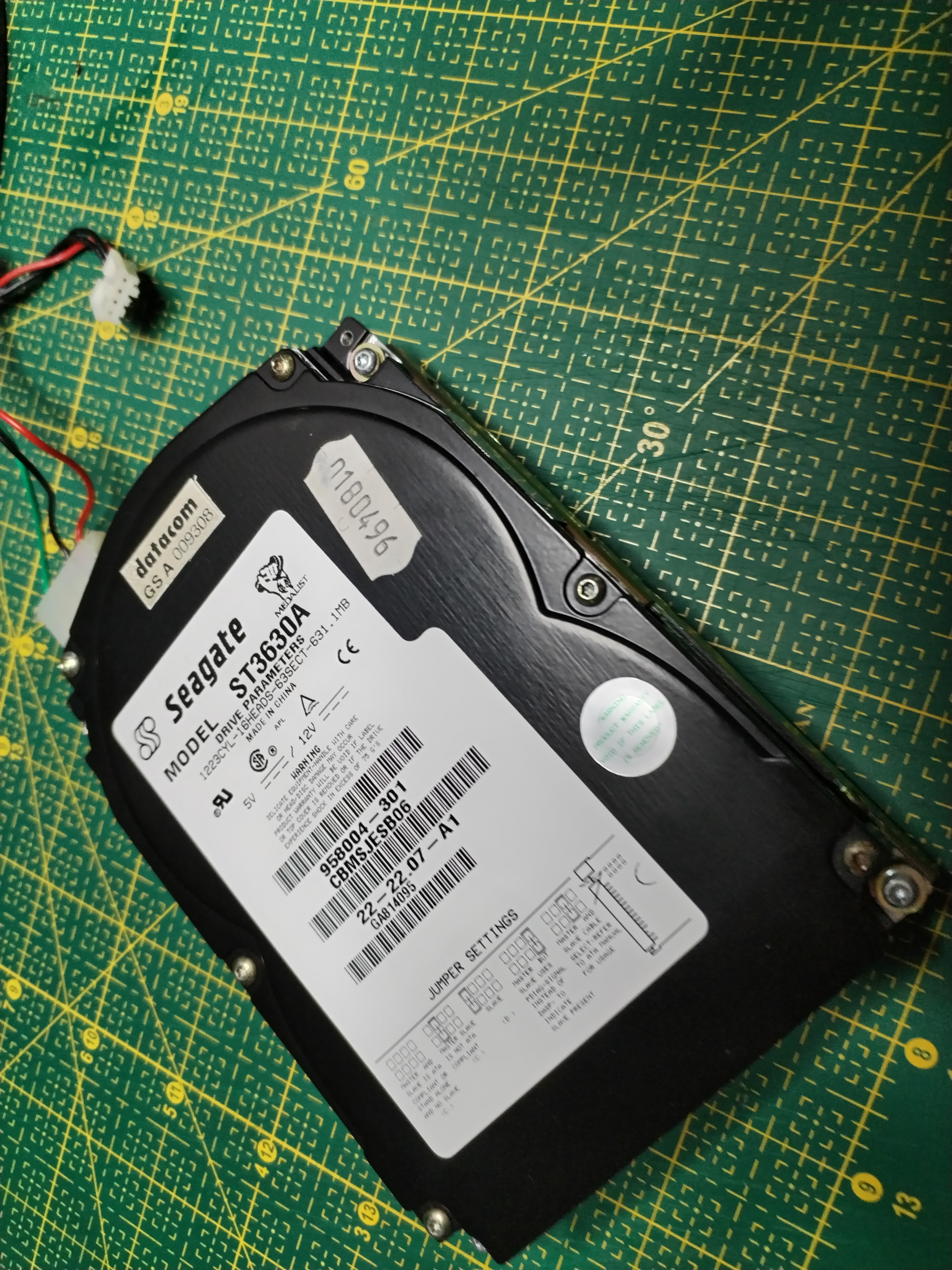

Oznaczenia na etykiecie – co da się z nich wyczytać

Na etykiecie znajdziesz m.in.:

• Model: ST3630A
• P/N: 9S8004-301
• S/N: unikalny numer seryjny
• Firmware: 2.01
• Data Code: ZAC1105

Ważna rzecz:

Kod typu ZAC1105 nie jest klasycznym kodem daty Seagate. Najprawdopodobniej oznacza:

• wewnętrzny kod partii produkcyjnej
• linię produkcyjną lub zakład
• serię kontrolną

Dlatego dokładną datę produkcji określa się raczej po modelu i dokumentacji niż po tym kodzie.

Najbardziej prawdopodobny okres produkcji tego modelu to okolice 1995–1996.

Jumpery i konfiguracja – realia pracy z IDE

Na etykiecie masz schemat jumperów i to nie jest ozdoba.

W tamtych czasach trzeba było ręcznie ustawić:

• Master
• Slave
• czasem Single (gdy dysk był jedyny na taśmie)

Błędne ustawienie oznaczało, że:

• BIOS nie widział dysku
• system się nie uruchamiał
• pojawiały się konflikty na magistrali IDE

To był standard, nie wyjątek.

Case study – bad sektory na ST3630A

Ten konkretny egzemplarz miał:

• 2 bad sektory wykryte w teście powierzchni

Zostało wykonane tzw. low-level formatowanie.

Po operacji:

• błędy zniknęły
• powierzchnia wyglądała na czystą

Brzmi dobrze, ale trzeba zrozumieć, co się naprawdę wydarzyło.

Czy low-level format naprawia bad sektory

Nie do końca.

W przypadku takich dysków operacja LLF z poziomu narzędzi:

• nie tworzy na nowo struktury fizycznej dysku
• tylko zapisuje dane w każdym sektorze
• wykrywa błędy
• uruchamia mechanizm remapowania

Czyli:

• uszkodzony sektor zostaje wyłączony z użycia
• w jego miejsce trafia sektor zapasowy

Efekt:

• test pokazuje brak błędów
• ale fizyczna wada nadal istnieje

Dlaczego bad sektory znikają po formatowaniu

Są dwa scenariusze:

• błąd był chwilowy i sektor wraca do działania
• sektor został zremapowany przez firmware

Drugi przypadek jest dużo bardziej prawdopodobny w sprzęcie tej klasy.

Jak poprawnie sprawdzić taki dysk

Po takiej operacji warto zrobić pełną diagnostykę:

• pełny test powierzchni (MHDD, Victoria DOS)
• analiza czasów dostępu do sektorów
• kilka cykli zapisu i odczytu

Kluczowe są:

• wolne sektory (>150 ms)
• niestabilne odczyty
• nowe błędy pojawiające się po czasie

To one pokazują realny stan dysku.

Czy taki dysk nadaje się jeszcze do użycia

Tak, ale trzeba znać jego ograniczenia.

Jeśli:

• brak nowych bad sektorów
• brak nietypowych dźwięków
• stabilna praca

to spokojnie nadaje się do:

• retro komputera
• DOS
• Windows 95
• projektów kolekcjonerskich

Ale:

• nie nadaje się do przechowywania ważnych danych
• nie można zakładać jego niezawodności

Najlepsze podejście – klimat + bezpieczeństwo

Najrozsądniejsze rozwiązanie:

• ST3630A jako oryginalny dysk systemowy
• CF lub SD na adapterze IDE jako nośnik danych

Daje to:

• autentyczność retro
• cichą i stabilną pracę
• brak ryzyka utraty danych

Wniosek praktyczny

Seagate ST3630A to klasyczny dysk przejściowego okresu PC – momentu, gdy pojemności zaczęły rosnąć szybciej niż możliwości BIOSów.

To sprzęt, który:

• nadal potrafi działać po 30 latach
• daje realne doświadczenie pracy z epoki
• ale wymaga świadomości ograniczeń

A jeśli chodzi o bad sektory, zniknięcie problemu po formatowaniu nie oznacza naprawy, tylko sprytne ukrycie problemu przez firmware.

I to jest dokładnie ten moment, w którym zaczyna się prawdziwe rozumienie starego sprzętu – nie przez specyfikację, tylko przez praktykę.
