Hyundai SUPER-LT4 to jeden z tych komputerów, które praktycznie nie istnieją w publicznej dokumentacji, a jednocześnie są bardzo dobrym przykładem przejściowego momentu w historii PC. To konstrukcja z pogranicza świata desktopów i pierwszych komputerów przenośnych, która pokazuje, jak naprawdę wyglądała architektura sprzętu pod koniec lat 80. i na początku 90.
Ten model najlepiej określić jako luggable PC klasy AT, czyli komputer przenośny będący w praktyce desktopem zamkniętym w jednej obudowie. Analiza fizycznego egzemplarza pozwala bardzo dokładnie zrekonstruować jego architekturę, zastosowane układy oraz poziom zaawansowania technicznego.
Hyundai SUPER-LT4 to luggable PC klasy AT z początku lat 90., oparty na procesorze 80286, wyposażony w wymienny CPU, opcjonalny koprocesor 80287 oraz grafikę VGA Cirrus Logic. Konstrukcja łączy architekturę desktopa z formą przenośną.
Hyundai SUPER-LT4 jako luggable PC klasy AT
SUPER-LT4 nie jest laptopem w dzisiejszym znaczeniu. To sprzęt zaprojektowany według zupełnie innej filozofii. W tamtym okresie mobilność oznaczała możliwość przeniesienia komputera między lokalizacjami, a nie pracę w dowolnym miejscu.
Konstrukcja tego typu integruje:
- pełnoprawną płytę główną klasy PC/AT
- ekran LCD z własną elektroniką sterującą
- zewnętrzny zasilacz i wewnętrzne przetwornice
- standardowe interfejsy (COM, LPT, dyski)
Całość działa jak komputer biurkowy, tylko w obudowie, którą można transportować.
Procesor – Harris 80286 i rzadko spotykana modularność
W centrum systemu znajduje się procesor:

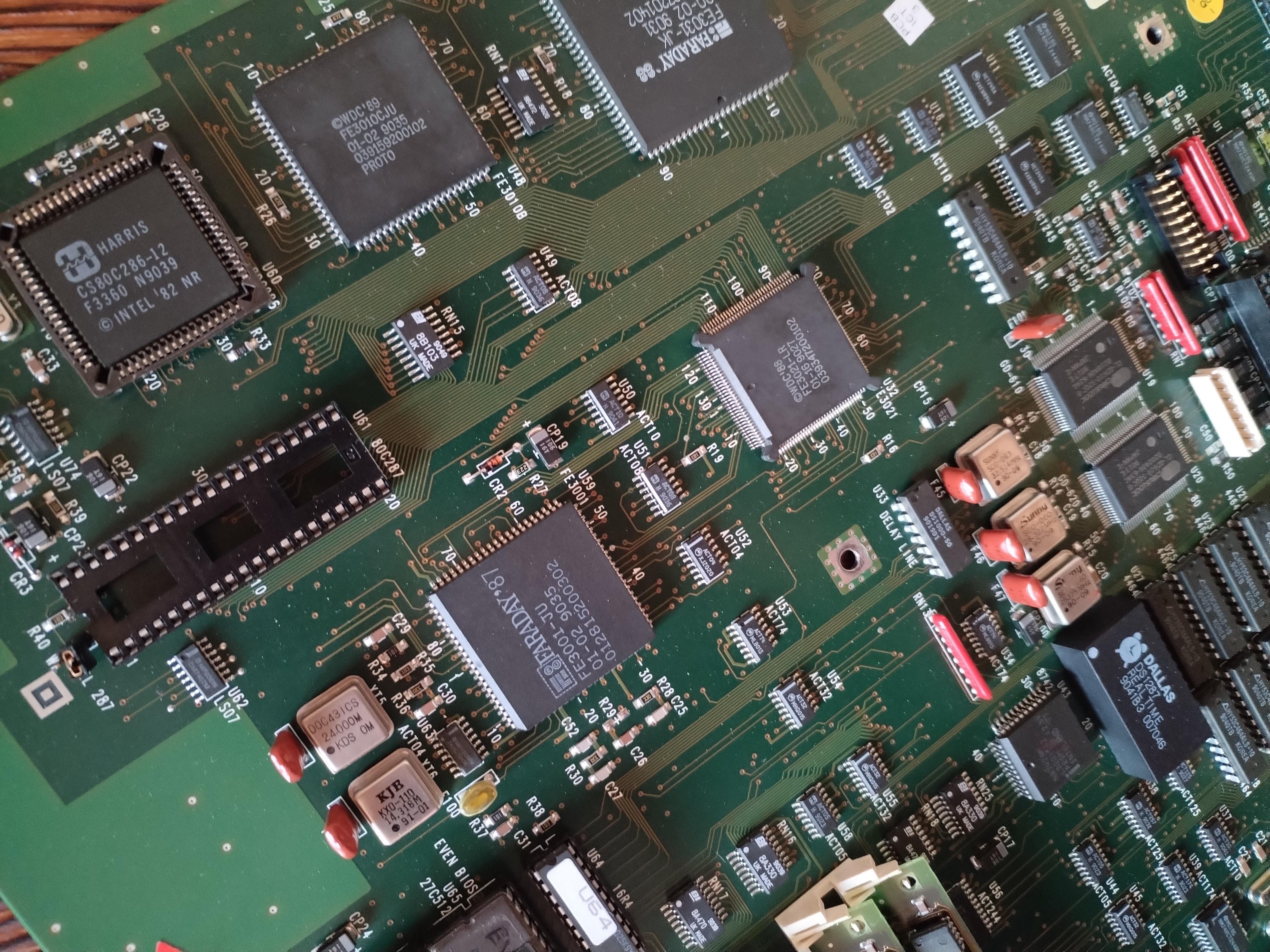

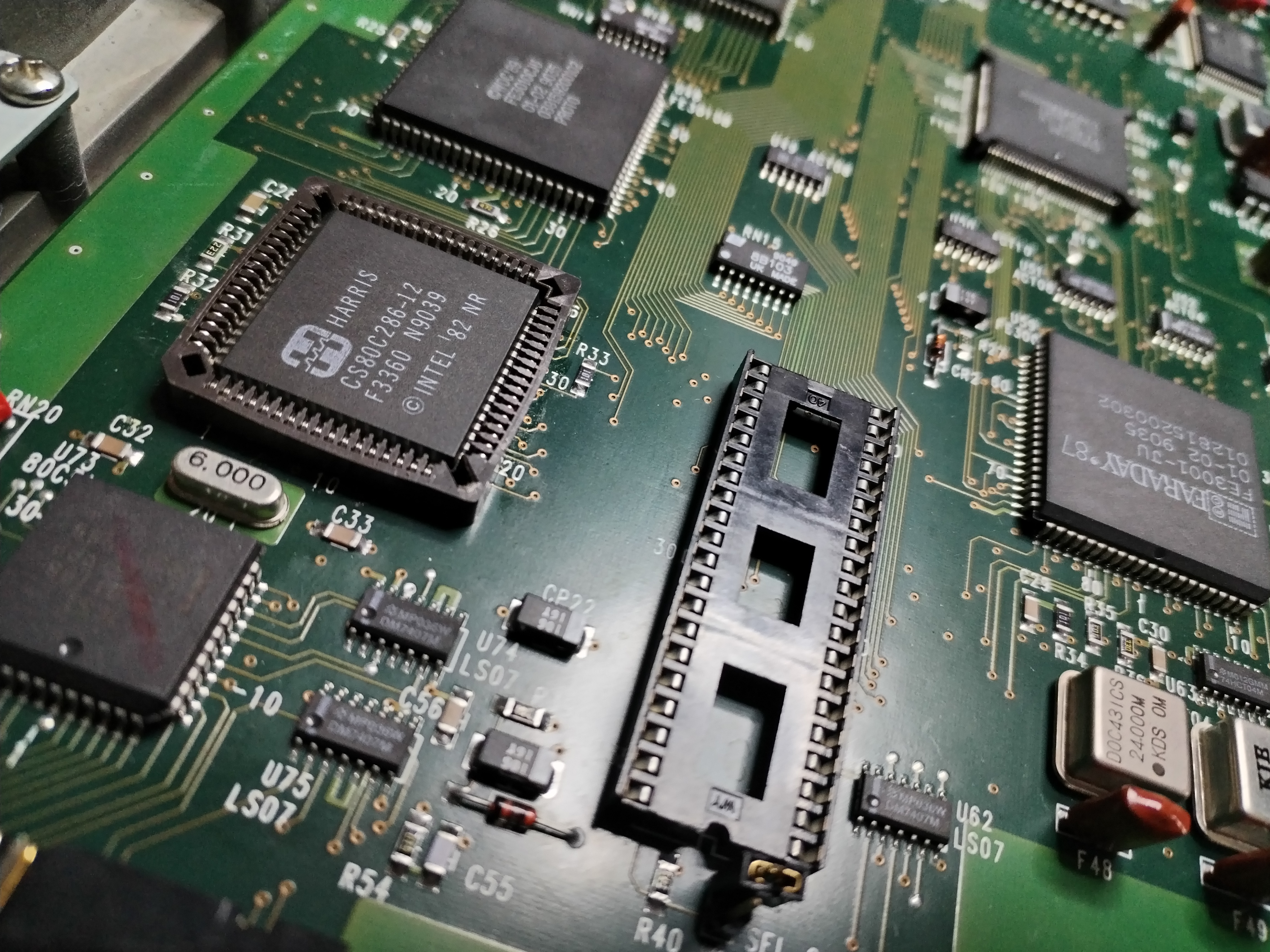

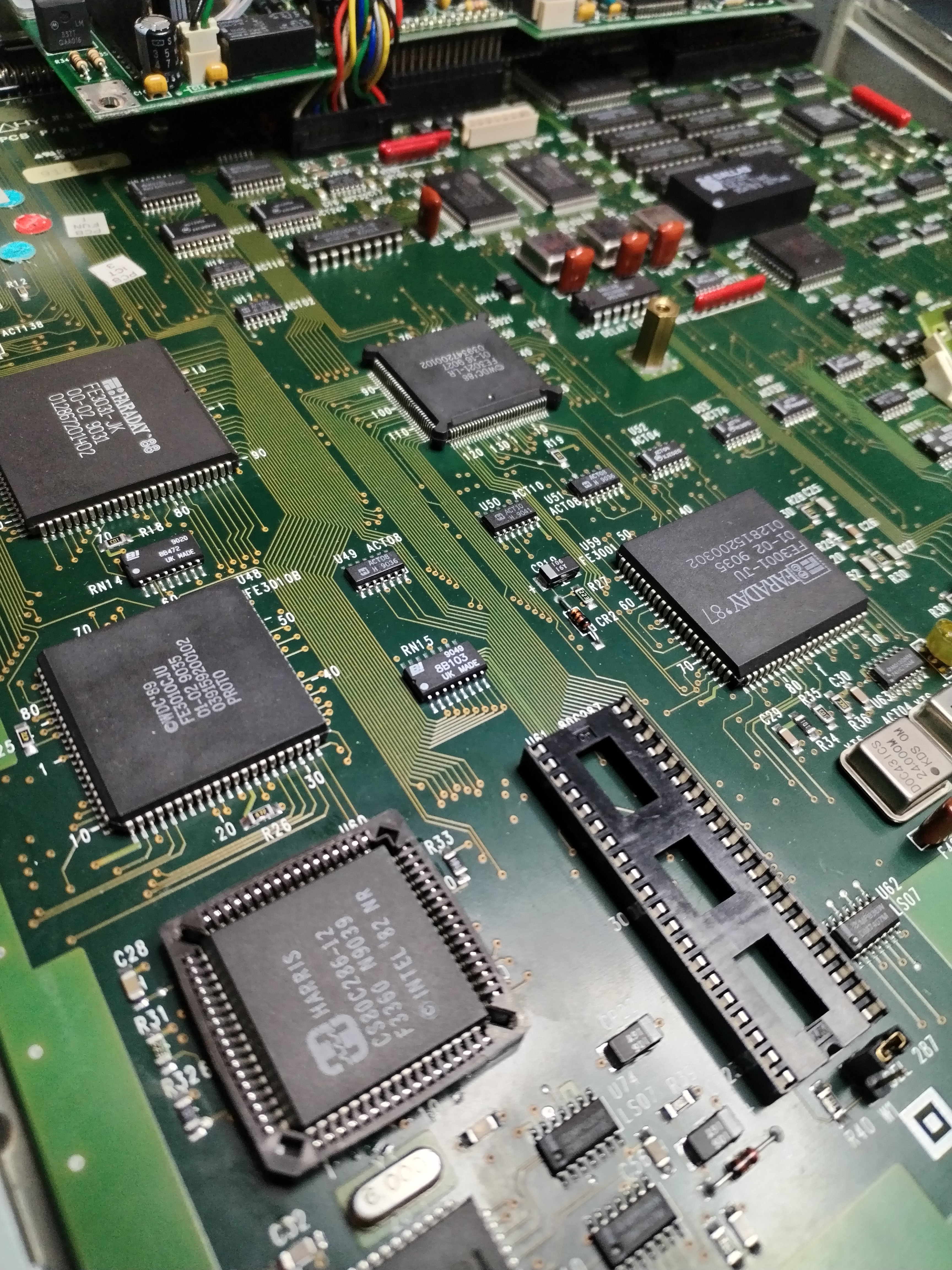

- Harris CS80C286-12
Jest to w pełni kompatybilna implementacja Intel 80286 wykonana w technologii CMOS. W praktyce oznacza to niższy pobór energii oraz większą stabilność pracy, co było istotne w konstrukcjach przenośnych.
Najciekawszym elementem nie jest jednak sam CPU, ale sposób jego montażu. Procesor znajduje się w gnieździe (socket), co w komputerach tej klasy nie było oczywiste. Wiele konstrukcji 286 miało układ wlutowany na stałe. Jest to tym bardziej ciekawe, że mamy tutaj komputer typu „laptop” co samo w sobie jest dodatkowym atutem tego sprzętu.
Obok procesora znajduje się dodatkowe gniazdo:
- socket dla koprocesora matematycznego (NPU) 80287
To rozwiązanie pozwalało rozszerzyć możliwości obliczeniowe systemu. Koprocesor był wykorzystywany m.in. w:
- aplikacjach inżynierskich
- obliczeniach zmiennoprzecinkowych
- oprogramowaniu CAD
Połączenie wymiennego CPU i opcjonalnego NPU jest cechą rzadką i jasno wskazuje, że komputer był projektowany z myślą o bardziej wymagających zastosowaniach niż typowa praca biurowa.
Chipset – hybrydowa architektura Faraday i Chips & Technologies
Jednym z najbardziej charakterystycznych elementów tej płyty jest zastosowany zestaw układów logicznych.
Na płycie znajdują się:

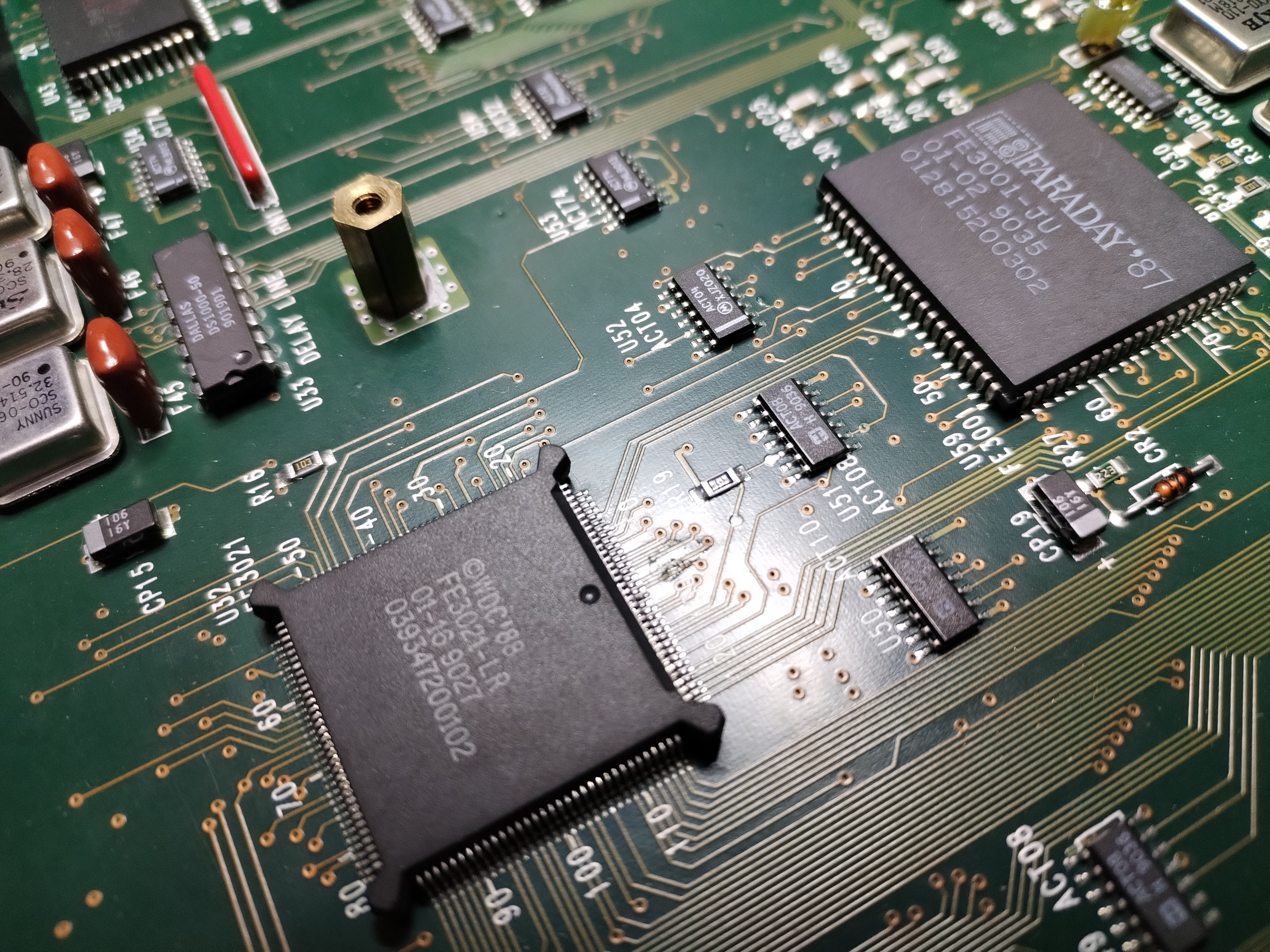

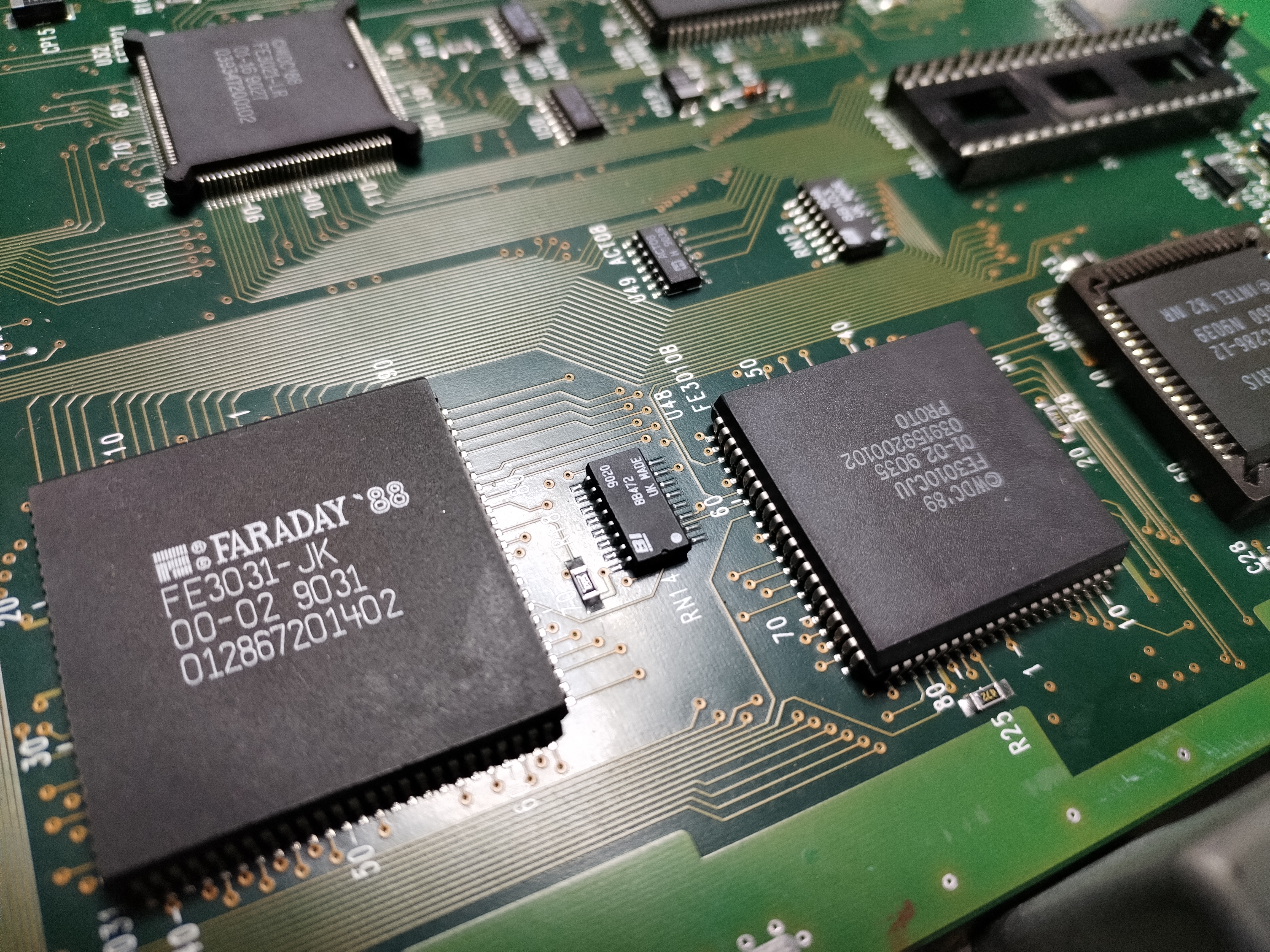

- Faraday FE3001-JK (rok oznaczenia: 1987)
- Faraday FE3000
- Chips and Technologies 82C206
Układ 82C206 to jeden z kluczowych elementów klasycznych komputerów AT. Integruje on funkcje takie jak:
- kontroler przerwań (PIC)
- DMA
- timer systemowy
- logika peryferyjna
Z kolei układy Faraday pełnią rolę nadrzędnej logiki systemowej. Odpowiadają za:
- sterowanie magistralą danych i adresową
- komunikację między CPU, RAM i kontrolerami
- integrację poszczególnych bloków funkcjonalnych

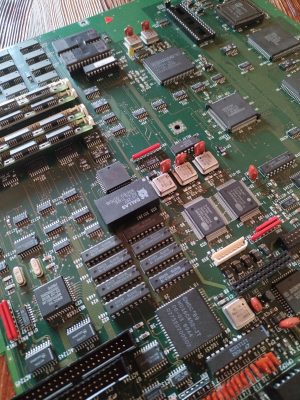

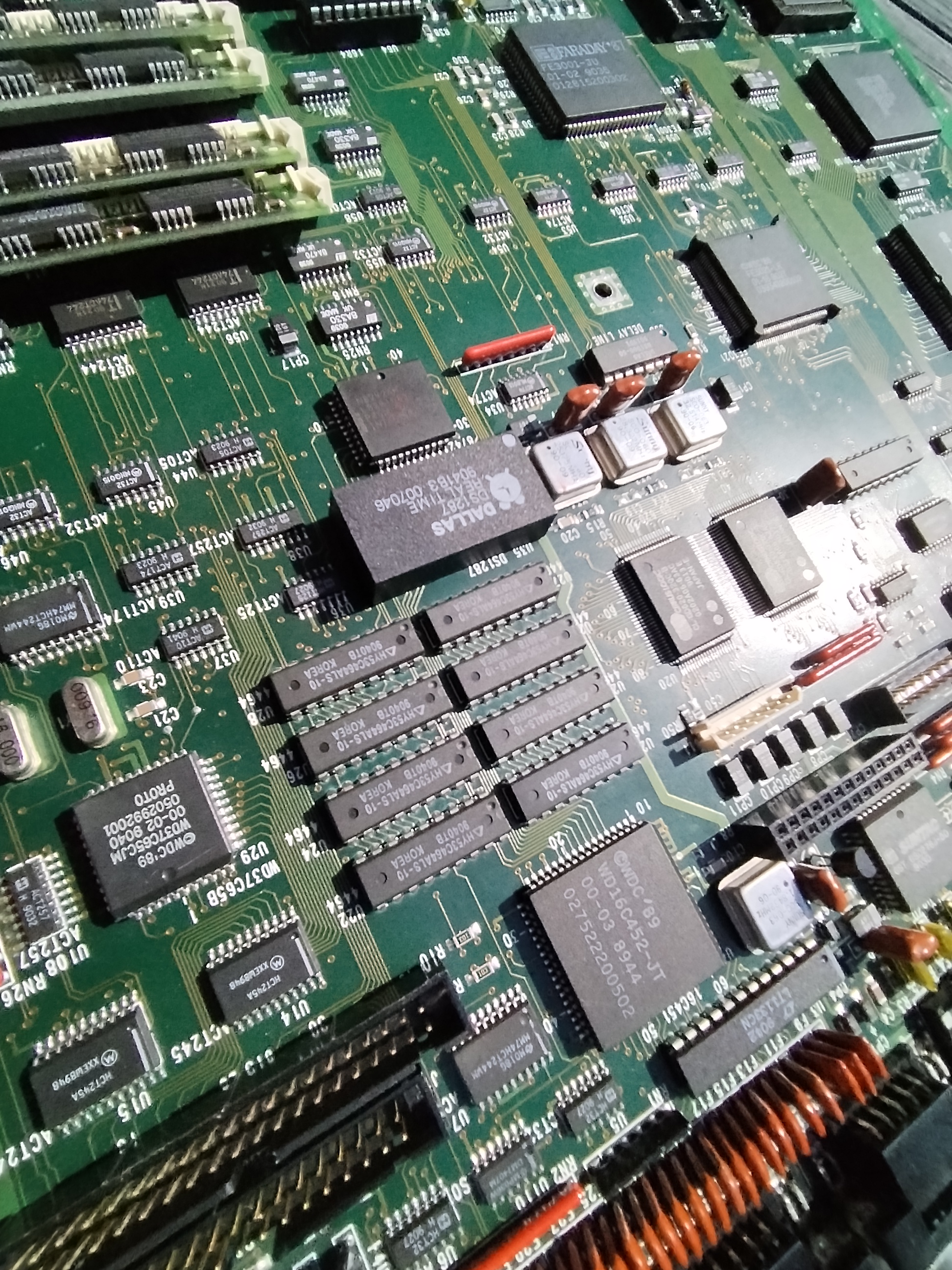

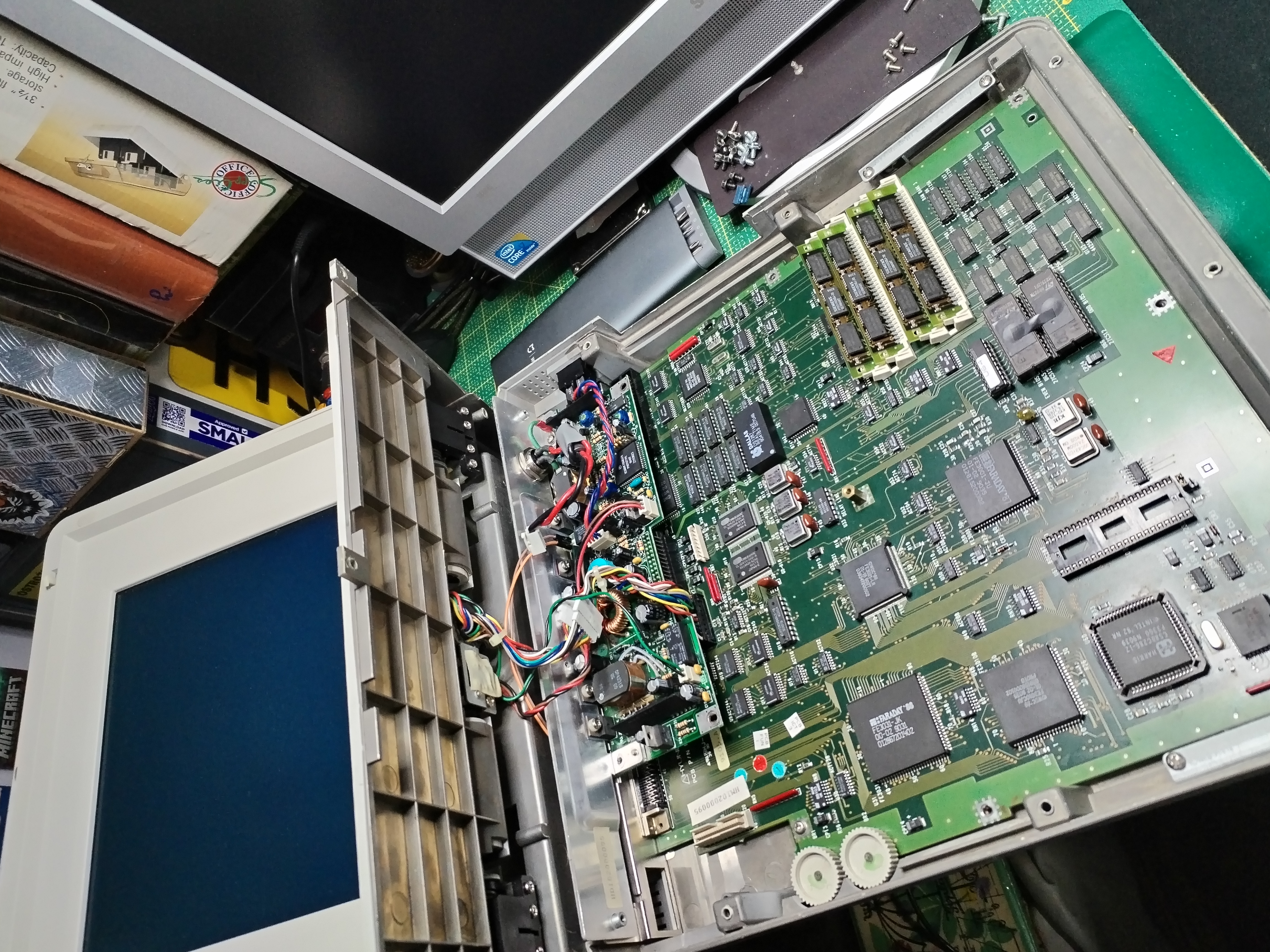

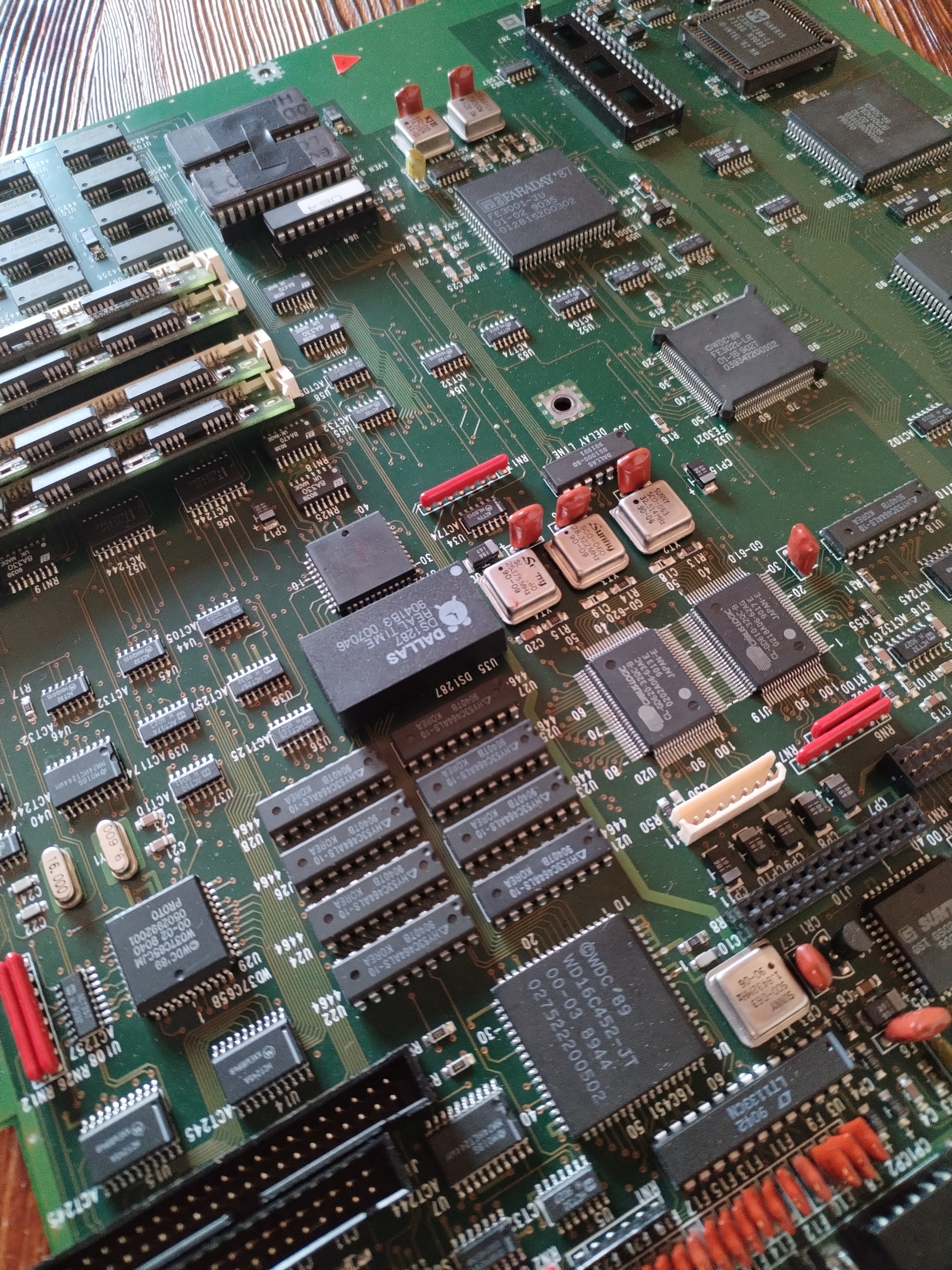

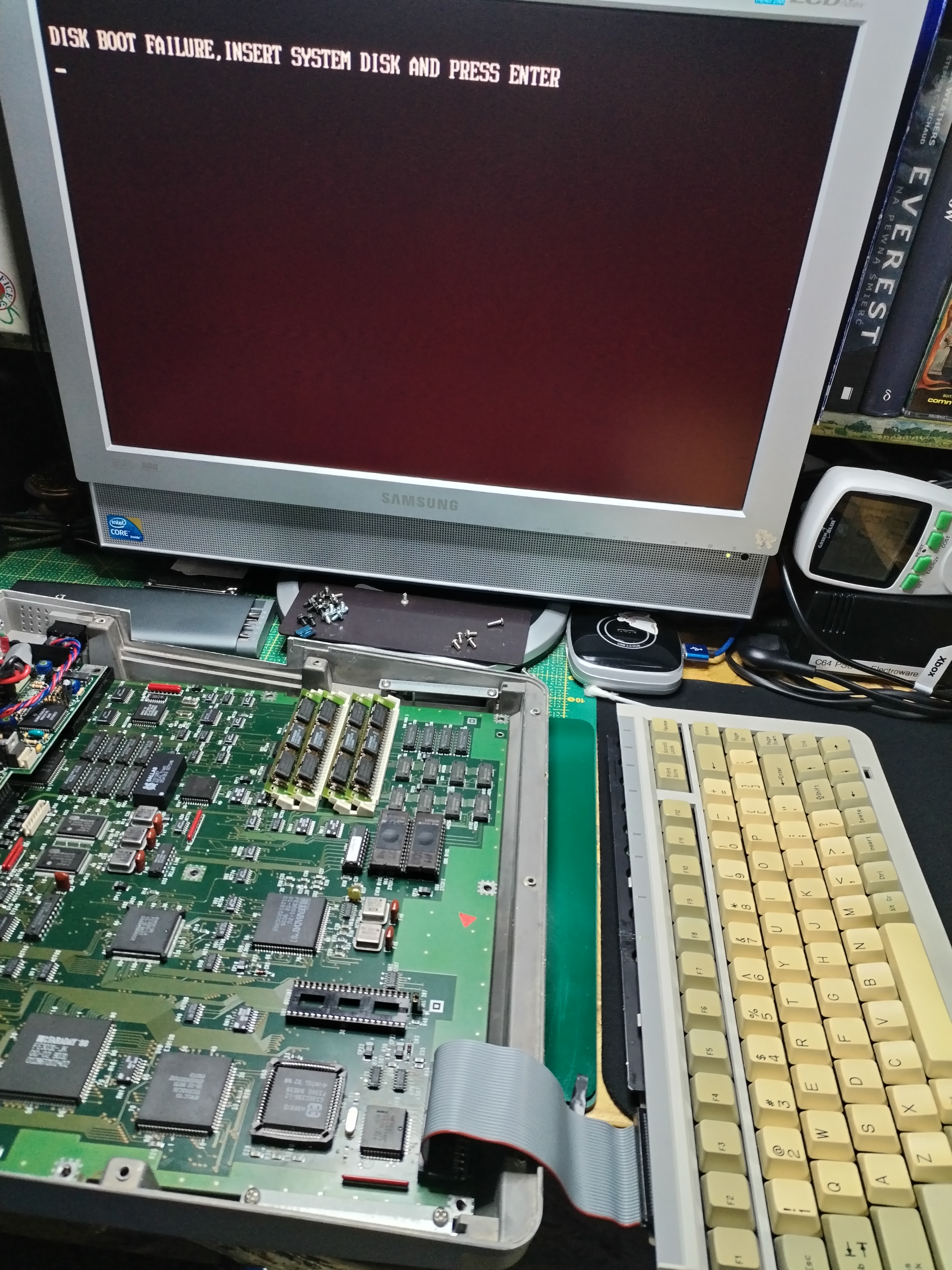

- Płyta główna Hyundai SUPER-LT4 (motherboard / pcb)
Taki podział oznacza, że mamy do czynienia z hybrydowym chipsetem OEM, a nie gotowym rozwiązaniem jednego producenta. To podejście było typowe dla producentów z Azji (Tajwan, Korea), którzy projektowali własne płyty główne, zachowując jednocześnie kompatybilność z IBM PC.

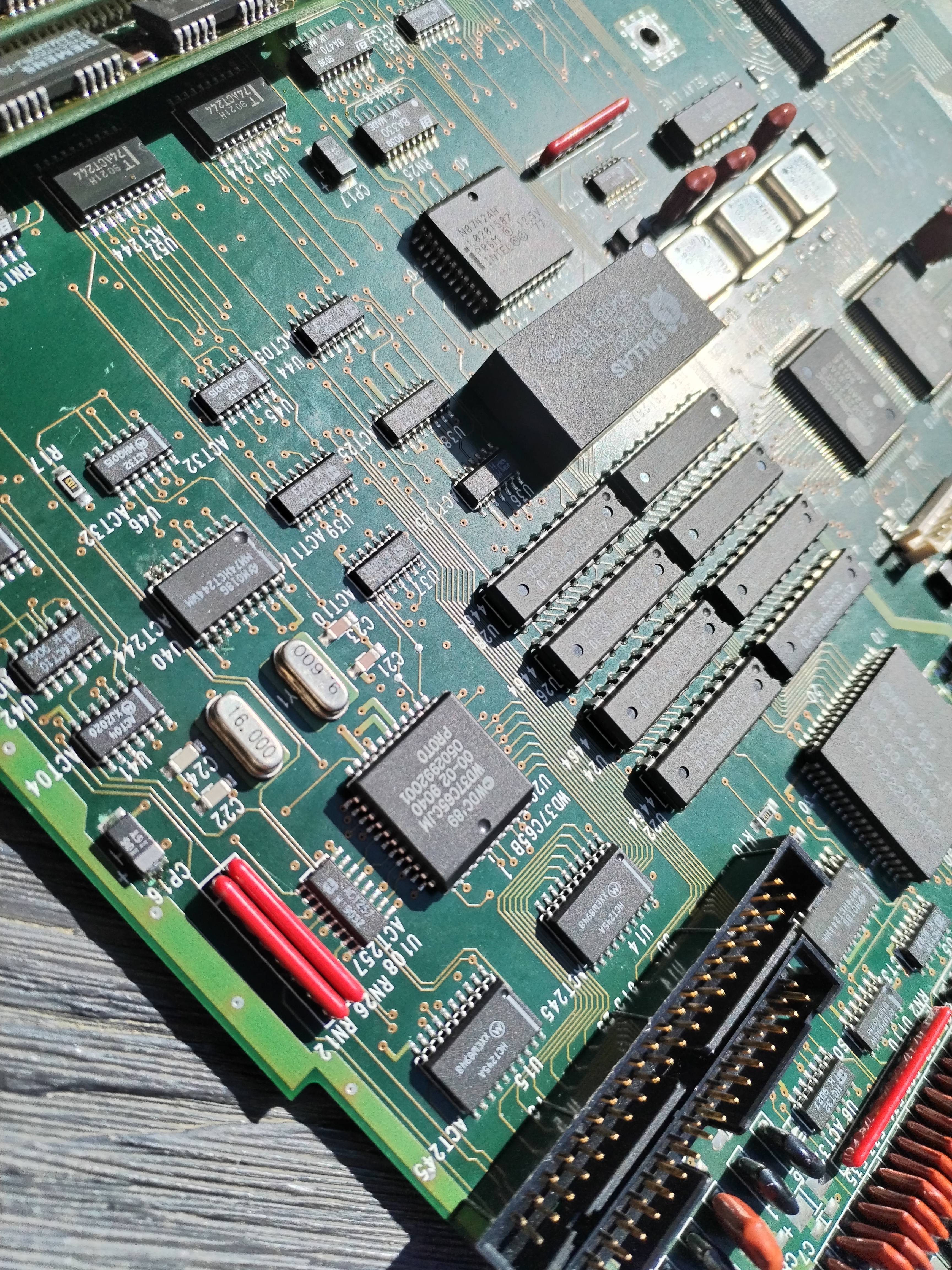

- 2x EPROM 27C512 EVEN (low byte, D0–D7) / ODD (high byte, D8–D15))
- DALLAS DS1287A 8944B 5 20646

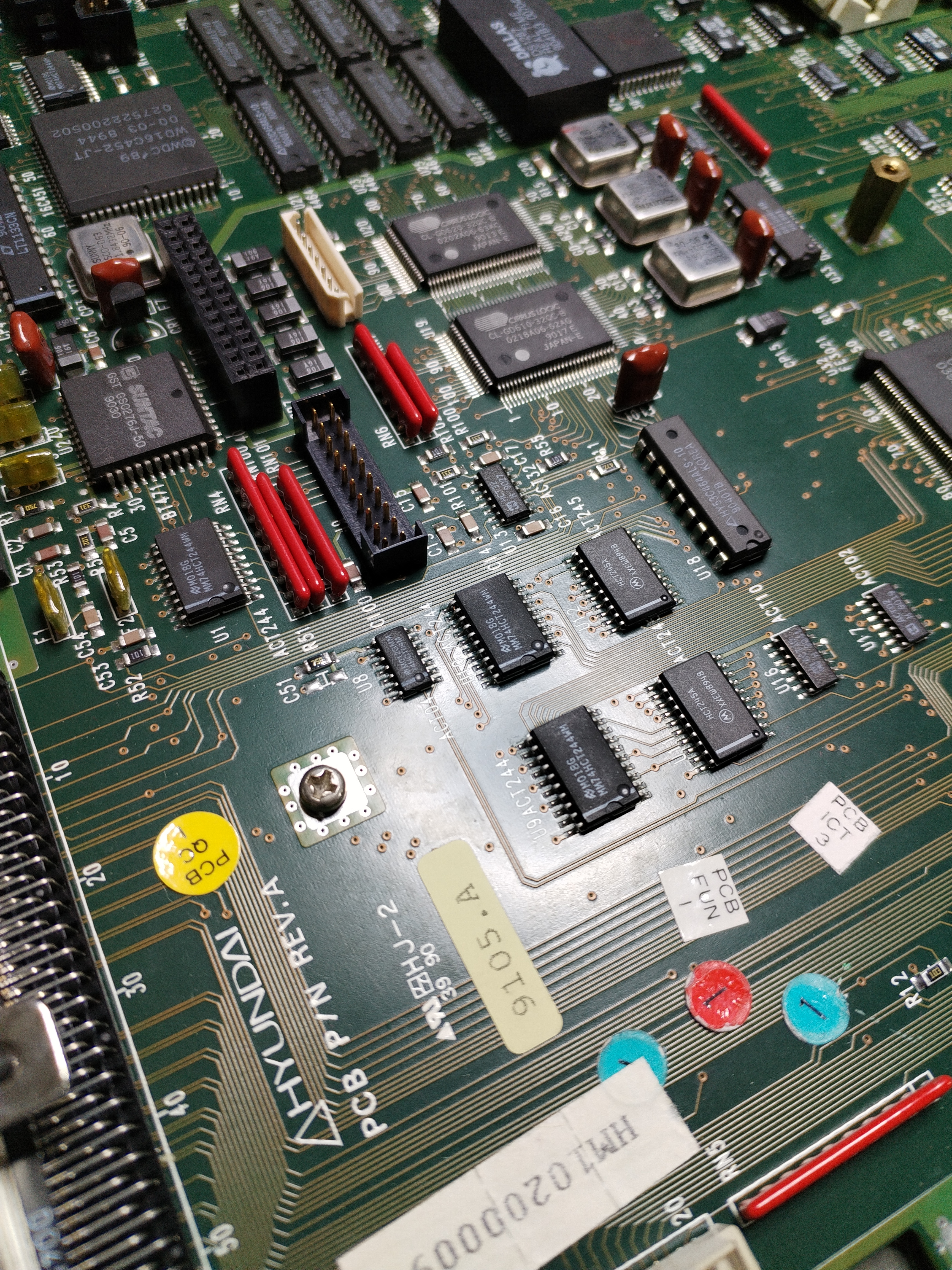

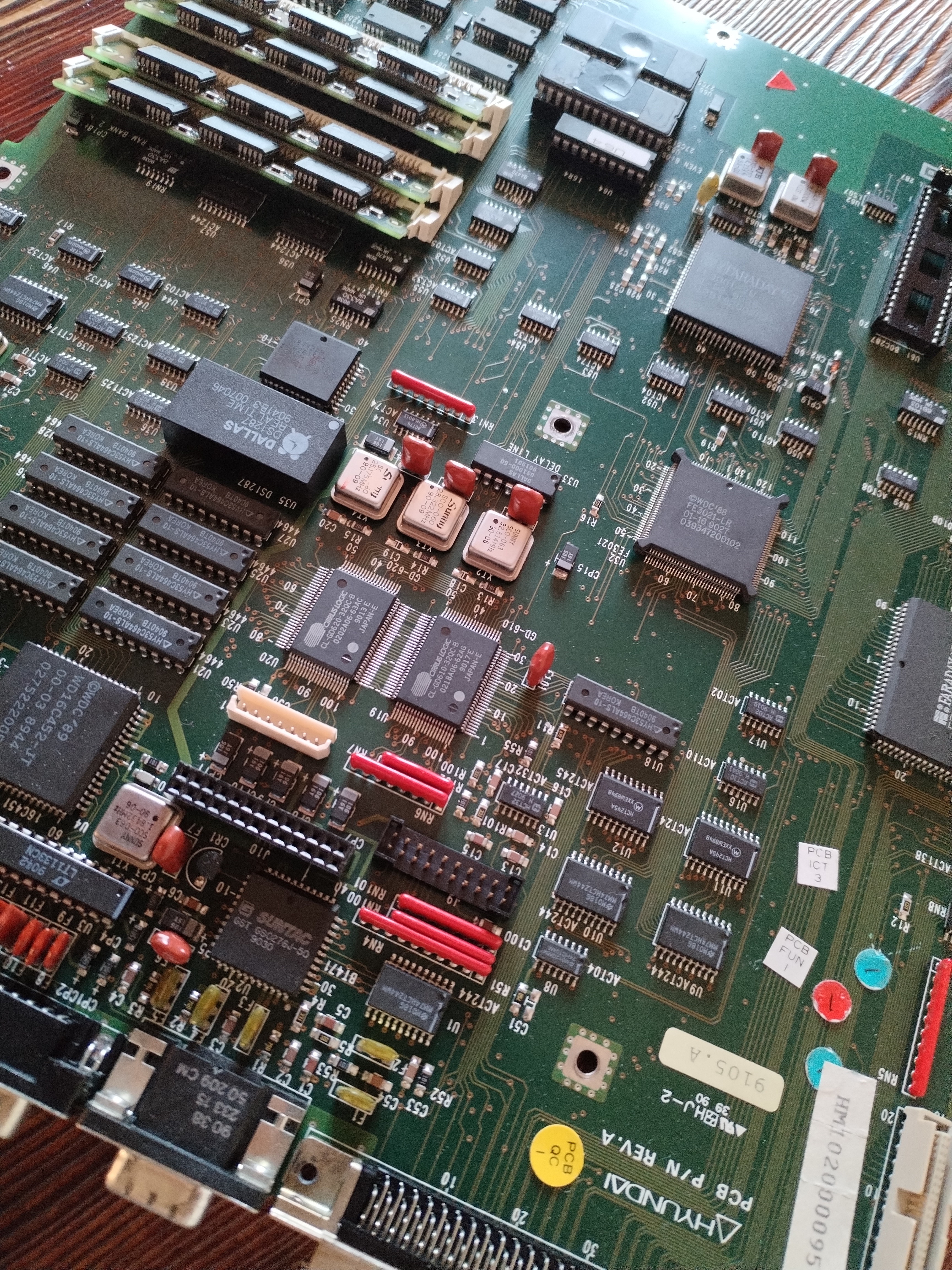

- Hyundai SUPER-LT4 (HYUNDAI PCB P/N REV.A, A5BH-2, 9105-A)
Grafika – Cirrus Logic i pełne VGA
Za generowanie obrazu odpowiada zestaw układów:

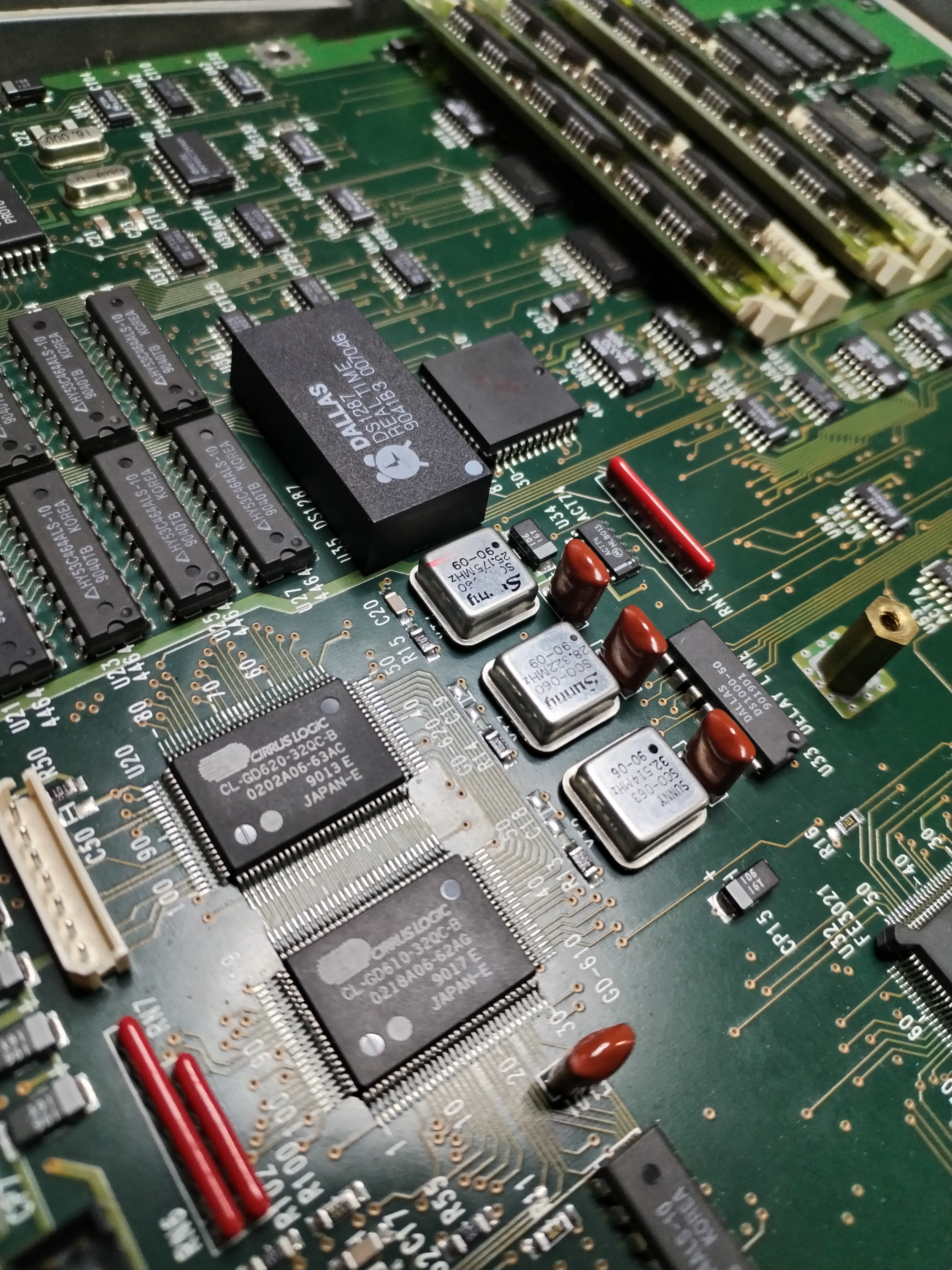

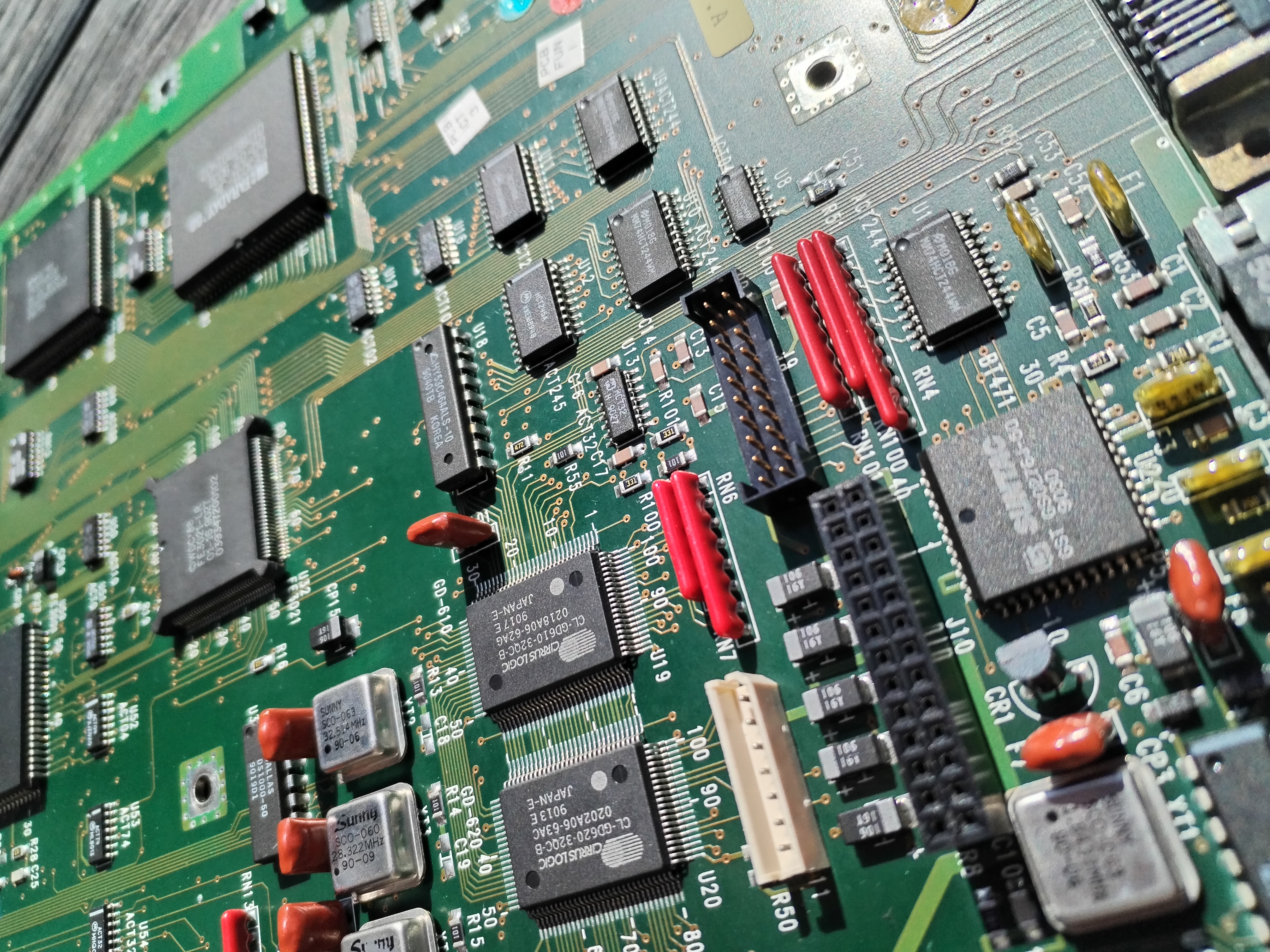

- Cirrus Logic CL-GD6205
- Cirrus Logic CL-GD6108
Są to kontrolery VGA z końca lat 80. i początku 90., stosowane szeroko w komputerach OEM. Ich obecność oznacza pełną zgodność ze standardem VGA, a nie jedynie ograniczone tryby HERCULES, CGA czy EGA.
Na płycie znajduje się także dedykowana pamięć wideo (VRAM), co potwierdza sprzętową implementację grafiki.
W praktyce użytkownik otrzymywał:
- tryby tekstowe zgodne z DOS
- tryby graficzne VGA (np. 320×200, 640×480)
- możliwość podłączenia zewnętrznego monitora
Jak na komputer klasy 286 była to konfiguracja powyżej przeciętnej.
Kontroler dysków – Western Digital WD16C452
Obsługę nośników zapewnia układ:

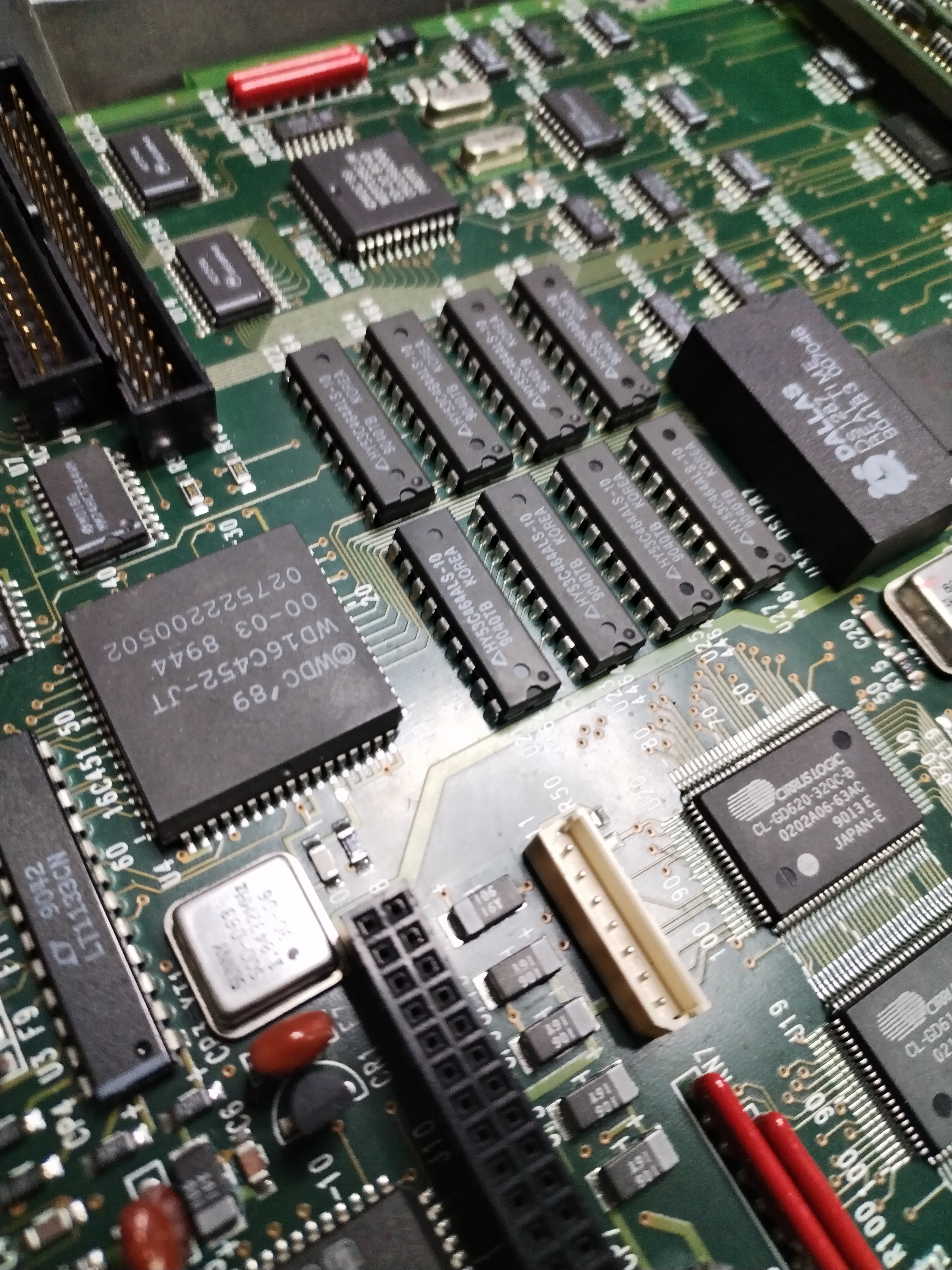

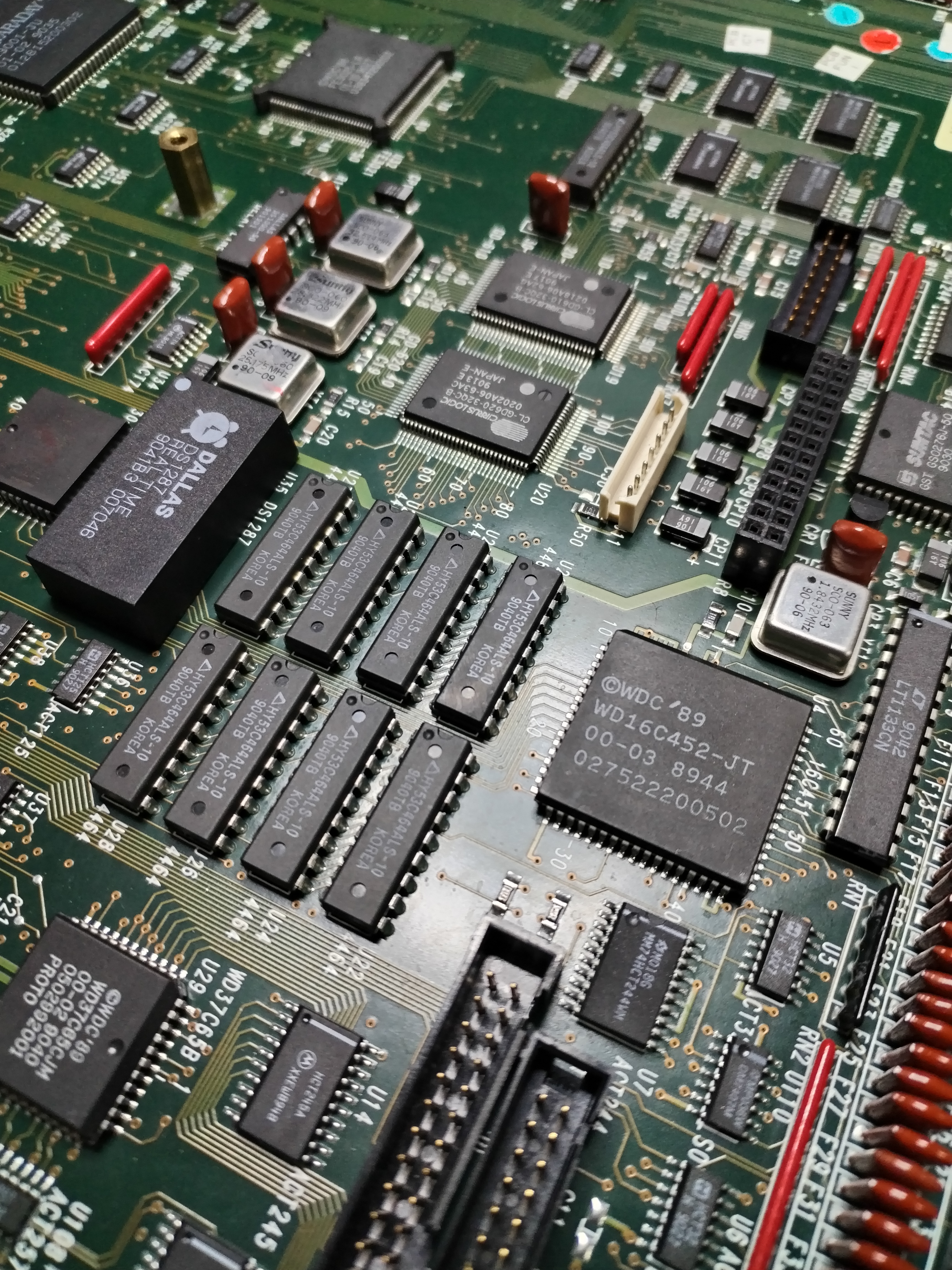

- Western Digital WD16C452-JT
Jest to zintegrowany kontroler:
- dysków IDE (AT)
- stacji dyskietek
Układ ten był standardem w komputerach PC/AT przełomu lat 80. i 90. i zapewniał kompatybilność z szeroką gamą napędów.
To ważne, ponieważ wiele wcześniejszych konstrukcji przenośnych opierało się wyłącznie na dyskietkach. Tutaj mamy już pełne wsparcie dla dysków twardych.
Pamięć RAM – architektura mieszana i modułowa

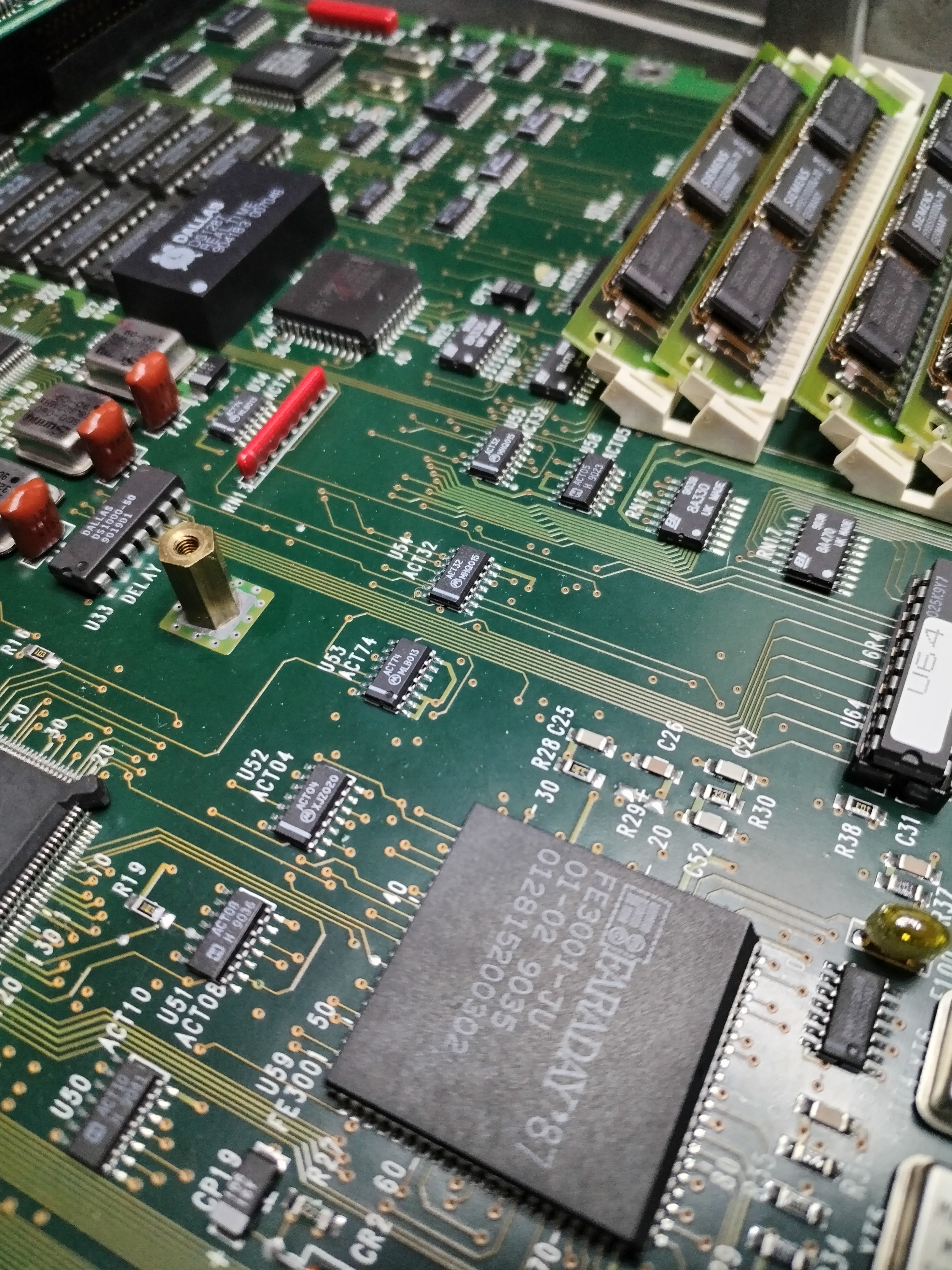

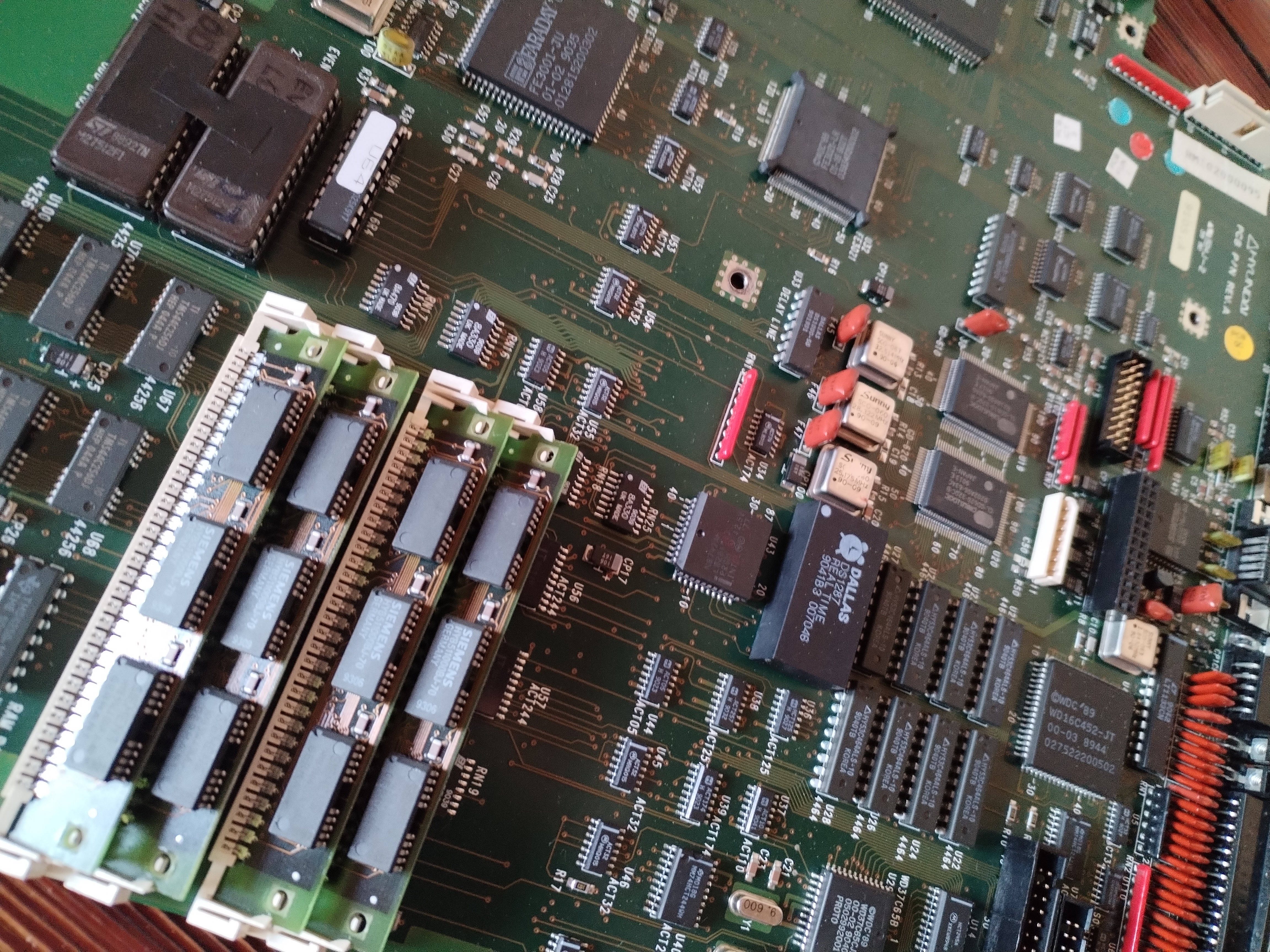

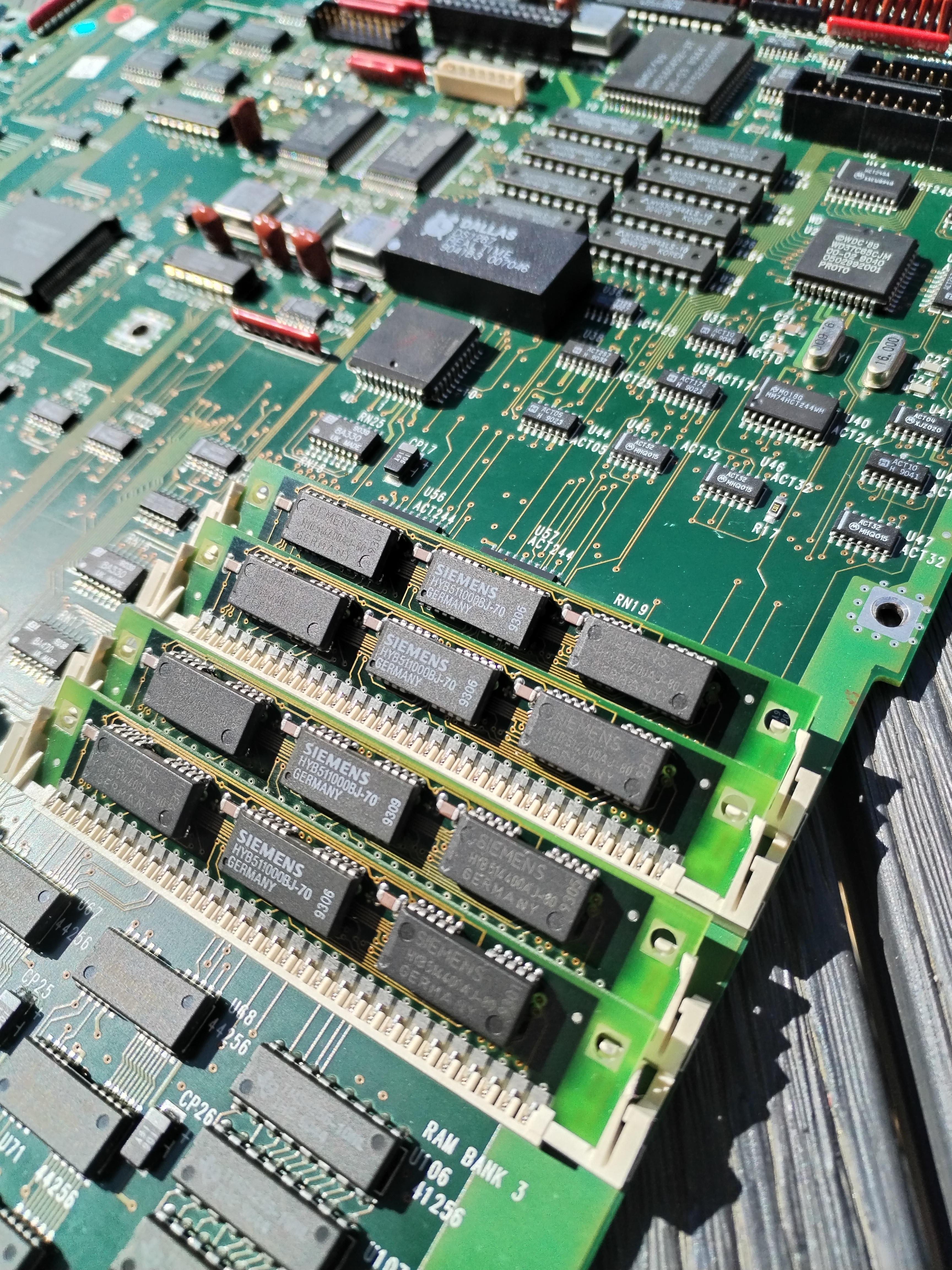

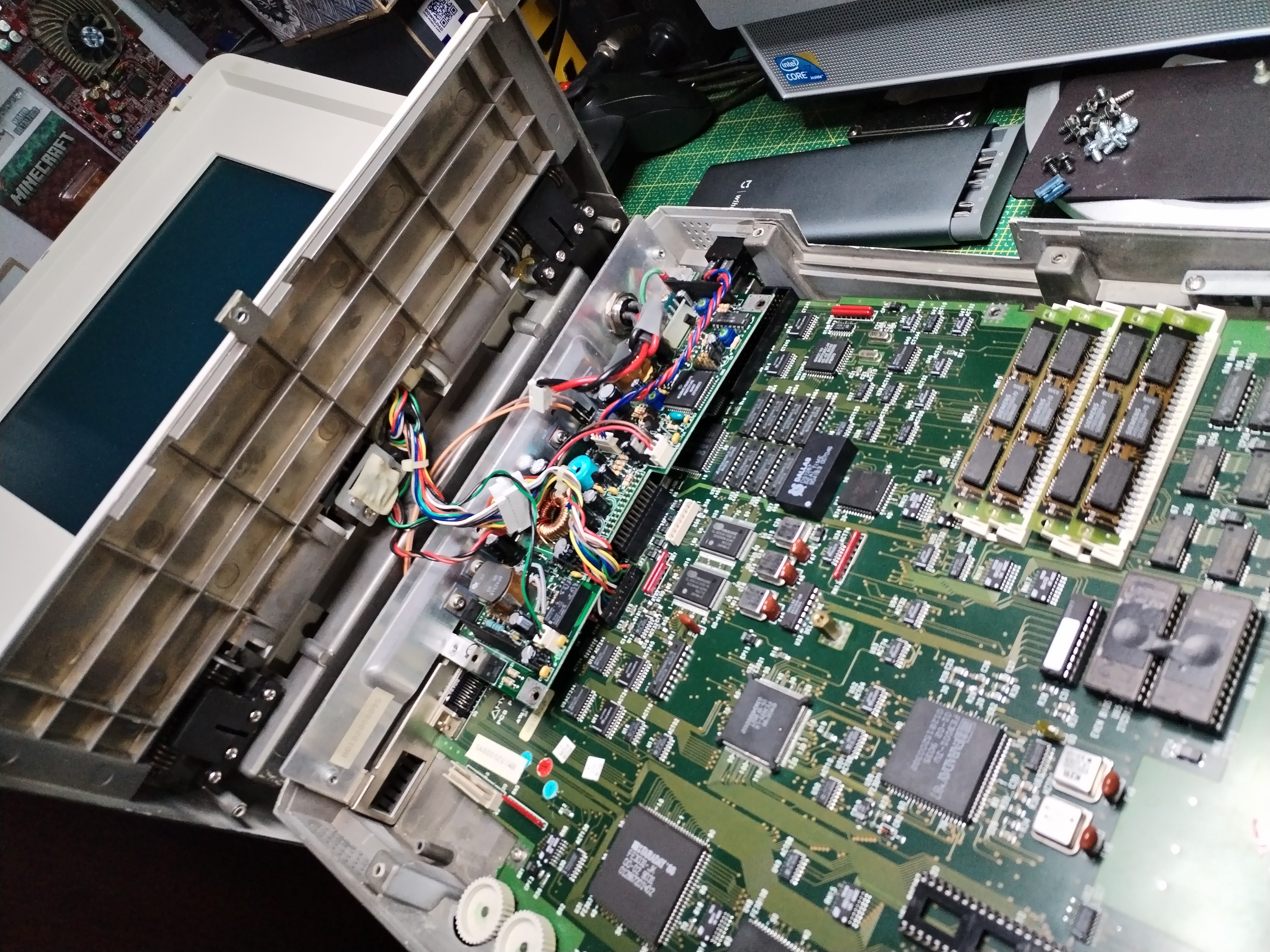

- Hyundai SUPER-LT4 – bank pamięci RAM i moduły SIMM z układami DRAM Siemens HYB514000BJ-70
System pamięci w Hyundai SUPER-LT4 jest rozwiązaniem hybrydowym.
Na płycie znajdują się:
- kości DRAM wlutowane bezpośrednio (pamięć bazowa)
- dwa banki modułów SIMM (rozszerzenie)
Zastosowane układy DRAM (m.in. Siemens) wskazują na pamięci o czasie dostępu rzędu 70ns, co było typowe dla tej generacji sprzętu.
Taka konstrukcja pozwalała:
- uruchomić system w minimalnej konfiguracji
- rozbudować pamięć przez dodanie modułów SIMM
To rozwiązanie było charakterystyczne dla bardziej zaawansowanych komputerów końca ery 286.
BIOS – dwa układy EPROM i fizyczna forma firmware
BIOS w tym komputerze zapisany jest w dwóch układach:
- EPROM 27C512
- kasowalne promieniowaniem UV
Układy posiadają:
- kwarcowe okienka (zaklejone dla ochrony)
- ręczne oznaczenia (np. EVEN (low byte, D0–D7) / ODD (high byte, D8–D15))
- fizyczne połączenie w parę
Podział BIOS-u na dwa układy wynika bezpośrednio z architektury 16-bitowej. Każdy EPROM przechowuje połowę danych:
- jeden bajt młodszy
- jeden bajt starszy
To rozwiązanie było standardem w komputerach AT, ale dziś jest rzadko spotykane.
Warto podkreślić, że BIOS nie był „plikiem”, tylko fizycznym elementem sprzętu. Aktualizacja oznaczała:
- wyjęcie układów
- skasowanie ich światłem UV
- ponowne zaprogramowanie
Ręczne oznaczenia sugerują, że firmware mógł być przygotowywany lub modyfikowany w procesie produkcji lub serwisu.
W przeciwieństwie do późniejszych płyt głównych, BIOS w Hyundai SUPER-LT4 zapisany jest w dwóch oddzielnych układach EPROM oznaczonych jako EVEN i ODD. Odpowiadają one za przechowywanie parzystych i nieparzystych bajtów danych, co było typowym rozwiązaniem w systemach 16-bitowych.
Zasilanie i elektronika LCD
W komputerze zastosowano:
- osobną płytkę zasilania
- przetwornice DC-DC
- układy filtrujące (cewki, kondensatory)
Zasilacz zewnętrzny dostarcza napięcie wejściowe (ok. 17,5V / 2,5A), które następnie jest przetwarzane na wymagane poziomy napięć dla:
- CPU
- pamięci
- kontrolerów
- sekcji wideo

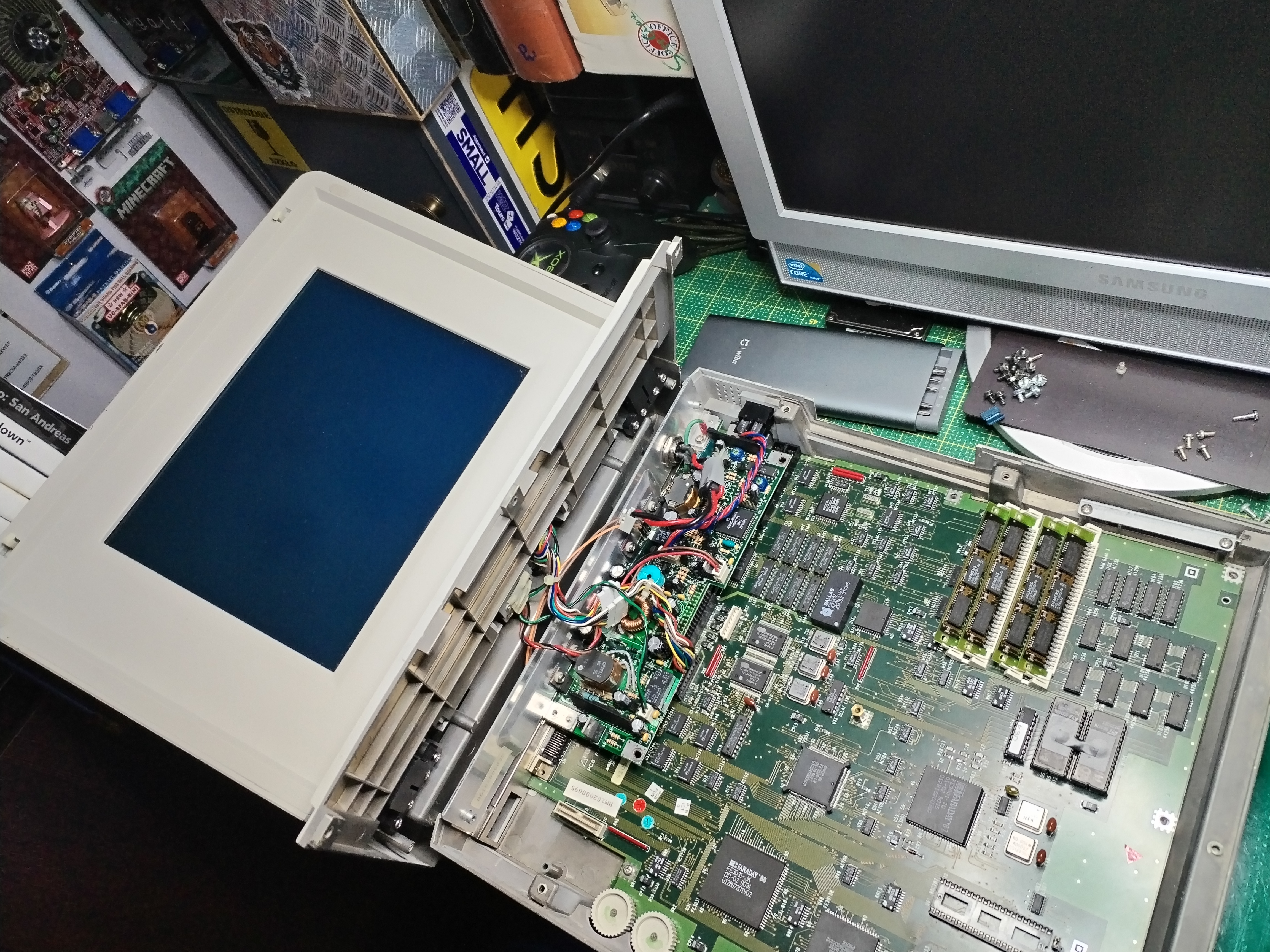

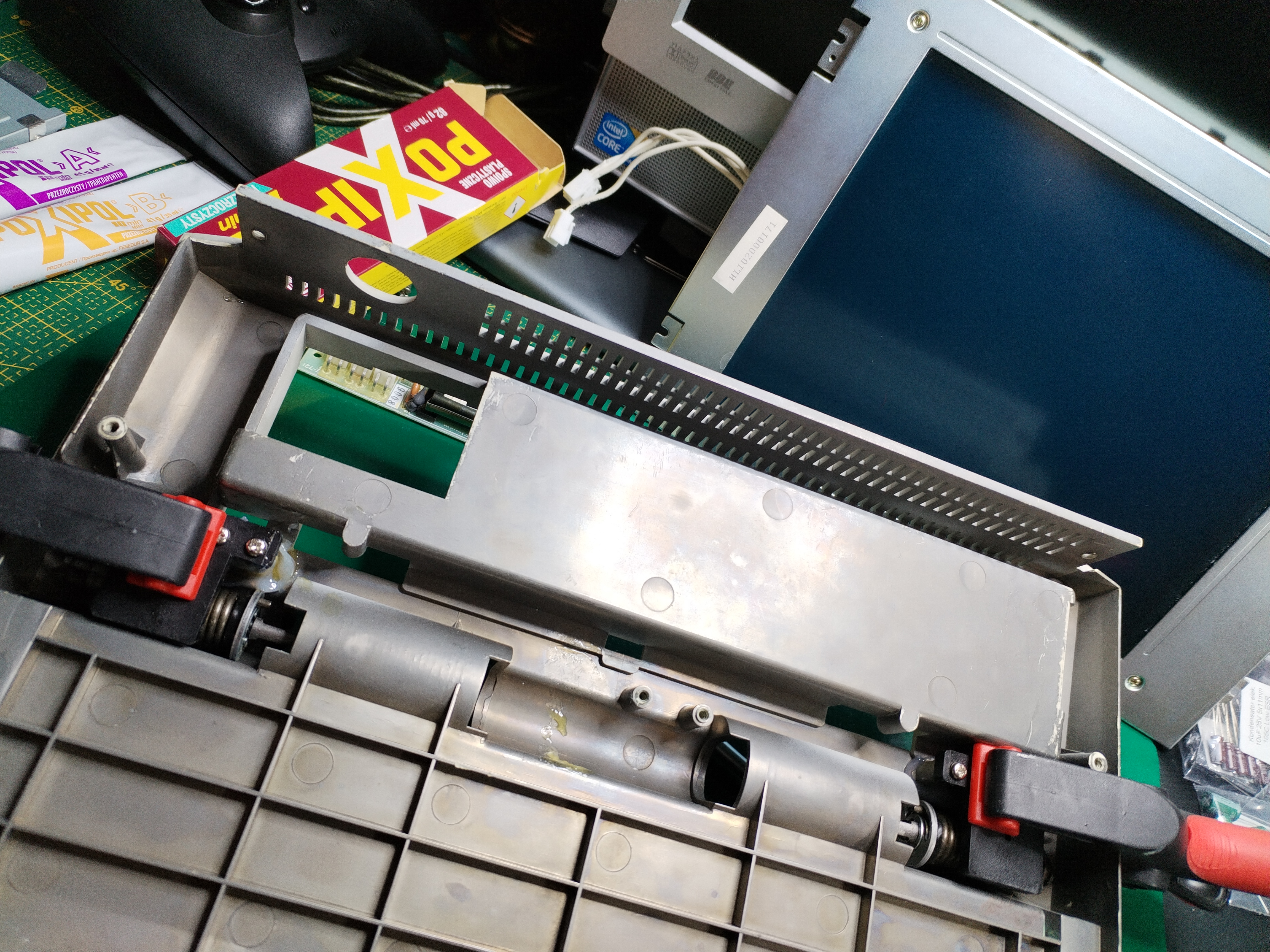

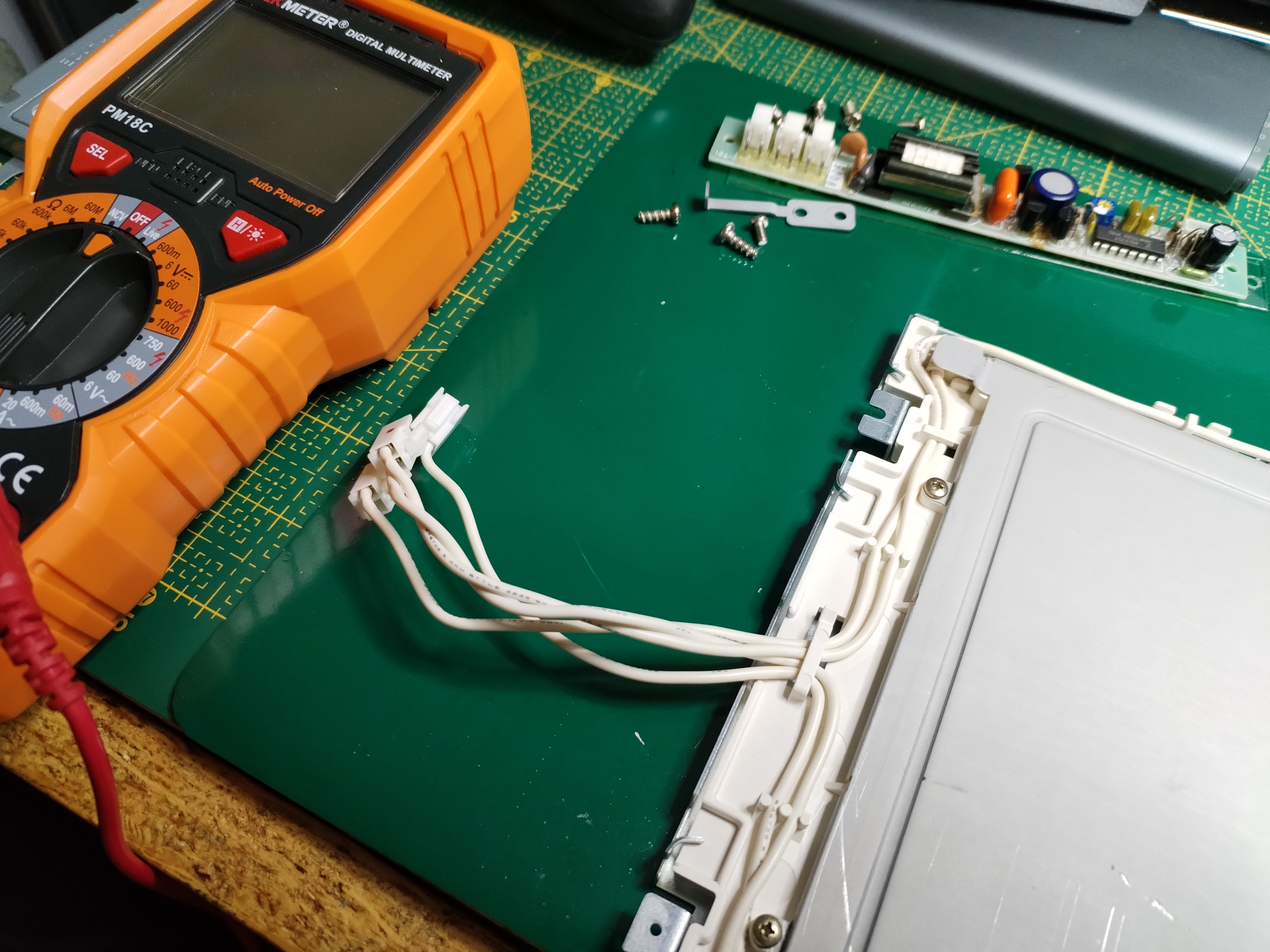

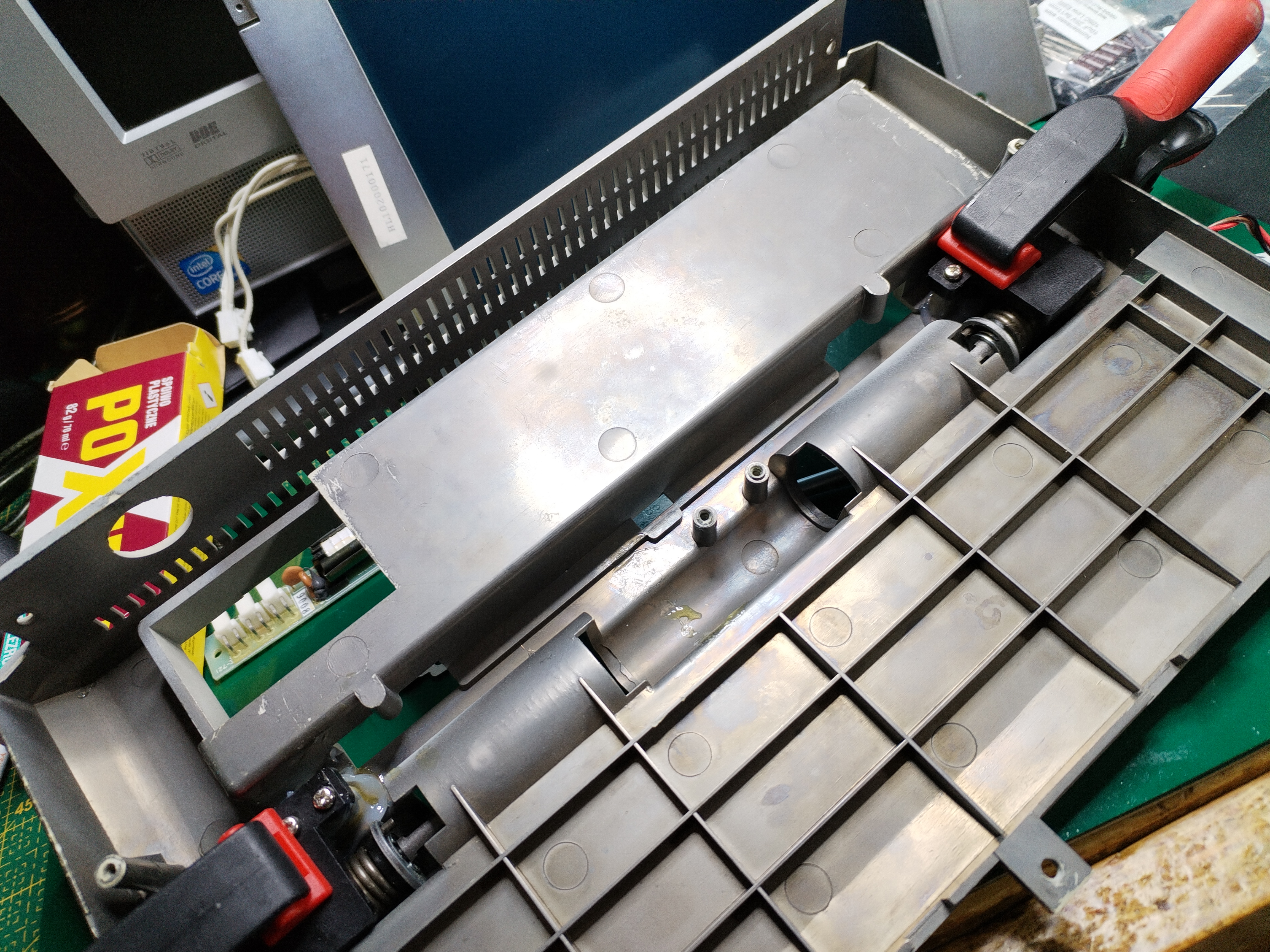

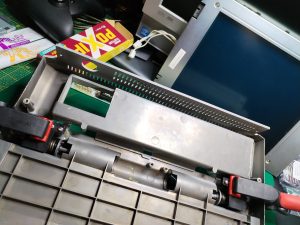

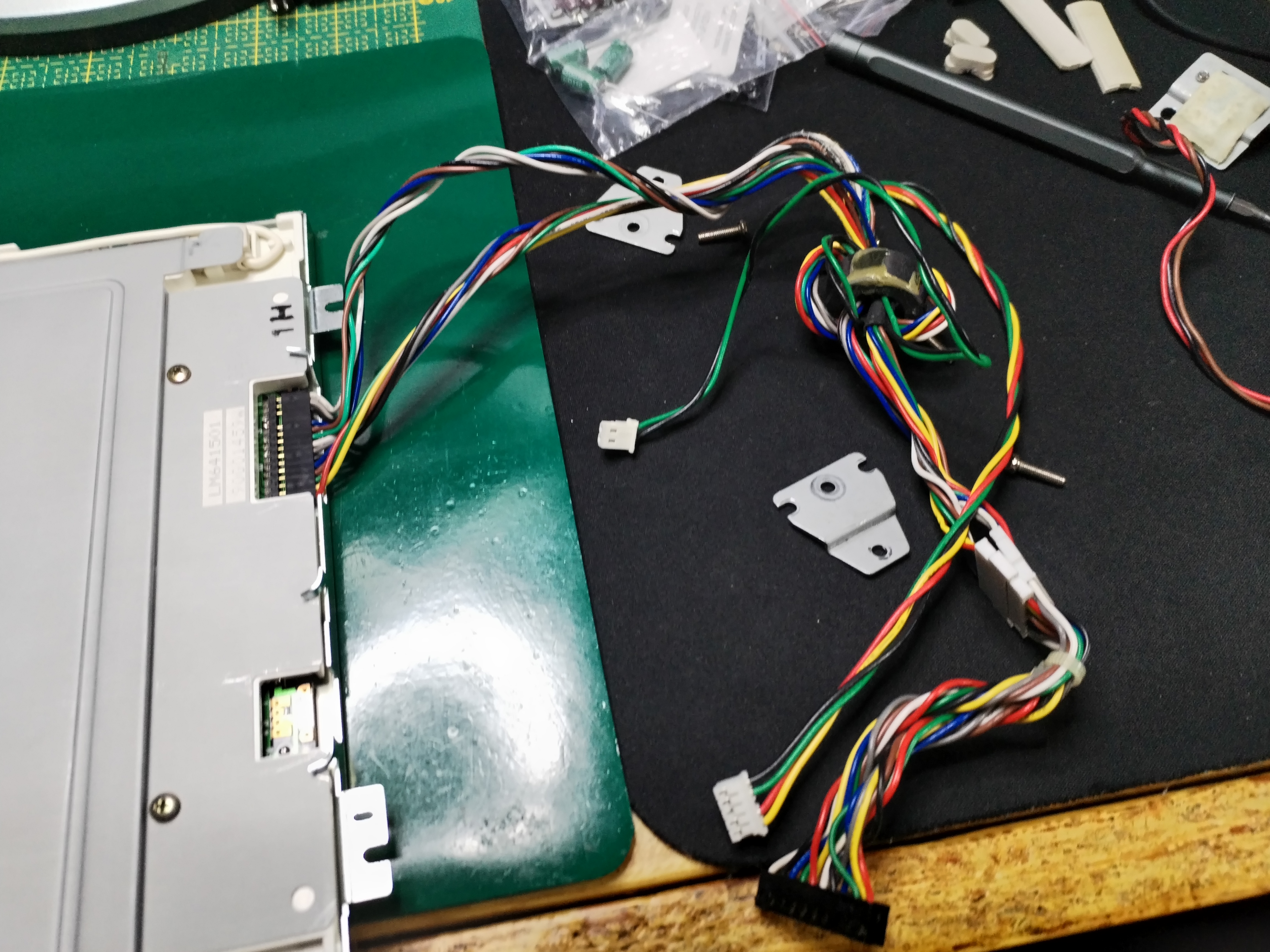

Ekran LCD posiada własną elektronikę sterującą, co było konieczne w przypadku pasywnych matryc STN stosowanych w tamtym okresie.
Interfejsy i zgodność z PC/AT
Na płycie znajdują się standardowe interfejsy:
- port szeregowy (RS-232 / COM)
- port równoległy (LPT)
- złącza dysków
- złącza wewnętrzne dla modułów
To oznacza, że komputer zachowuje pełną kompatybilność z oprogramowaniem i peryferiami klasy PC/AT.
Datowanie konstrukcji
Analiza oznaczeń układów scalonych pozwala określić okres produkcji:
- Faraday FE3001 – oznaczenie 1987
- Western Digital WD16C452 – oznaczenia około 1989
- Cirrus Logic i Chips & Technologies – okolice 1990
Najbardziej prawdopodobny okres produkcji całego systemu to:
1989–1991
Jest to moment, w którym komputery 286 były jeszcze w użyciu, ale na rynku zaczynały pojawiać się już systemy 386, a tym samym była stąd wynika tak zaawansowana konstrukcja Hyundai SUPER-LT4.
Instrukcja obsługi jako źródło wiedzy o SUPER-LT4
W przypadku Hyundai SUPER-LT4 szczególnie istotnym elementem analizy jest oryginalna instrukcja obsługi (którą posiadam). W przeciwieństwie do wielu współczesnych opracowań internetowych, dokument ten zawiera bardzo konkretne informacje techniczne, które pozwalają zrozumieć architekturę systemu i sposób jego działania.
Na podstawie instrukcji można jednoznacznie potwierdzić podstawowe parametry sprzętu:
- procesor klasy 80C286 (12/6 MHz)
- pamięć 1 MB standardowo, rozbudowa do 5 MB
- fabryczna konfiguracja dysku twardego 20 MB (3.5″)
- stacja dyskietek 3.5″ 1.44 MB
- zasilanie 17.5V DC / 2.5A
Co istotne, dane te pokrywają się z analizą fizycznej płyty głównej, co dodatkowo potwierdza autentyczność i spójność konstrukcji.
Mapa pamięci – klasyczna architektura PC/AT
Jednym z najciekawszych elementów instrukcji jest szczegółowo opisana mapa pamięci systemu. To rzadko spotykany poziom szczegółowości w dokumentacji użytkowej.
Zgodnie z nią:
- 0x00000 – 0x9FFFF → pamięć konwencjonalna (640 KB)
- 0xA0000 – 0xBFFFF → pamięć wideo
- 0xC0000 – 0xDFFFF → ROM rozszerzeń
- 0xF0000 – 0xFFFFF → BIOS systemowy
To dokładnie odpowiada standardowi IBM PC/AT i potwierdza, że SUPER-LT4 nie jest eksperymentalną konstrukcją, lecz pełnoprawnym kompatybilnym systemem PC.
Instrukcja wskazuje również na obecność:
- pamięci rozszerzonej powyżej 1 MB
- możliwości jej wykorzystania przez system i aplikacje
BIOS i inicjalizacja systemu
Instrukcja opisuje również sposób działania BIOS-u podczas startu komputera. Szczególnie istotny jest mechanizm skanowania pamięci ROM w zakresie:
- od C0000 do E0000
System wyszukuje tam sygnatury:
- 55 AA
które identyfikują obecność BIOS-ów urządzeń, takich jak:
- kontroler grafiki
- kontrolery dodatkowe
To dokładnie ten sam mechanizm, który stosowany był w klasycznych komputerach PC/AT, co jeszcze raz potwierdza zgodność architektury.
Zarządzanie energią – rzadko spotykana funkcja w 286
Bardzo ciekawym elementem instrukcji są opisy funkcji zarządzania energią, które jak na komputer klasy 286 są zaskakująco zaawansowane.
System oferuje dwa tryby:
Power down time
- automatyczne przejście w tryb oszczędzania energii
- redukcja częstotliwości CPU do około 6 MHz
- przygaszenie lub wyłączenie LCD
System sleep time
- głębszy tryb oszczędzania
- zatrzymanie pracy CPU (praktycznie 0 Hz)
- wyłączenie pracy dysku
Czasy przejścia między trybami można konfigurować z poziomu BIOS-u, co było rozwiązaniem bardzo nowoczesnym jak na przełom lat 80. i 90.
Konfiguracja i rozbudowa sprzętu
Instrukcja jasno wskazuje, że SUPER-LT4 był projektowany jako system rozbudowywalny.
Użytkownik miał dostęp do:
- rozbudowy pamięci RAM (banki SIMM)
- instalacji koprocesora matematycznego
- podłączenia zewnętrznych napędów FDD (5.25″)
- opcjonalnego modemu
Szczególnie interesujące jest wsparcie dla:
- zewnętrznej stacji 5.25″ (360 KB / 1.2 MB)
co pokazuje, że system był projektowany z myślą o kompatybilności ze starszymi nośnikami danych.
Grafika i wyświetlanie obrazu
Instrukcja opisuje również możliwości wyświetlania:
- ekran LCD o rozdzielczości 640×480
- obsługa trybów tekstowych i graficznych
- możliwość podłączenia zewnętrznego monitora VGA
Ważnym szczegółem jest informacja, że:
- LCD i zewnętrzny monitor nie działają jednocześnie
co było typowe dla konstrukcji z tego okresu.
Wnioski
Na podstawie analizy płyty głównej oraz dokumentacji serwisowej można stwierdzić, że Hyundai SUPER-LT4 to rzadki luggable PC z procesorem 80286, który zachowuje pełną architekturę IBM PC/AT, oferując wymienny CPU, opcjonalny koprocesor i modularną płytę główną.
Najważniejsze cechy tej konstrukcji to:
- wymienny procesor 80286 12 MHz w gnieździe
- opcjonalny koprocesor 80287
- pełne VGA oparte o układy Cirrus Logic
- kontroler IDE Western Digital
- hybrydowy chipset Faraday + Chips & Technologies
- pamięć RAM w konfiguracji mieszanej (on-board + SIMM)
- BIOS w postaci dwóch układów EPROM
Brak dostępnych materiałów w internecie sprawia, że analiza fizycznego tego egzemplarza Hyundai SUPER-LT4 na tym blogu i identyfikacja zastosowanych układów stanowi jedno z niewielu wiarygodnych źródeł wiedzy o tym modelu.
