Hyundai SUPER-LT4 to rzadki komputer typu luggable PC, ale dopiero analiza jego BIOS-u pokazuje, jak wyglądała rzeczywista implementacja firmware w sprzęcie z przełomu lat 80. i 90. Dump dwóch kości EPROM pozwala zajrzeć głęboko w architekturę systemu i zrozumieć, jak producent połączył klasyczny BIOS Award z własnymi rozszerzeniami.
Hyundai SUPER-LT4 BIOS – czym jest i dlaczego jest wyjątkowy
BIOS w Hyundai SUPER-LT4 to firmware zapisany w dwóch układach EPROM, które po połączeniu tworzą pełny obraz systemu o rozmiarze 128 KB. Jest to BIOS oparty na Award Software z około 1990 roku, jednak w wersji OEM, zmodyfikowanej przez producenta sprzętu.
Najważniejsza cecha tego BIOS-u to jego charakter hybrydowy:
- klasyczny BIOS PC/AT (Award)
- zintegrowany VGA BIOS Cirrus Logic
- rozszerzony setup dostosowany do komputera przenośnego
To połączenie sprawia, że mamy do czynienia nie z generycznym BIOS-em, ale z firmware zaprojektowanym konkretnie pod ten model.
Dump BIOS – jak powstaje pełny obraz firmware

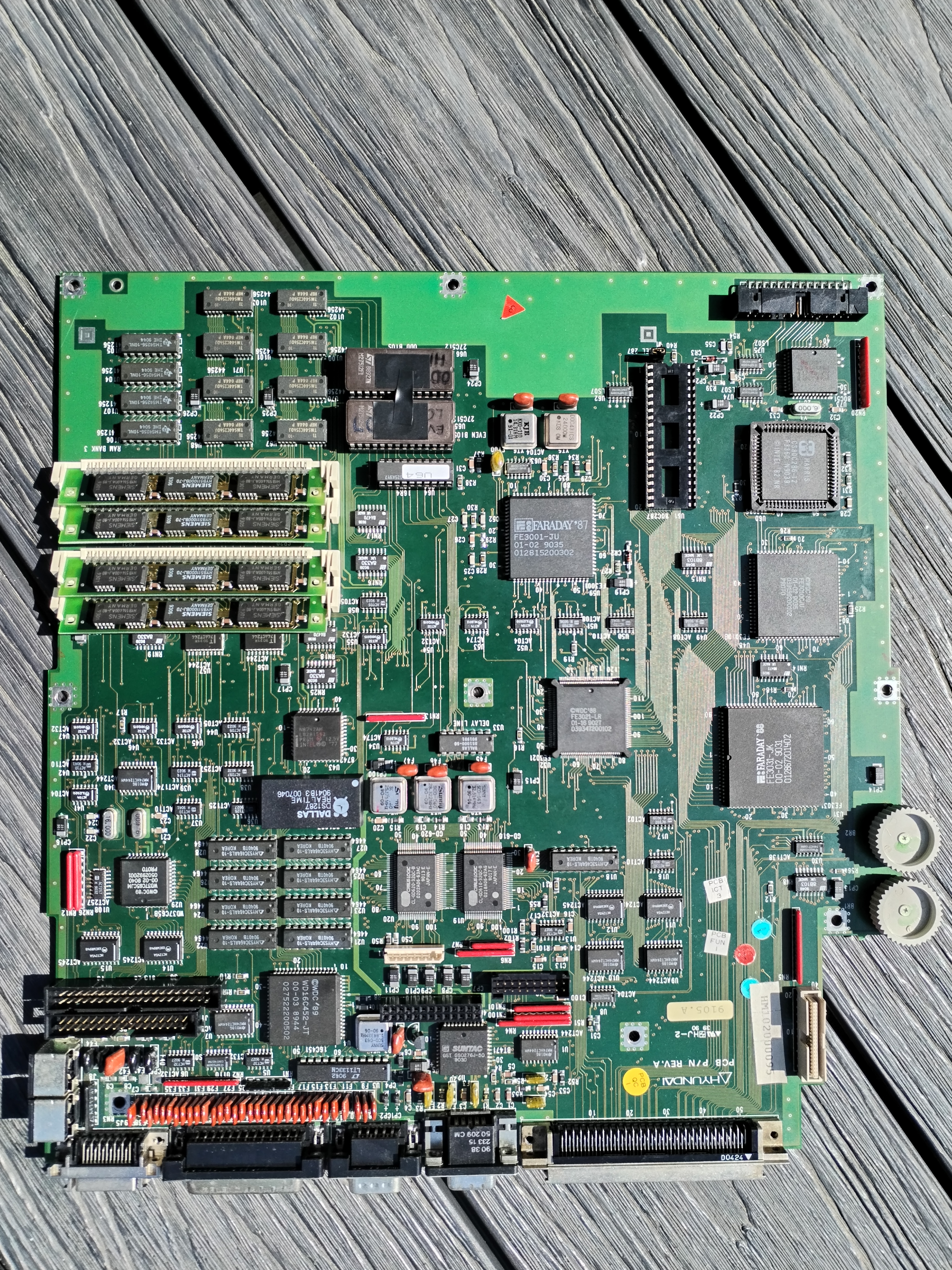

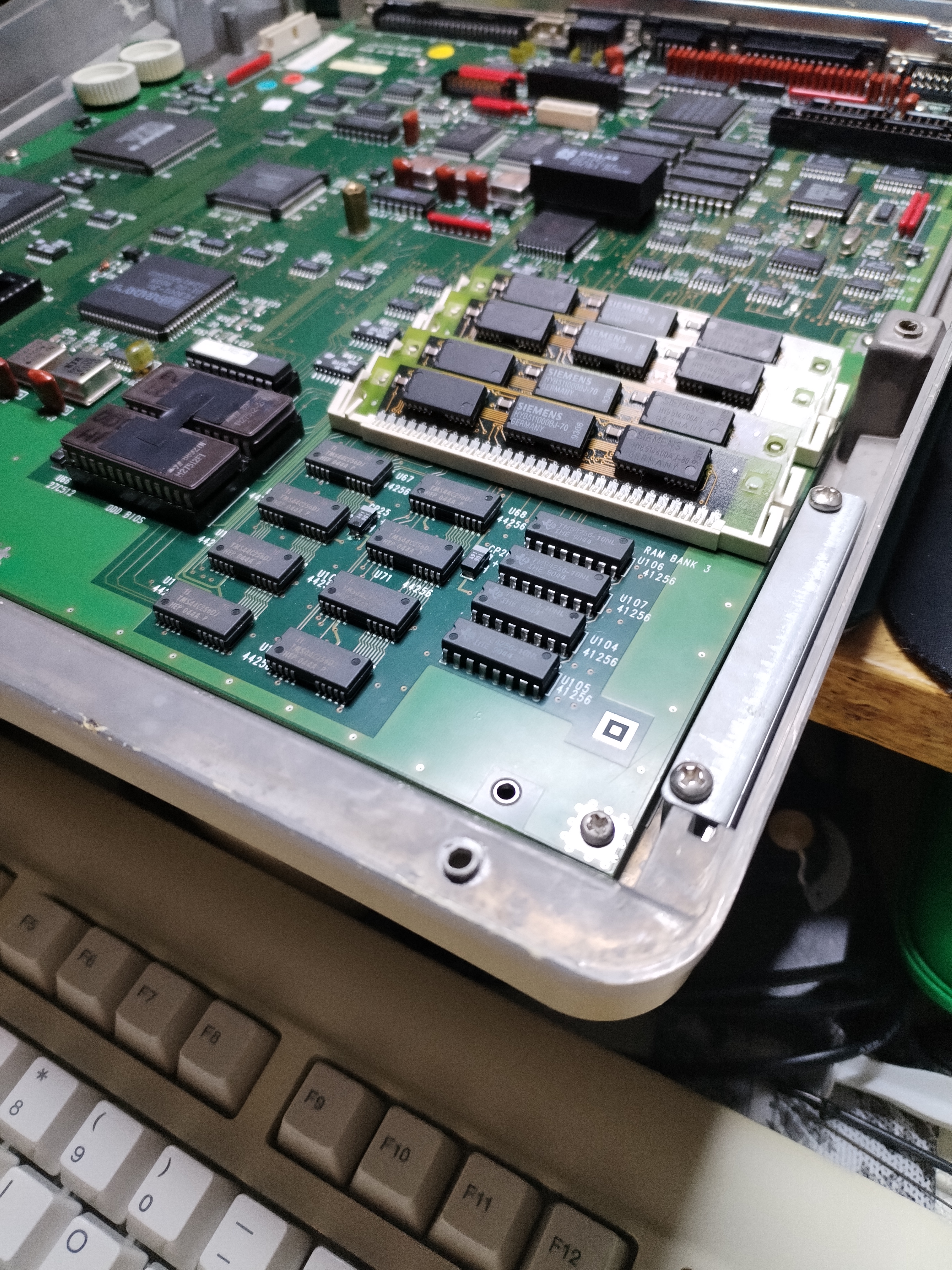

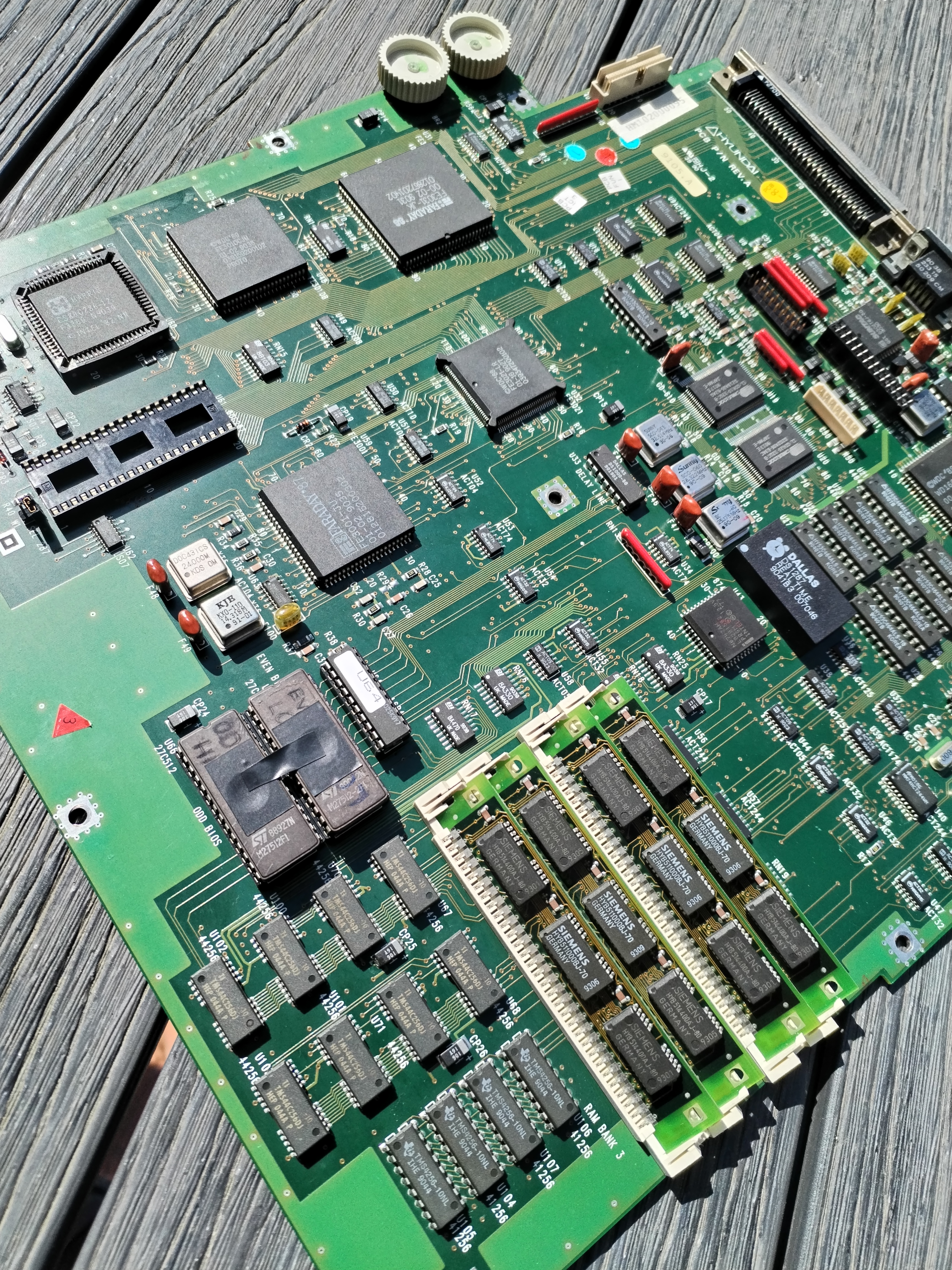

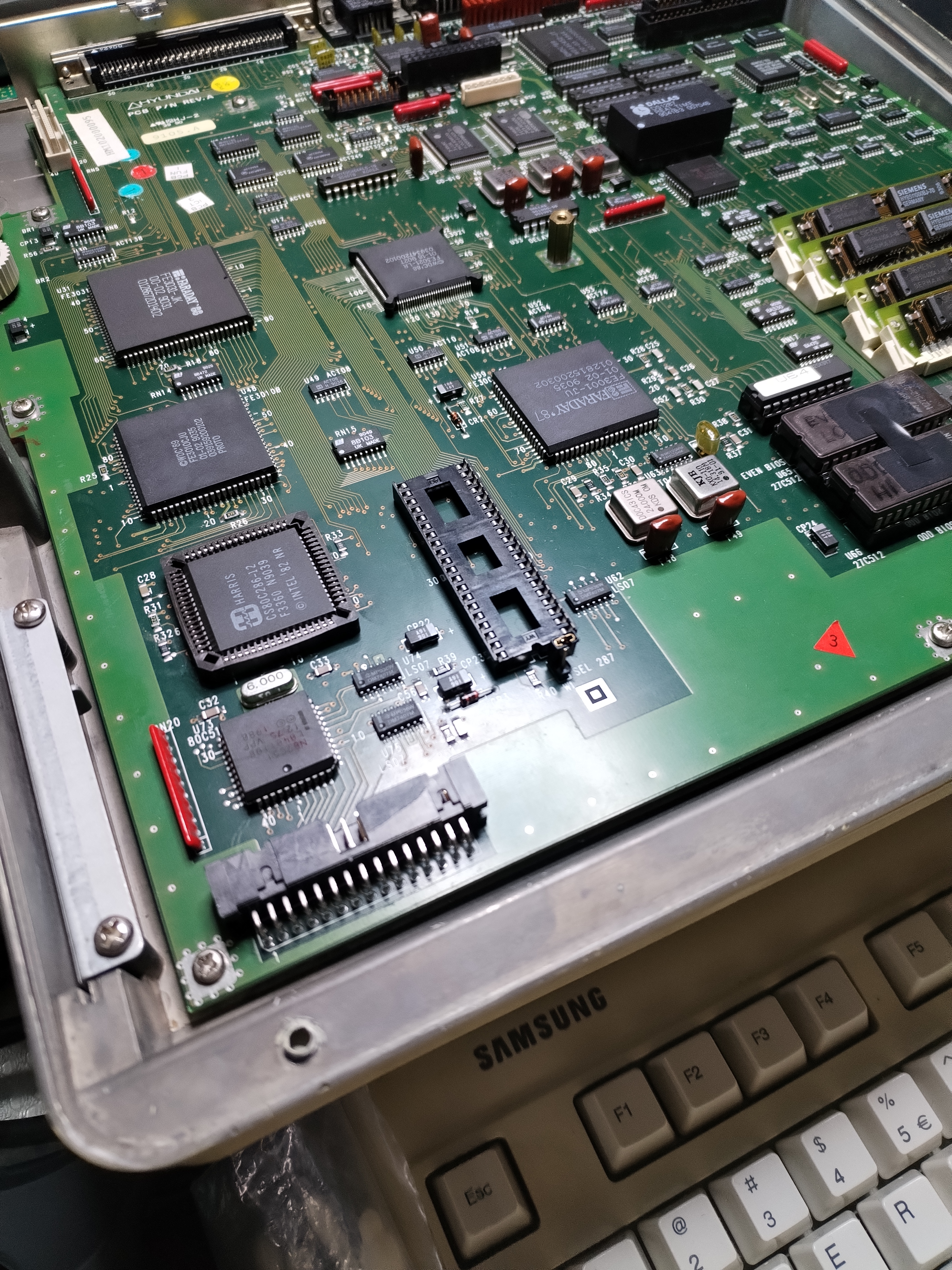

Odczyt BIOS-u został wykonany z dwóch układów EPROM:
- STM27C512 EVEN
- STM27C512 ODD
Każdy z nich zawiera 64 KB danych. Ze względu na 16-bitową architekturę systemu dane są podzielone na dwa strumienie:
- EVEN – bajty parzyste
- ODD – bajty nieparzyste
Aby uzyskać pełny obraz BIOS-u, oba pliki muszą zostać połączone metodą przeplotu:
EVEN[0], ODD[0], EVEN[1], ODD[1]…
W efekcie powstaje obraz o rozmiarze 128 KB, który można analizować jako spójny firmware systemowy. Suma kontrolna obrazu wynosi 00h, co wskazuje na poprawny odczyt i brak błędów.
Plik(i) BIOS dla Hyundai SUPER-LT4 i sumy kontrolne (EPROM dump)
W ramach analizy wykonany został pełny dump obu układów EPROM. Udostępnienie plików wraz z sumami kontrolnymi pozwala na ich weryfikację oraz wykorzystanie w celach archiwizacyjnych i serwisowych.
Pliki:
Każdy plik:
- rozmiar: 65536 bajtów (64 KB)
- typ: EPROM 27C512
- zawartość: połowa BIOS (low/high byte)

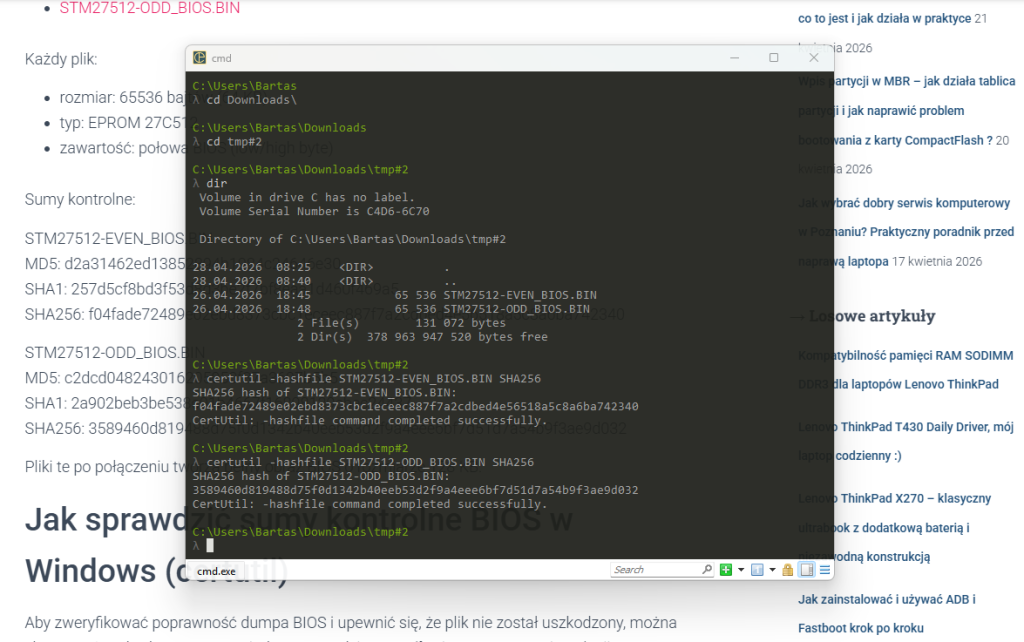

Sumy kontrolne:
STM27512-EVEN_BIOS.BIN
MD5: d2a31462ed13852894b1984c24646e30
SHA1: 257d5cf8bd3f53d8d3be2f7bf8eaa1d460f469a5
SHA256: f04fade72489e02ebd8373cbc1eceec887f7a2cdbed4e56518a5c8a6ba742340
STM27512-ODD_BIOS.BIN
MD5: c2dcd048243016205050f87a3607b5b5
SHA1: 2a902beb3be538c01b4667f16898139cbec24437
SHA256: 3589460d819488d75f0d1342b40eeb53d2f9a4eee6bf7d51d7a54b9f3ae9d032
Pliki te po połączeniu tworzą pełny obraz BIOS o rozmiarze 128 KB.
Struktura BIOS Hyundai SUPER-LT4 – trzy warstwy firmware
Analiza binarna BIOS-u pokazuje, że obraz nie jest jednorodny. Można w nim wyróżnić trzy główne obszary funkcjonalne.
Systemowy BIOS Award
Podstawę stanowi BIOS Award, odpowiedzialny za:
- procedurę POST
- inicjalizację sprzętu
- obsługę przerwań BIOS
- komunikację z urządzeniami
Jest to wersja dostosowana do platformy 286, bez późniejszych rozszerzeń znanych z komputerów 386 / 486.
VGA BIOS Cirrus Logic
Na początku obrazu znajduje się zintegrowany firmware grafiki:
Cirrus Logic VGA BIOS (Stingray) Version 2.22
To oznacza, że:
- układ graficzny nie posiada osobnej pamięci ROM
- jego inicjalizacja odbywa się w ramach BIOS-u systemowego
To rozwiązanie było typowe dla konstrukcji OEM oraz komputerów przenośnych.
Setup Hyundai – warstwa OEM
Najbardziej charakterystycznym elementem BIOS-u jest setup systemowy, który został rozszerzony przez producenta. Zawiera on funkcje specyficzne dla tego modelu, niedostępne w standardowym BIOS-ie desktopowym.
Funkcje BIOS – co można było konfigurować
Analiza BIOS-u pokazuje, że użytkownik miał dostęp do funkcji wykraczających poza standardowy setup PC/AT.
Możliwe było między innymi:
- przełączanie częstotliwości procesora (6 MHz / 12 MHz)
- wybór wyświetlania (Internal LCD / External CRT)
- zarządzanie energią (Power Down, Sleep, HDD Power Down)
- obsługa zewnętrznych napędów FDD
- konfiguracja dysków twardych poprzez profile (np. CONNER 20MB, 40MB)
- wykorzystanie pamięci rozszerzonej EMS 4.0
Informacje ukryte w BIOS-ie
Dump BIOS-u zawiera również dane, które nie są widoczne dla użytkownika, ale mają dużą wartość analityczną.
Znalezione informacje obejmują:
- identyfikację modelu: Hyundai SUPER LT4
- wersję setupu: 1.0
- dane o autorze / marce firmware: ADVENT CO., Seoul, Korea
- daty wskazujące na rok 1990
To pokazuje, że firmware był tworzony lokalnie przez OEM, a nie tylko dostarczony przez Award.
BIOS jako odzwierciedlenie sprzętu
Jednym z najciekawszych wniosków jest pełna zgodność BIOS-u z fizyczną konstrukcją komputera. Firmware:
- rozpoznaje i obsługuje układy Cirrus Logic
- uwzględnia możliwość zmiany taktowania CPU
- zawiera funkcje dla LCD i zewnętrznego monitora
- obsługuje zewnętrzne urządzenia
To oznacza, że BIOS nie jest uniwersalny – jest ściśle dopasowany do tej konkretnej płyty głównej komputera Hyundai SUPER-LT4.
Znaczenie dumpa BIOS-u w kontekście retro sprzętu
Dump BIOS-u Hyundai SUPER-LT4 ma znaczenie wykraczające poza samą analizę jednego komputera. Pozwala on:
- zachować firmware w formie archiwalnej
- analizować architekturę systemów PC/AT
- odtwarzać konfiguracje historyczne
- diagnozować i naprawiać sprzęt
W przypadku tak rzadkiego modelu jest to jedno z niewielu dostępnych źródeł wiedzy o jego działaniu.
Wniosek
BIOS Hyundai SUPER-LT4 to przykład firmware z początku lat 90., który łączy klasyczny Award BIOS z rozszerzeniami OEM dostosowanymi do komputera przenośnego. Zintegrowany VGA BIOS, obsługa trybów pracy CPU oraz funkcje zarządzania energią pokazują, że już w erze 80286 producenci eksperymentowali z rozwiązaniami znanymi później z laptopów.
Analiza dumpa BIOS-u nie tylko pozwala zrozumieć działanie tego konkretnego komputera, ale także pokazuje, jak wyglądała ewolucja firmware w kierunku bardziej zintegrowanych i sprzętowo powiązanych systemów.
