Wymiana kondensatorów w sekcji zasilania na płytce PCB Hyundai SUPER-LT4 (power unit recap)

Wymiana kondensatorów elektrolitycznych w Hyundai SUPER-LT4 to jeden z tych tematów, który z pozoru wygląda banalnie, ale w praktyce decyduje o tym, czy komputer w ogóle działa stabilnie. W moim egzemplarzu recap sekcji zasilania okazał się kluczowy – to właśnie on rozwiązał problemy ze startem i zachowaniem systemu po włączeniu.

Hyundai SUPER-LT4 recap zasilania – dlaczego się za to zabrałem

Hyundai SUPER-LT4 to luggable PC z przełomu lat 80. i 90., czyli konstrukcja oparta o przetwornicę impulsową. To nie jest prosty zasilacz liniowy, tylko układ, który musi dostarczyć stabilne napięcia do płyty głównej, logiki i wyświetlacza.

W praktyce po ponad 30 latach kondensatory elektrolityczne:

• tracą pojemność
• mają wysokie ESR
• przestają stabilizować napięcia
• powodują problemy przy starcie

W moim przypadku objawy były bardzo typowe.

Objawy przed recapem

Zanim zabrałem się za wymianę kondensatorów, komputer zachowywał się tak:

• nie startował od razu po włączeniu
• czasem potrzebował kilku prób
• miał niestabilny start POST
• obraz pojawiał się z opóźnieniem

To jest dokładnie ten moment, w którym warto przestać zgadywać i zrobić recap.

Jak wygląda sekcja zasilania w tym modelu

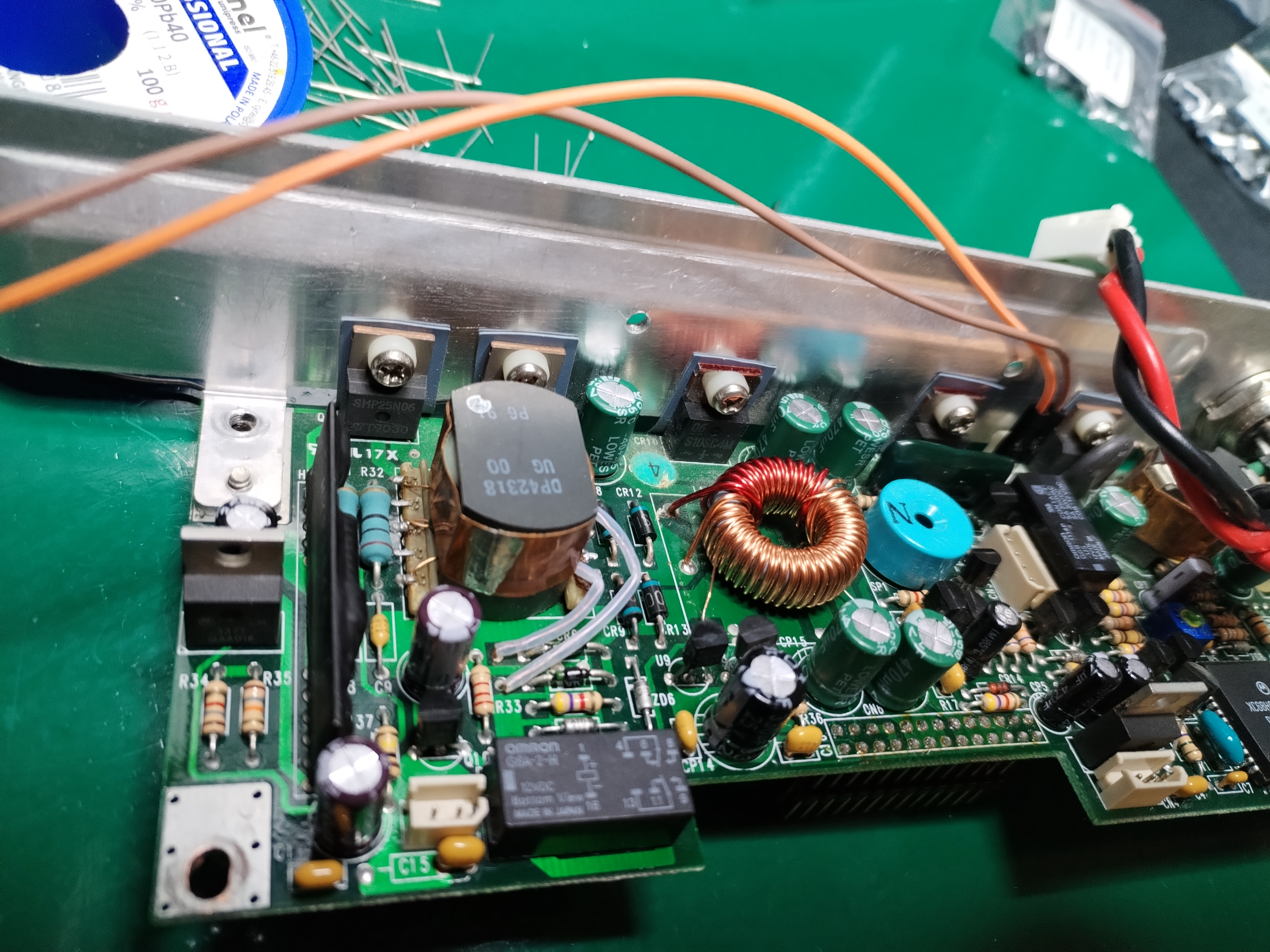

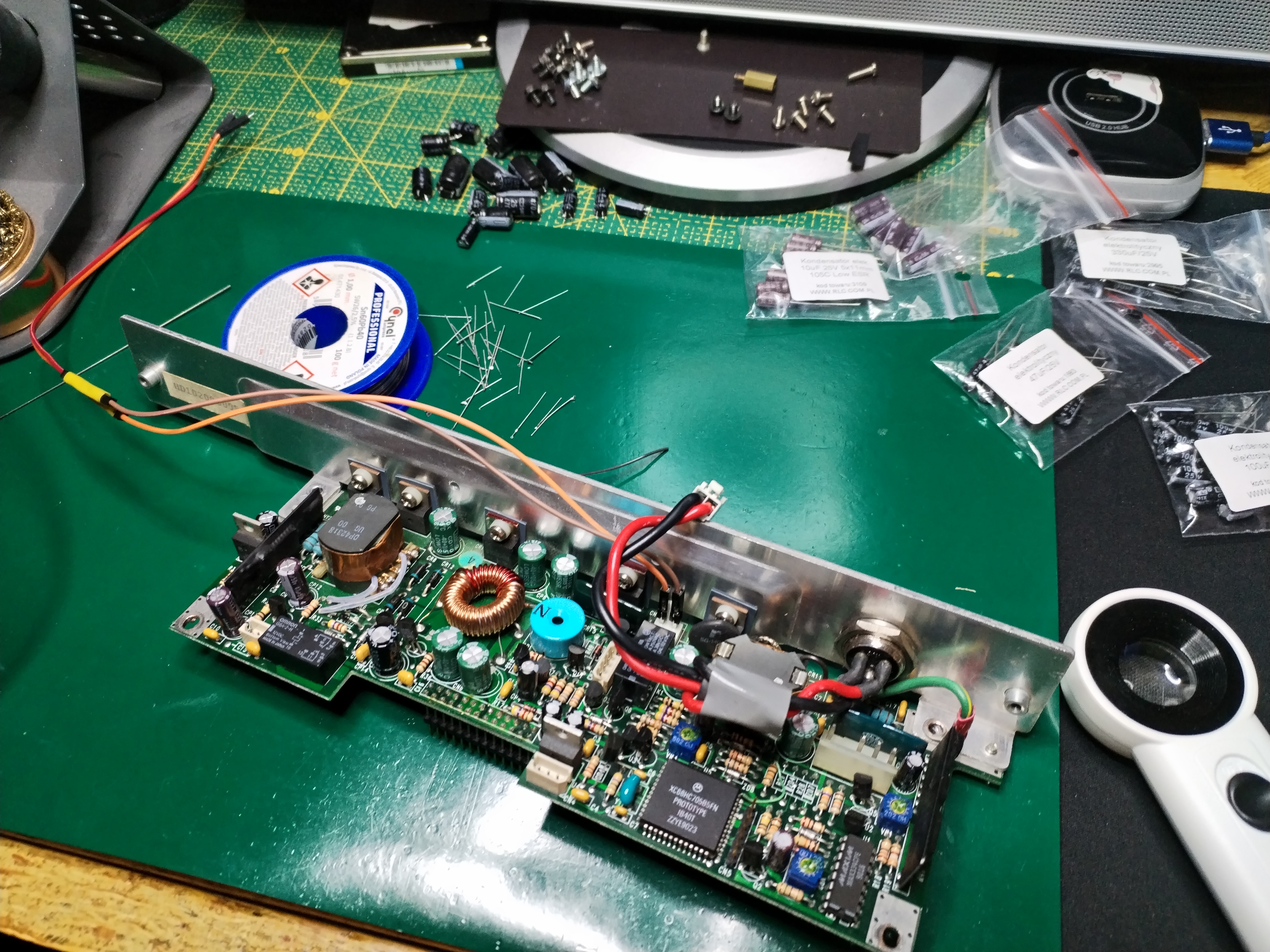

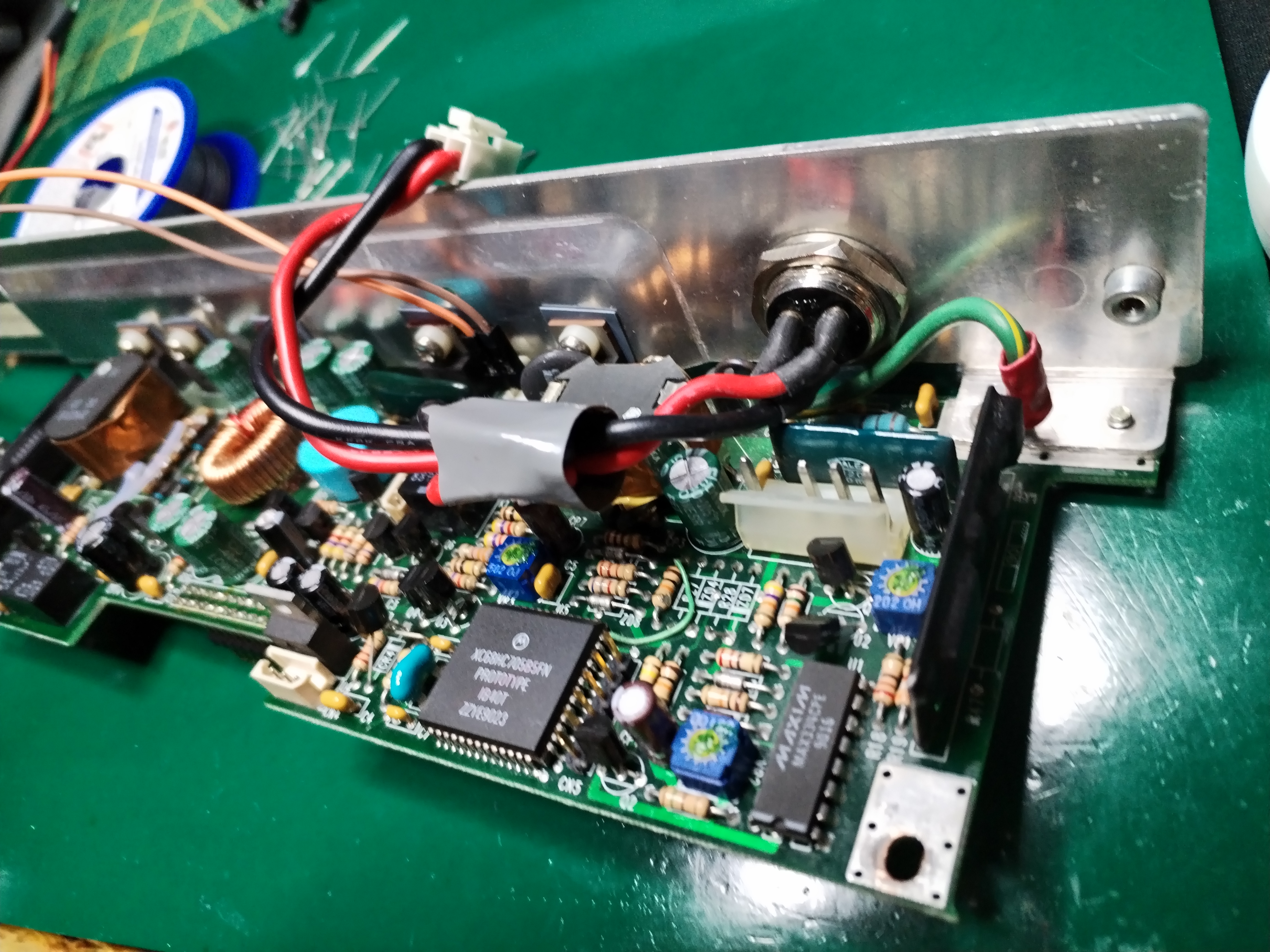

Po rozebraniu sprzętu widać od razu, że to nie jest prosty układ. Na płytce zasilania mamy:

• przetwornicę impulsową opartą o elementy dyskretne
• cewkę toroidalną
• diody i tranzystory mocy
• kilka gałęzi filtrujących napięcia

I to właśnie kondensatory odpowiadają za stabilność całego tego układu.

Recap – co dokładnie wymieniłem

Zdecydowałem się nie kombinować i zrobić pełny recap sekcji zasilania. Wymieniłem wszystkie elektrolity.

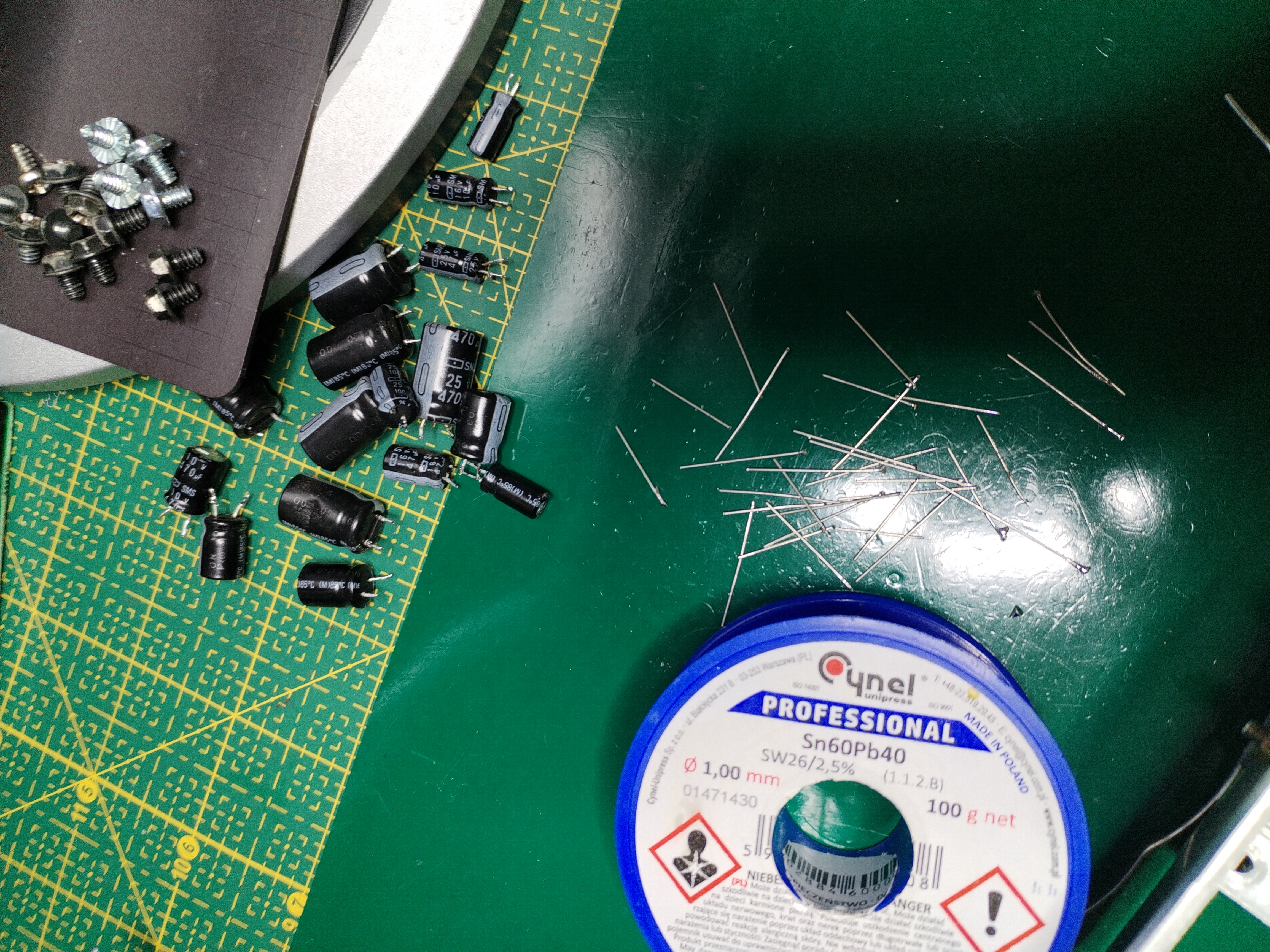

Łącznie było to 17 sztuk:

• 470 µF: 5x 25 V, 2x 10 V
• 330 µF: 1x 16 V
• 100 µF: 1x 25 V
• 47 µF: 2x 35 V, 2x 25 V, 1x 16 V
• 10 µF: 2x 16 V
• 3.3 µF: 1x 50 V

Zastosowałem współczesne kondensatory, co w praktyce oznacza niższe ESR i dużo lepszą stabilność pracy przetwornicy.

Błąd podczas recapu – odwrócona polaryzacja

I tutaj ciekawostka z praktyki – podczas pracy popełniłem klasyczny błąd i jeden z kondensatorów wlutowałem odwrotnie.

Efekt był natychmiastowy:

• kondensator wystrzelił
• układ przestał działać poprawnie

Na szczęście skończyło się tylko na tym. Po poprawieniu polaryzacji i wymianie elementu komputer uruchomił się normalnie.

Dlaczego nic się nie uszkodziło

Wbrew pozorom to nie był cud.

W takich układach kondensator bardzo często działa jak pierwszy element, który „przyjmuje na siebie” błąd. W praktyce:

• to on ulega uszkodzeniu jako pierwszy
• chroni dalszą część układu
• ogranicza skutki błędu montażowego

Do tego dochodzi fakt, że stare przetwornice są dość odporne i mają spory margines tolerancji.

Na co zwracam uwagę przy wymianie kondensatorów

Po tym doświadczeniu jeszcze bardziej pilnuję kilku rzeczy:

• poprawnej polaryzacji
• napięcia pracy (nie schodzę poniżej oryginału)
• jakości kondensatorów (w przetwornicach najlepiej low ESR)
• stanu lutów przy elementach mocy

W starych płytach oznaczenia potrafią być mylące, więc warto mieć zdjęcie przed demontażem.

Efekt po recapie

Po wymianie kondensatorów różnica była wyraźna:

• komputer startuje za pierwszym razem
• nie ma już opóźnień
• POST jest stabilny
• całość zachowuje się przewidywalnie

To jest dokładnie to, czego oczekuje się po poprawnie działającej sekcji zasilania.

Recap a problemy z LCD

W moim przypadku problem z LCD nadal istnieje, ale recap był pierwszym krokiem, który trzeba było zrobić.

Sekcja zasilania odpowiada również za napięcia związane z wyświetlaczem, więc zużyte kondensatory mogą powodować:

• brak podświetlenia
• opóźnione uruchamianie
• niestabilny obraz

Dlatego zawsze zaczynam od zasilania.

Dlaczego recap w retro sprzęcie to podstawa

Po ponad 30 latach kondensatory elektrolityczne są po prostu zużyte. To nie jest opcjonalna modernizacja, tylko podstawowa czynność serwisowa.

W tym konkretnym przypadku recap nie tylko poprawił działanie, ale w praktyce przywrócił komputer do życia.

I to jest najważniejszy wniosek z tej naprawy – zanim zaczniesz podejrzewać BIOS, płytę główną czy egzotyczne usterki, warto zacząć od rzeczy najbardziej oczywistej.

Czyli od zasilania.
