Seagate ST41200N – ponad gigabajtowy dysk SCSI z czasów, gdy 1 GB robił wrażenie

Seagate ST41200N to 5,25-calowy dysk twardy SCSI-2 z rodziny WREN 7, który dobrze pokazuje, jak wyglądały profesjonalne nośniki danych na początku lat 90. Dzisiaj 1 GB pojemności nie robi żadnego wrażenia, ale w momencie debiutu taki dysk był sprzętem z wyższej półki. Nie był przeznaczony do typowego domowego komputera z kontrolerem IDE, tylko raczej do stacji roboczych, serwerów, komputerów UNIX, zaawansowanych zestawów Macintosh i maszyn, w których liczyła się stabilność, przewidywalność oraz możliwość pracy z interfejsem SCSI.

Na pierwszy rzut oka Seagate ST41200N wygląda jak kawał solidnego przemysłowego sprzętu. To nie jest mały, lekki dysk 3,5 cala, jaki kojarzymy z późniejszych komputerów PC. To pełnowysokościowy dysk 5,25 cala, czyli urządzenie zajmujące tyle miejsca, ile dawniej zajmowały duże napędy optyczne lub napędy taśmowe. Sama elektronika robi wrażenie: duża płytka PCB, sporo układów scalonych, terminatory SCSI, zworki konfiguracyjne i klasyczny projekt z epoki, w której kontroler dysku był widoczny fizycznie, a nie ukryty w miniaturowym układzie na małej płytce.

Czym jest Seagate ST41200N

Seagate ST41200N należy do rodziny WREN 7. Jest to dysk twardy 5,25 cala, full-height, z interfejsem SCSI-2 Single-Ended. W praktyce oznacza to, że mamy do czynienia z dużym, profesjonalnym dyskiem SCSI o pojemności około 1 GB, przeznaczonym do pracy w komputerach i systemach, w których typowy interfejs IDE mógł być zbyt ograniczony.

Warto od razu wyjaśnić jedną rzecz: nazwa ST41200N może mylić osoby kojarzące legendarny model Seagate ST-412. ST-412 był znacznie starszym dyskiem MFM o pojemności około 10 MB, znanym z wczesnych komputerów PC. ST41200N to zupełnie inna generacja sprzętu. Podobieństwo w nazwie jest bardziej pułapką historyczną niż realnym pokrewieństwem użytkowym. ST41200N to dysk SCSI-2 z początku lat 90., przekraczający barierę gigabajta, z wbudowaną inteligencją kontrolera i funkcjami typowymi dla profesjonalnych nośników danych.

Końcówka „N” w modelu wskazuje na wariant Single-Ended. Istniały także odmiany różniące się interfejsem lub przeznaczeniem, na przykład wersje differential albo warianty dla określonych konfiguracji OEM. Przy uruchamianiu takiego dysku trzeba więc zwracać uwagę nie tylko na sam numer modelu, ale też na końcowe oznaczenie.

Najważniejsze dane techniczne Seagate ST41200N

Seagate ST41200N nie jest szybki według współczesnych standardów, ale jak na swój czas był bardzo poważnym nośnikiem danych. Jego specyfikacja dobrze pokazuje przejściowy moment w historii pamięci masowej: z jednej strony nadal mamy ogromną mechaniczną konstrukcję 5,25 cala, z drugiej strony pojawiają się już rozwiązania logiczne znane z dojrzalszych dysków SCSI.

Parametr	Seagate ST41200N
Rodzina	Seagate WREN 7
Format	5,25 cala, full-height
Interfejs	SCSI-2, Single-Ended
Złącze danych	50-pin narrow SCSI
Zasilanie	Molex 4-pin, 5 V i 12 V
Pojemność niesformatowana	około 1201,2 MB
Pojemność użytkowa	około 1,0-1,05 GB zależnie od formatowania
Prędkość obrotowa	3600 RPM
Średni czas dostępu	około 15 ms
Liczba talerzy	8
Liczba głowic	15
Liczba cylindrów	1931
Bufor	około 240-256 KB, zależnie od źródła i sposobu opisu
Masa	około 3,4 kg
Wysokość	około 82,55 mm



Najbardziej charakterystyczna jest tutaj fizyczna skala urządzenia. Masa około 3,4 kg dla dysku twardego brzmi dzisiaj niemal absurdalnie, ale w epoce pełnowysokościowych dysków 5,25 cala nie było to niczym niezwykłym. Ten dysk nie był dodatkiem do komputera. On był osobnym, ciężkim mechanizmem, który wymagał solidnego montażu, stabilnego zasilania i sensownego chłodzenia.

• ST41200N/ND (SCS/-2) Product Manual → hdd-seagate-st41200n-scsi-2-5-25-full-height-1992.pdf

Single-Ended SCSI – co to oznacza w tym dysku

Seagate ST41200N korzysta z interfejsu SCSI-2 w wersji Single-Ended, czyli SE. W takim sposobie transmisji każda linia sygnałowa jest odnoszona do masy. To klasyczny, popularny wariant SCSI spotykany w wielu komputerach, stacjach roboczych i starszych serwerach.

Dla porównania istniały także dyski SCSI differential. W starszym sprzęcie trzeba szczególnie uważać, ponieważ differential nie zawsze oznacza to samo, co późniejsze LVD znane z nowszych kontrolerów SCSI. Starsze HVD, czyli High Voltage Differential, nie jest bezpiecznym zamiennikiem dla zwykłego Single-Ended. Podłączenie niewłaściwego typu dysku do niewłaściwego kontrolera może skończyć się problemami, a w skrajnym przypadku uszkodzeniem sprzętu.

W praktyce do ST41200N należy szukać klasycznego kontrolera narrow SCSI 50-pin, obsługującego urządzenia Single-Ended. Dobrym tropem są kontrolery Adaptec z epoki, starsze kontrolery do komputerów PC, kontrolery stosowane w maszynach UNIX albo karty współpracujące ze starszymi napędami SCSI. Trzeba tylko pamiętać, że samo „SCSI” na naklejce nie wystarcza. Ważny jest typ sygnalizacji, złącze, terminacja i obsługiwany standard.

Dlaczego ten dysk był kiedyś sprzętem z wyższej półki

Na początku lat 90. pojemność około 1 GB była bardzo duża. W komputerach domowych nadal spotykało się dyski liczone w dziesiątkach lub setkach megabajtów. Dla użytkownika peceta 40 MB, 80 MB czy 120 MB mogło być normalnym zakresem pojemności, a gigabajt brzmiał jak przestrzeń robocza dla profesjonalistów. ST41200N był więc bliżej świata stacji roboczych, grafiki, DTP, UNIX-a, serwerów plików i zaawansowanych systemów niż zwykłego komputera do DOS-a.

W archiwalnych reklamach z epoki widać, że dyski z tej klasy były bardzo drogie. Wren 7 pojawiał się w ofertach dla Macintoshy jako nośnik około gigabajtowy, z cenami przekraczającymi 1000 dolarów. To dobrze ustawia kontekst. Dzisiaj taki dysk jest ciekawostką kolekcjonerską, ale kiedyś był realnym narzędziem pracy i dużą inwestycją.

Warto też zauważyć, że ST41200N pojawia się w dokumentacji Silicon Graphics jako Seagate Wren 7 1.05 GB SCSI Disk Drive. To nie znaczy, że każdy egzemplarz pochodził z SGI, ale pokazuje klasę sprzętu i środowisko, w którym takie dyski funkcjonowały. To były maszyny, gdzie SCSI nie było luksusem, tylko naturalnym elementem architektury.

Budowa i elektronika – co widać na płytce dysku

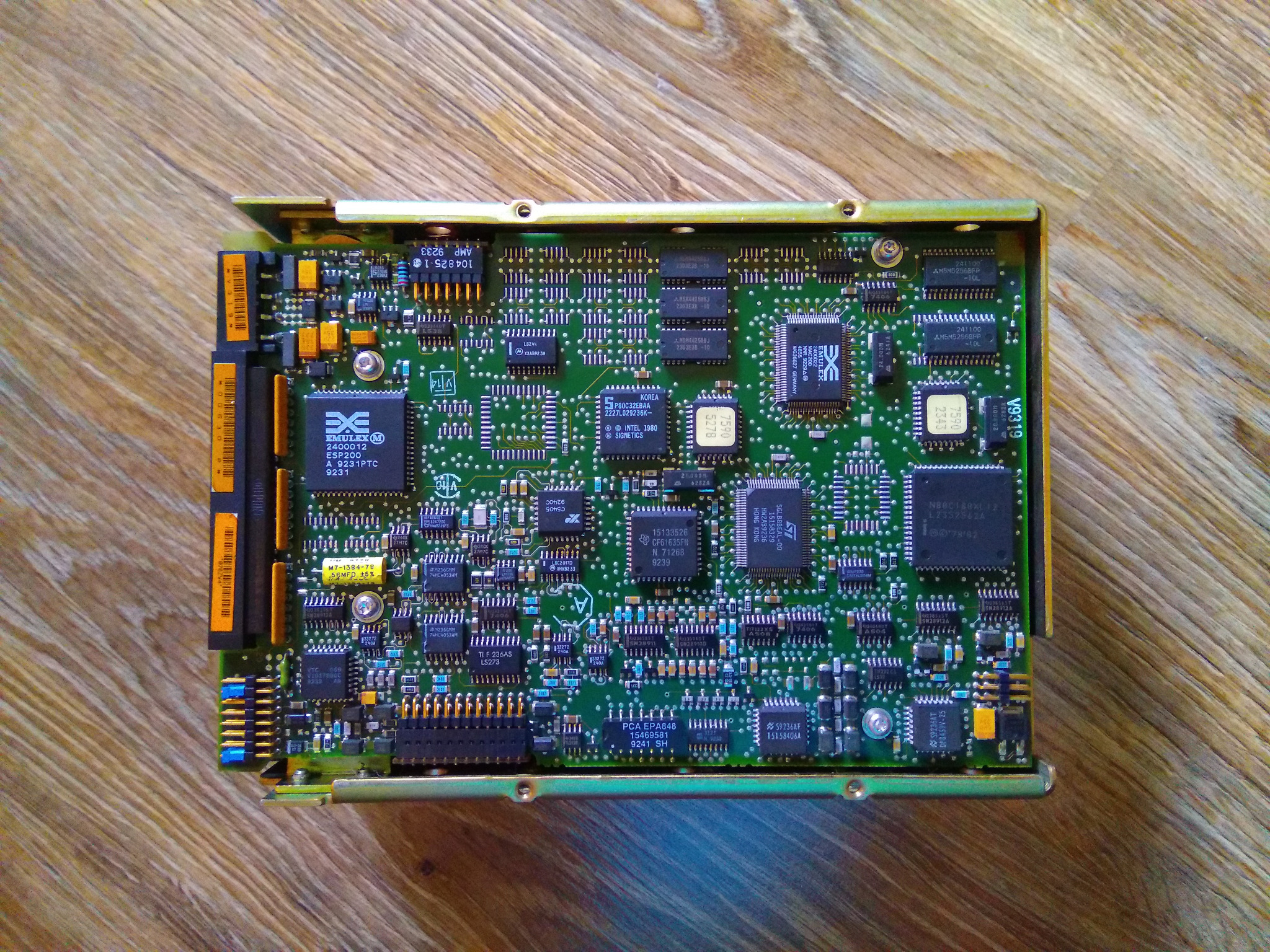

Na zdjęciu elektroniki ST41200N dobrze widać, że jest to sprzęt z okresu, w którym dysk twardy był rozbudowanym urządzeniem elektroniczno-mechanicznym. Duża płytka drukowana zajmuje praktycznie cały spód obudowy. Widać kontroler SCSI, pamięć buforującą, układy sterowania mechaniką, tor sygnałowy głowic, zworki konfiguracyjne i elementy terminacji magistrali.

Współczesne dyski mają znacznie bardziej zintegrowaną elektronikę. Tutaj wszystko jest bardziej „czytelne” wizualnie. Dla osoby interesującej się retro hardwarem to ogromna zaleta, bo można zrozumieć zasadę działania urządzenia, patrząc na jego fizyczną konstrukcję. Widać, że SCSI nie było tylko złączem, ale całym sposobem komunikacji z urządzeniem, które samo potrafiło obsługiwać część operacji bez ciągłego angażowania hosta.

Seagate określał WREN 7 jako urządzenie z wbudowanym kontrolerem SCSI. Dysk obsługiwał między innymi logiczne adresowanie bloków, funkcje cache, korekcję błędów, realokację wadliwych sektorów i komendy SCSI typowe dla inteligentnych peryferiów. Dla użytkownika oznaczało to, że system nie musiał znać fizycznej geometrii dysku w taki sposób, jak w starszych rozwiązaniach. To był jeden z powodów, dla których SCSI miało mocną pozycję w sprzęcie profesjonalnym.

Zone Bit Recording, cache i inne ciekawostki techniczne

Jedną z ciekawszych funkcji ST41200N jest Zone Bit Recording, czyli ZBR. W uproszczeniu chodzi o to, że liczba sektorów na ścieżkę nie musi być wszędzie taka sama. Zewnętrzne ścieżki talerza mają większy obwód niż wewnętrzne, więc można na nich zapisać więcej danych. Dzięki temu dysk wykorzystuje powierzchnię talerzy efektywniej niż starsze konstrukcje ze stałą liczbą sektorów na ścieżkę.

Dysk obsługiwał również prefetch i cache wielosegmentowy. Takie rozwiązania miały poprawiać wydajność przy odczycie kolejnych danych, szczególnie wtedy, gdy system operacyjny lub aplikacja wykonywały przewidywalne operacje. Współcześnie cache dysku jest czymś oczywistym, ale w kontekście początku lat 90. warto docenić, że ten nośnik miał już dość zaawansowane mechanizmy zarządzania transferem.

Ciekawa jest także funkcja Zero Latency Read. Jej zadaniem było ograniczenie opóźnienia wynikającego z oczekiwania na właściwy sektor podczas obrotu talerza. Nie była to funkcja magiczna i działała w określonych warunkach, ale pokazuje kierunek rozwoju ówczesnych dysków: producenci walczyli nie tylko o pojemność, ale też o minimalizowanie strat wynikających z mechanicznej natury nośnika.

ST41200N obsługiwał również kolejkowanie komend, do 16 poleceń. To kolejny element, który pasuje bardziej do świata SCSI i stacji roboczych niż do prostego dysku w komputerze domowym. Magistrala SCSI od początku była projektowana z myślą o wielu urządzeniach, większej autonomii peryferiów i lepszym zarządzaniu pracą w bardziej złożonych systemach.

Terminacja SCSI, ID dysku i zworki

Przy uruchamianiu Seagate ST41200N najważniejsze są trzy rzeczy: poprawne SCSI ID, terminacja i zgodność interfejsu. Dysk ma zworki pozwalające ustawić identyfikator urządzenia na magistrali SCSI. W klasycznym narrow SCSI dostępne są identyfikatory od 0 do 7, przy czym kontroler często zajmuje ID 7. Jeśli dysk jest jedynym urządzeniem na taśmie, najczęściej można ustawić go jako ID 0, ale zawsze warto sprawdzić, co widzi kontroler i jakie ma ustawienia BIOS.

Terminacja jest równie ważna. SCSI działa jako magistrala, która musi być poprawnie zakończona na końcach. Jeśli dysk znajduje się na końcu taśmy, zwykle powinien mieć aktywną terminację. Jeśli jest w środku łańcucha, terminacja na nim nie powinna być włączona. W ST41200N terminatory są fizycznie dostępne w postaci modułów SIP, co jest bardzo charakterystyczne dla starszych urządzeń SCSI.

Trzeba też uważać na zasilanie terminatorów, czyli terminator power. Może ono pochodzić z dysku albo z magistrali. Nieprawidłowe ustawienie nie zawsze kończy się awarią, ale może powodować problemy z wykrywaniem urządzenia, błędy transferu, zawieszanie kontrolera albo pozornie losowe problemy przy starcie systemu.

Zasilanie i start silnika

Seagate ST41200N wymaga klasycznego zasilania przez Molex: 5 V i 12 V. Nie jest to jednak dysk, który można traktować jak lekki napęd z późniejszych lat. Podczas startu pobiera zauważalny prąd, szczególnie z linii 12 V, ponieważ musi rozpędzić duży mechanizm talerzy. Według danych technicznych chwilowy pobór na 12 V przy rozruchu może dochodzić do kilku amperów.

To ma znaczenie przy testowaniu. Stary, słaby albo niestabilny zasilacz może sprawić, że dysk nie ruszy poprawnie, będzie się resetował albo kontroler SCSI nie zdąży go wykryć. W przypadku takich dysków warto używać solidnego zasilacza AT lub ATX, najlepiej sprawdzonego pod obciążeniem. Dobrze też nie podłączać dysku na gorąco. W dokumentacji producent wyraźnie ostrzegał przed podawaniem zasilania przez wpinanie aktywnego przewodu do złącza zasilania.

Ciekawą funkcją jest opóźniony start silnika. W systemach z kilkoma dyskami jednoczesne rozpędzenie wszystkich napędów mogłoby przeciążyć zasilacz. Dlatego dyski SCSI często pozwalały na start po komendzie z kontrolera albo z opóźnieniem zależnym od ID urządzenia. W ST41200N opóźnienie mogło być liczone jako 16 sekund pomnożone przez numer ID. To bardzo praktyczne rozwiązanie w serwerach i stacjach roboczych z wieloma napędami.

Jak bezpiecznie uruchomić ST41200N dzisiaj

Jeśli trafia do nas taki dysk po wielu latach leżenia, nie warto podchodzić do niego jak do zwykłego nośnika z szuflady. Najpierw trzeba obejrzeć płytkę elektroniki, złącza, ślady korozji, uszkodzone elementy, kondensatory i stan pinów. Warto też sprawdzić, czy na obudowie nie ma śladów upadku. To ciężki dysk, więc uderzenie mogło zrobić więcej szkody niż w mniejszym napędzie.

Do pierwszego uruchomienia najlepiej przygotować prosty, kontrolowany zestaw:

• sprawny zasilacz z mocną linią 12 V,
• kontroler narrow SCSI 50-pin zgodny z Single-Ended,
• dobra taśma SCSI,
• poprawnie ustawione SCSI ID,
• prawidłowa terminacja magistrali,
• komputer testowy, na którym można spokojnie wejść do BIOS kontrolera SCSI.

Po włączeniu zasilania warto nasłuchiwać pracy mechaniki. Taki dysk powinien mieć charakterystyczny, dość masywny dźwięk startu. Jeśli talerze nie ruszają, dysk klika, wielokrotnie próbuje startować albo wydaje metaliczne dźwięki, lepiej go nie męczyć. W przypadku cennych danych nie należy wykonywać kolejnych prób „dla testu”, bo każdy nieudany start może pogorszyć stan mechaniki.

Jeśli dysk zostanie wykryty przez kontroler, kolejnym krokiem może być odczyt identyfikacji urządzenia i wykonanie kopii sektorowej. Przy retro sprzęcie warto przyjąć zasadę: najpierw obraz nośnika, później zabawa systemem plików. Nawet jeśli dysk działa, nadal ma ponad 30 lat i nie ma sensu traktować go jako pewnego magazynu danych.

Czy ST41200N nadaje się jeszcze do używania

Technicznie tak, jeśli egzemplarz jest sprawny. Praktycznie trzeba go traktować jako sprzęt historyczny, a nie codzienny magazyn danych. To świetny dysk do uruchomienia w retro stacji roboczej, starym serwerze, komputerze z kontrolerem SCSI albo jako eksponat do artykułu o historii pamięci masowej. Nie jest natomiast rozsądnym wyborem do przechowywania ważnych plików.

Największą wartością ST41200N jest dzisiaj jego charakter. To nośnik z epoki, w której dysk twardy miał własną akustykę, masę, temperaturę pracy i wyraźnie wyczuwalną mechanikę. Dla kolekcjonera retro hardware to coś zupełnie innego niż anonimowy dysk SATA 500 GB z późniejszych lat. WREN 7 jest urządzeniem, które można opisać, obejrzeć, usłyszeć i zrozumieć jako element konkretnego etapu rozwoju komputerów.

Wartość kolekcjonerska i kontekst retro

Seagate ST41200N może być interesujący kolekcjonersko z kilku powodów. Po pierwsze, to pełnowysokościowy dysk 5,25 cala, a takie konstrukcje są coraz mniej powszechne. Po drugie, przekracza symboliczną granicę 1 GB, która na początku lat 90. była dla wielu użytkowników czymś bardzo dużym. Po trzecie, jest to dysk SCSI, czyli nośnik związany z segmentem profesjonalnym, a nie typowym komputerem domowym. Po czwarte, rodzina WREN pojawia się w kontekście stacji roboczych, serwerów, Macintoshy i sprzętu UNIX.

Dla artykułu retro warto pokazać go nie tylko jako zbiór parametrów, ale jako przedmiot z historią. Pełna wysokość obudowy, 8 talerzy, 15 głowic, 3600 obrotów na minutę, fizyczne terminatory SCSI i zworki ID mówią więcej o epoce niż sama pojemność. Ten dysk pochodzi z czasu, gdy konfiguracja sprzętu wymagała wiedzy, dokumentacji i cierpliwości. Użytkownik musiał rozumieć, czym jest ID urządzenia, terminacja, typ interfejsu, start silnika i formatowanie niskopoziomowe w kontekście SCSI.

Ciekawym detalem historycznym jest również sposób dystrybucji wiedzy technicznej. W dokumentach i zestawieniach z epoki pojawiają się numery faksów, biuletyny techniczne i BBS-y. Dzisiaj wpisujemy model dysku w wyszukiwarkę. Wtedy dostęp do dokumentacji był częścią kompetencji serwisowej. Trzeba było wiedzieć, gdzie zadzwonić, z jakiego biuletynu skorzystać i jak odczytać schemat zworek.

ST41200N jako przykład zmiany w historii dysków twardych

Seagate ST41200N dobrze pokazuje przejście od prostych dysków zależnych od kontrolera do bardziej samodzielnych, inteligentnych urządzeń SCSI. Starsze konstrukcje wymagały od komputera większej wiedzy o fizycznej geometrii nośnika. W dyskach takich jak WREN 7 coraz więcej odpowiedzialności przejmowała elektronika samego napędu. Host widział logiczne bloki, a dysk zajmował się wewnętrzną organizacją danych, korekcją błędów i realokacją sektorów.

To kierunek, który z czasem stał się normą. Dzisiejsze dyski HDD i SSD również ukrywają ogromną część swojej wewnętrznej pracy. System operacyjny nie musi wiedzieć, gdzie fizycznie znajduje się dana komórka pamięci albo sektor. Dostaje logiczny adres i korzysta z urządzenia przez ustalony interfejs. ST41200N jest więc ciekawym ogniwem pośrednim: nadal wielki, ciężki i mechaniczny, ale już z funkcjami, które zapowiadają współczesne podejście do nośników danych.

Na co uważać przy zakupie takiego dysku

Kupując ST41200N, trzeba pamiętać, że większość egzemplarzy ma już ponad trzy dekady. Sam fakt, że dysk się obraca, nie oznacza jeszcze, że jest w pełni sprawny. Warto pytać sprzedawcę o wykrywanie przez kontroler SCSI, test powierzchni, możliwość odczytu danych SMART nie ma tutaj takiego znaczenia jak w nowszych dyskach, więc ważniejsze są klasyczne testy sektorowe i stabilność pracy.

Trzeba też upewnić się, czy kupowany model to rzeczywiście ST41200N, a nie ST41200ND albo inna odmiana. Różnice w końcówce modelu mogą mieć znaczenie dla zgodności z kontrolerem. Przy takim sprzęcie jedna litera może decydować o tym, czy dysk będzie można bezpiecznie podłączyć do posiadanego zestawu.

Najlepiej traktować zakup jako projekt retro, a nie szybki sposób na zdobycie nośnika danych. Do kompletu przyda się kontroler SCSI, taśma, terminator, odpowiedni komputer testowy i trochę cierpliwości. Bez tego nawet sprawny egzemplarz może wyglądać na uszkodzony tylko dlatego, że magistrala SCSI jest źle skonfigurowana.

Dlaczego Seagate ST41200N nadal jest ciekawy

Seagate ST41200N jest ciekawy, bo łączy kilka światów: mechaniczną potęgę pełnowysokościowych dysków 5,25 cala, profesjonalny interfejs SCSI, symboliczną pojemność około 1 GB i zaawansowane jak na swoje czasy funkcje kontrolera. Nie jest to dysk praktyczny we współczesnym sensie, ale jako obiekt retro ma dużą wartość edukacyjną.

Można na nim dobrze wyjaśnić, czym było SCSI, po co stosowano terminację, dlaczego ustawiano ID urządzenia, jak działał opóźniony start silnika i jak bardzo różniły się profesjonalne nośniki danych od domowych dysków IDE. To także świetny przykład sprzętu, który warto zachować, udokumentować i opisać, zanim zniknie w anonimowych aukcjach jako „stary dysk SCSI”.

Dzisiaj ST41200N najlepiej traktować jako kawał historii komputerów. Ciężki, głośny, wymagający i kompletnie niepraktyczny w porównaniu z nowoczesnym SSD, ale właśnie przez to fascynujący. To dysk z czasów, gdy 1 GB był przestrzenią roboczą dla profesjonalistów, a uruchomienie nośnika wymagało nie tylko kabla i zasilania, ale też realnej wiedzy o sprzęcie.
