Wpis partycji w MBR – jak działa tablica partycji i jak naprawić problem bootowania z karty CompactFlash ?

Są takie elementy w komputerze, które mają ogromne znaczenie, mimo że zajmują dosłownie kilka bajtów. Jednym z nich jest wpis partycji w MBR.

To właśnie te 16 bajtów decyduje o tym:

• czy system widzi dysk
• czy partycja się uruchomi
• czy dane są dostępne

Jeśli kiedykolwiek widziałeś komunikat typu „Missing operating system” albo system nagle przestał widzieć partycję, bardzo możliwe, że problem zaczyna się właśnie tutaj.

Czym jest MBR i gdzie znajduje się tablica partycji

MBR, czyli Master Boot Record, to pierwszy sektor dysku – dokładnie 512 bajtów.

Zawiera trzy kluczowe elementy:

• kod rozruchowy (bootloader)
• tablicę partycji
• sygnaturę końcową (55 AA)

Tablica partycji zajmuje 64 bajty i składa się z czterech wpisów. Każdy wpis opisuje jedną partycję i ma dokładnie 16 bajtów.

To właśnie w tych wpisach zapisane jest wszystko, co system musi wiedzieć o układzie danych na dysku.

Wpis partycji – tylko 16 bajtów, które opisują całą partycję

Każdy wpis zawiera komplet informacji:

• położenie partycji
• jej rozmiar
• typ systemu plików
• status bootowania

To ekstremalny minimalizm – zero nadmiarowości, zero zabezpieczeń. Jeden błędny bajt może sprawić, że system przestanie widzieć dane.

Struktura wpisu partycji – rozpiska bajt po bajcie

Każdy wpis partycji wygląda tak:

To właśnie te pola decydują o wszystkim.

Status partycji – która się uruchomi

Pierwszy bajt określa, czy partycja jest aktywna:

• 0x80 – partycja bootowalna
• 0x00 – zwykła

W praktyce tylko jedna partycja powinna mieć ustawione 0x80. Jeśli nie ma żadnej lub jest kilka – system może się nie uruchomić.

Typ partycji – jeden bajt, który zmienia wszystko

Ten bajt mówi systemowi, co znajduje się na partycji.

Najczęstsze wartości:

• 0x06 – FAT16
• 0x0B – FAT32
• 0x07 – NTFS
• 0x83 – Linux

Jeśli ten bajt zostanie uszkodzony:

• partycja może „zniknąć”
• dane nadal istnieją, ale system ich nie widzi

LBA – rzeczywiste położenie danych

Najważniejsze są dwa pola:

• początek partycji (LBA)
• liczba sektorów

To one definiują realny zakres danych na dysku.

Przykład: 3F 00 00 00 = sektor 63

To klasyczny start partycji w starszych systemach DOS i Windows 9x. Pole liczby sektorów określa rozmiar partycji i jej koniec.

CHS – pozostałość po dawnych czasach

CHS (Cylinder-Head-Sector) to stary sposób adresowania dysków.

Dziś:

• jest praktycznie ignorowany
• istnieje tylko dla kompatybilności

W nowoczesnych systemach liczy się tylko LBA.

Przykład wpisu partycji w praktyce

Weźmy taki zapis: 80 01 01 00 0B FE FF FF 3F 00 00 00 00 C0 3F 00

Analiza:

• 80 – partycja aktywna
• 0B – FAT32
• 3F 00 00 00 – start od sektora 63
• 00 C0 3F 00 – rozmiar partycji

Czyli klasyczna bootowalna partycja FAT32 na starym dysku.

Co się dzieje, gdy wpis partycji zostanie uszkodzony

To moment, w którym zaczynają się problemy.

Typowe objawy:

• dysk widoczny jako „nieprzydzielony”
• brak dostępu do partycji
• system nie startuje
• komunikaty o konieczności formatowania

Ważne: w wielu przypadkach dane nadal są na dysku. Problem polega tylko na tym, że system nie wie, gdzie ich szukać.

Jak naprawić problemy z MBR i wpisami partycji

W zależności od sytuacji masz kilka opcji:

• naprawa kodu MBR komendą fdisk /mbr
• odbudowa tablicy partycji narzędziami typu TestDisk
• ręczna edycja wpisów w hexie (zaawansowane)

Komenda: fdisk /mbr nadpisuje tylko kod rozruchowy i bardzo często rozwiązuje problemy z bootowaniem bez naruszania danych.

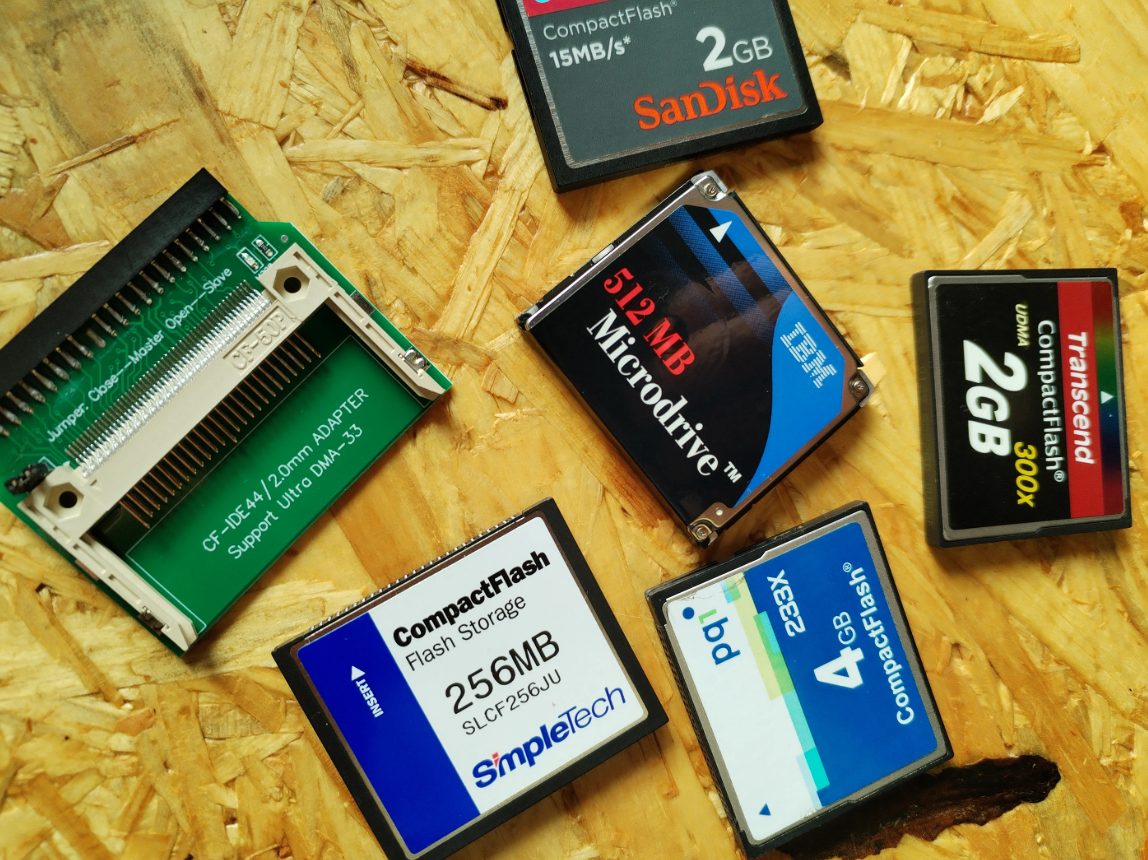

MBR, CompactFlash i brak bootowania – rozwiązanie problemu (boot fix)

W teorii karta CompactFlash przez adapter IDE działa jak zwykły dysk. W praktyce bardzo często pojawia się problem z bootowaniem.

Typowy scenariusz:

• instalujesz system na karcie CF
• BIOS ją widzi
• wszystko wygląda poprawnie
• a komputer nie startuje

Objawy:

• „Missing operating system”
• czarny ekran po POST
• brak reakcji mimo poprawnej instalacji

I tutaj wracamy do MBR.

W starszych konfiguracjach:

• BIOS ma ograniczenia względem nośników
• adaptery CF-IDE nie zawsze zachowują się jak klasyczny HDD
• zapisany MBR bywa niekompatybilny z danym sprzętem

Efekt – system nie potrafi się uruchomić, mimo że dane są poprawne.

W takich sytuacjach bardzo często pomaga: fdisk /mbr

Dlaczego:

• przywraca prosty, klasyczny kod rozruchowy
• eliminuje problemy kompatybilności
• pozwala BIOS-owi „dogadać się” z kartą CF

Z mojego doświadczenia to jeden z najczęstszych fixów przy retro buildach.

Szczególnie przy:

• płytach opartych o Intel 440BX
• starych BIOS-ach
• systemach typu DOS lub Windows 98

Dlaczego ta wiedza nadal ma znaczenie

Teoretycznie MBR został zastąpiony przez GPT, ale w praktyce:

• retro sprzęt nadal działa na MBR
• odzyskiwanie danych często zaczyna się od analizy tablicy partycji
• stare dyski IDE i karty CompactFlash bazują dokładnie na tym mechanizmie

W efekcie te 16 bajtów to nie tylko ciekawostka historyczna. To realne narzędzie diagnostyczne, które pozwala zrozumieć, co się dzieje z danymi na najniższym poziomie.

Bo na końcu dnia MBR działa jak mapa. Dane mogą być nienaruszone, ale jeśli mapa jest uszkodzona, system po prostu nie wie, jak do nich trafić.
