Action Replay do PlayStation – Gameinis G (KENT. / 2000). Analiza sprzętu, działanie i mod LED

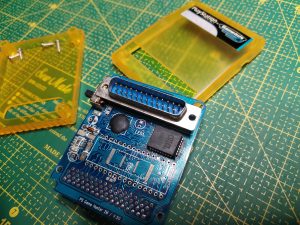

Jeśli kiedykolwiek miałeś PlayStation 1 i chciałeś mieć nieskończone życie w grze albo odpalić tytuł z innego regionu, bardzo możliwe, że trafiłeś na urządzenia typu Action Replay. To, co widzisz na zdjęciach, to nie tylko taki sprzęt – to jego ciekawy, mało opisany wariant: klon sprzedawany pod marką Gameinis, oparty o platformę sprzętową oznaczoną jako KENT / 2000.

To dobry przykład tego, jak wyglądał hardware hacking konsol pod koniec lat 90. – zanim modchipy i softmody stały się standardem.

Czym jest Action Replay do PS1

Action Replay to zewnętrzne urządzenie podłączane do PlayStation 1 przez port równoległy (Parallel I/O). Po uruchomieniu konsoli ładowało własne menu, które pozwalało m.in. na:

• aktywację cheatów (kody do gier)
• odblokowywanie poziomów i funkcji debug
• uruchamianie gier z innych regionów (PAL/NTSC)
• zarządzanie zapisami (save)
• w niektórych wersjach – komunikację z PC

To rozwiązanie działało bez ingerencji w samą konsolę. Wystarczyło wpiąć urządzenie i włączyć PS1.

Gameinis – czyli klon Action Replay

Egzemplarz ze zdjęć to wersja brandowana jako:

PlayStation Compatible – Gameinis – Action Replay

Nie jest to oryginalny produkt Datel (twórcy Action Replay), tylko tzw. klon OEM. W praktyce oznacza to:

• ten sam typ urządzenia co GameShark / Game Hunter
• inna nazwa handlowa
• często identyczne lub bardzo podobne PCB

To była standardowa praktyka na przełomie 1999–2001. Jeden projekt sprzętowy trafiał do wielu producentów, którzy sprzedawali go pod własną marką.

Analiza PCB – KENT / 2000

Na płytce znajdziemy oznaczenie:

KENT. / 2000

To bardzo ważna wskazówka.

Najprawdopodobniej:

• KENT to nazwa platformy sprzętowej lub projektu PCB
• 2000 odnosi się do roku projektu

Czyli mamy do czynienia z konstrukcją zaprojektowaną około roku 2000 – dokładnie w szczycie popularności tego typu urządzeń.

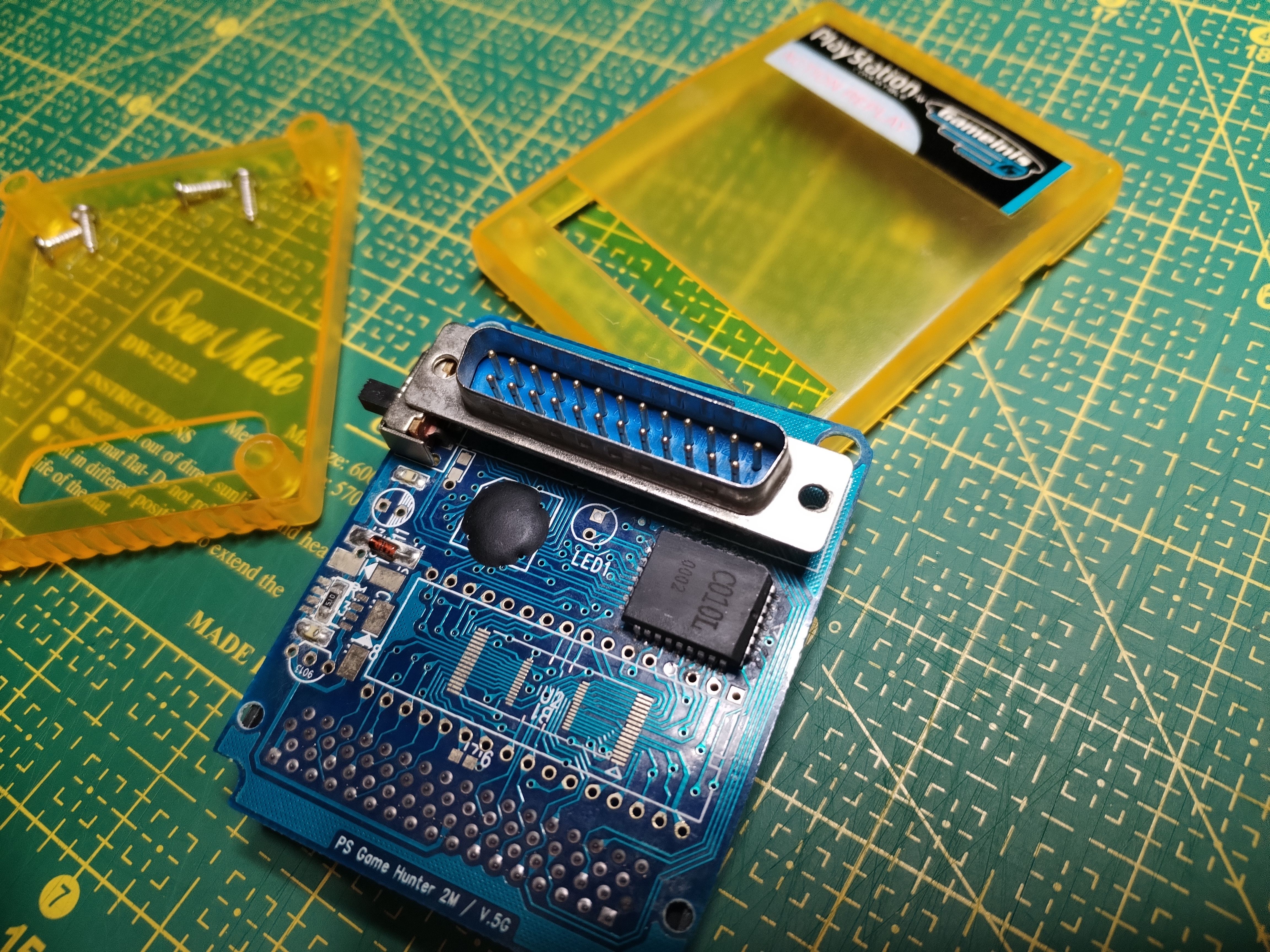

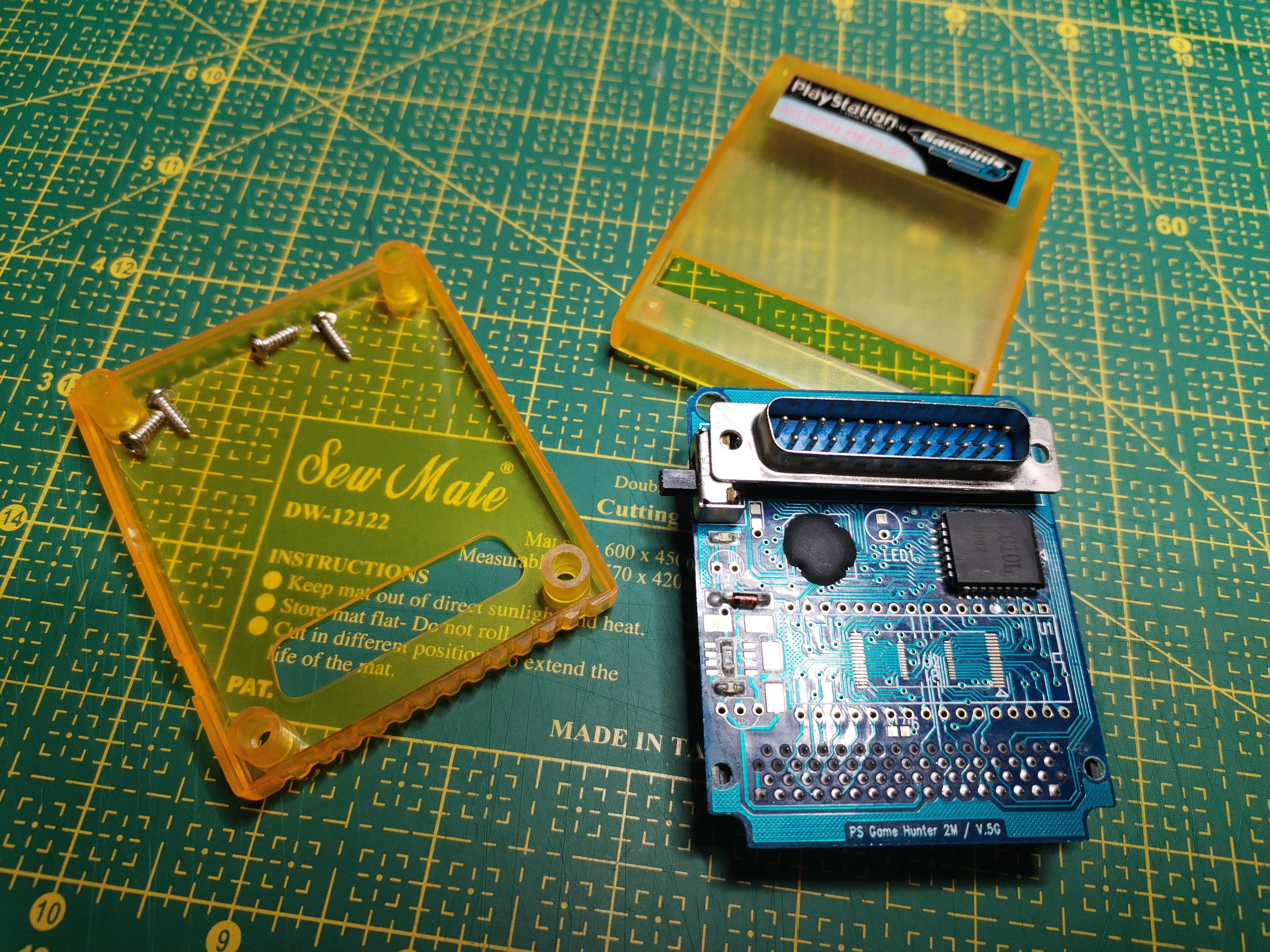

Co widać na płytce

PCB jest dość proste, ale sprytnie zaprojektowane:

• złącze DB25 – komunikacja z portem równoległym PS1
• mikrokontroler (oznaczenie DOTCON)
• pamięć na kody (wersja 2M)
• COB (chip-on-board) – zalany układ pod czarną żywicą
• niewlutowane elementy opcjonalne (LED, dodatkowe układy)

To ostatnie jest szczególnie ciekawe.

Jedna płytka – wiele wersji

Na PCB widać miejsca na:

• diodę LED (LED1)
• rezystor szeregowy
• dodatkowy układ (U2)

To oznacza, że:

• projekt był uniwersalny
• producent mógł tworzyć różne wersje urządzenia
• część funkcji była opcjonalna i zależała od ceny końcowej produktu

To klasyczny model produkcji OEM:
jedno PCB → wiele wariantów → różne marki

Jak działa Action Replay od strony technicznej

Urządzenie wykorzystuje port równoległy PS1 do ingerencji w pamięć operacyjną konsoli.

W uproszczeniu:

1. PS1 uruchamia kod z urządzenia
2. ładuje się menu Action Replay
3. użytkownik wybiera kody
4. urządzenie modyfikuje wartości w RAM podczas działania gry

To właśnie dlatego można było:

• zamrażać wartości (np. HP)
• zmieniać parametry gry w czasie rzeczywistym
• odblokowywać ukryte funkcje

To nie był „cheat” w sensie softu – to był hardware-level hack.

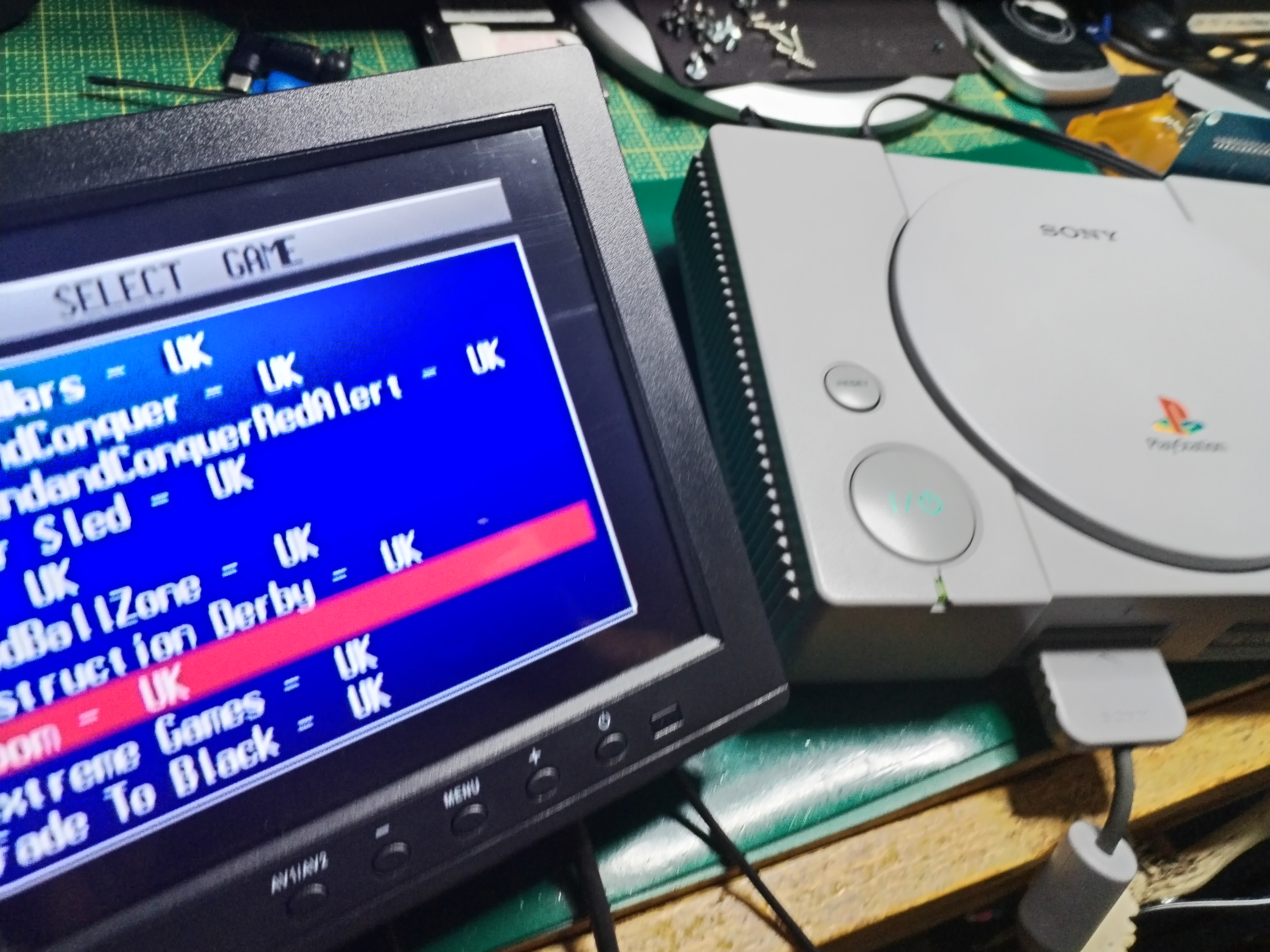

Test na prawdziwym sprzęcie

Urządzenie zostało przetestowane na realnym PlayStation 1 z portem równoległym.

Efekt:

• poprawne uruchomienie menu
• dostęp do listy gier i kodów
• pełna funkcjonalność

To potwierdza, że:

• elektronika działa poprawnie
• firmware jest sprawny
• komunikacja z konsolą przebiega bez problemów

Mod LED – ukryta funkcja sprzętu

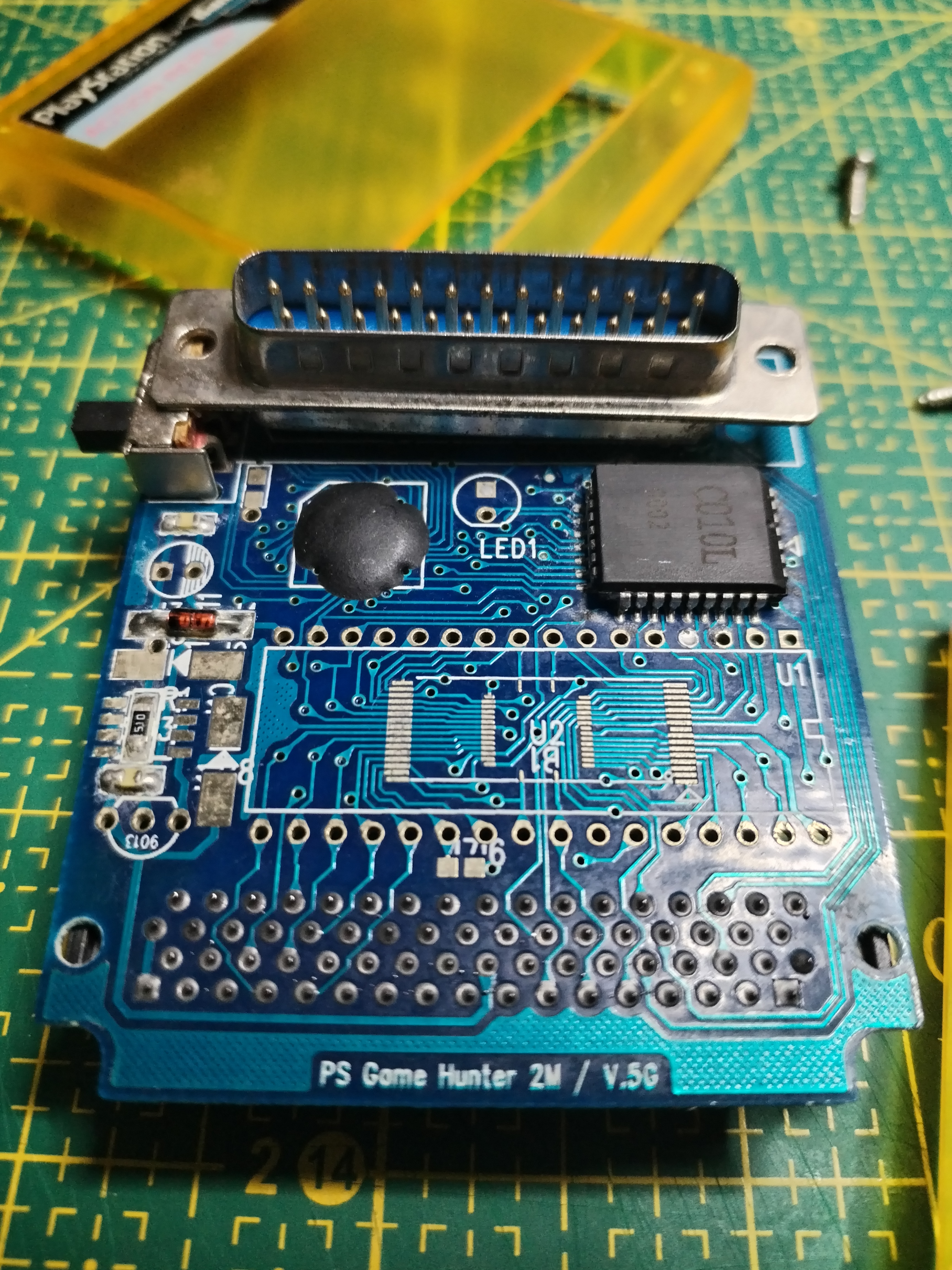

Najciekawszym odkryciem na PCB jest miejsce oznaczone jako LED1.

Wraz z nim:

• footprint pod rezystor
• gotowa ścieżka sygnałowa

To oznacza, że producent przewidział diodę LED, ale jej nie zamontował.

Jak wykonać mod LED

Wystarczy:

• wlutować rezystor 330–1000Ω (np. 470Ω)
• wlutować diodę LED (SMD lub przewlekaną)
• zachować polaryzację (katoda do GND)

Po uruchomieniu urządzenia LED może:

• świecić jako wskaźnik zasilania
• sygnalizować aktywność

Dlaczego to ma sens

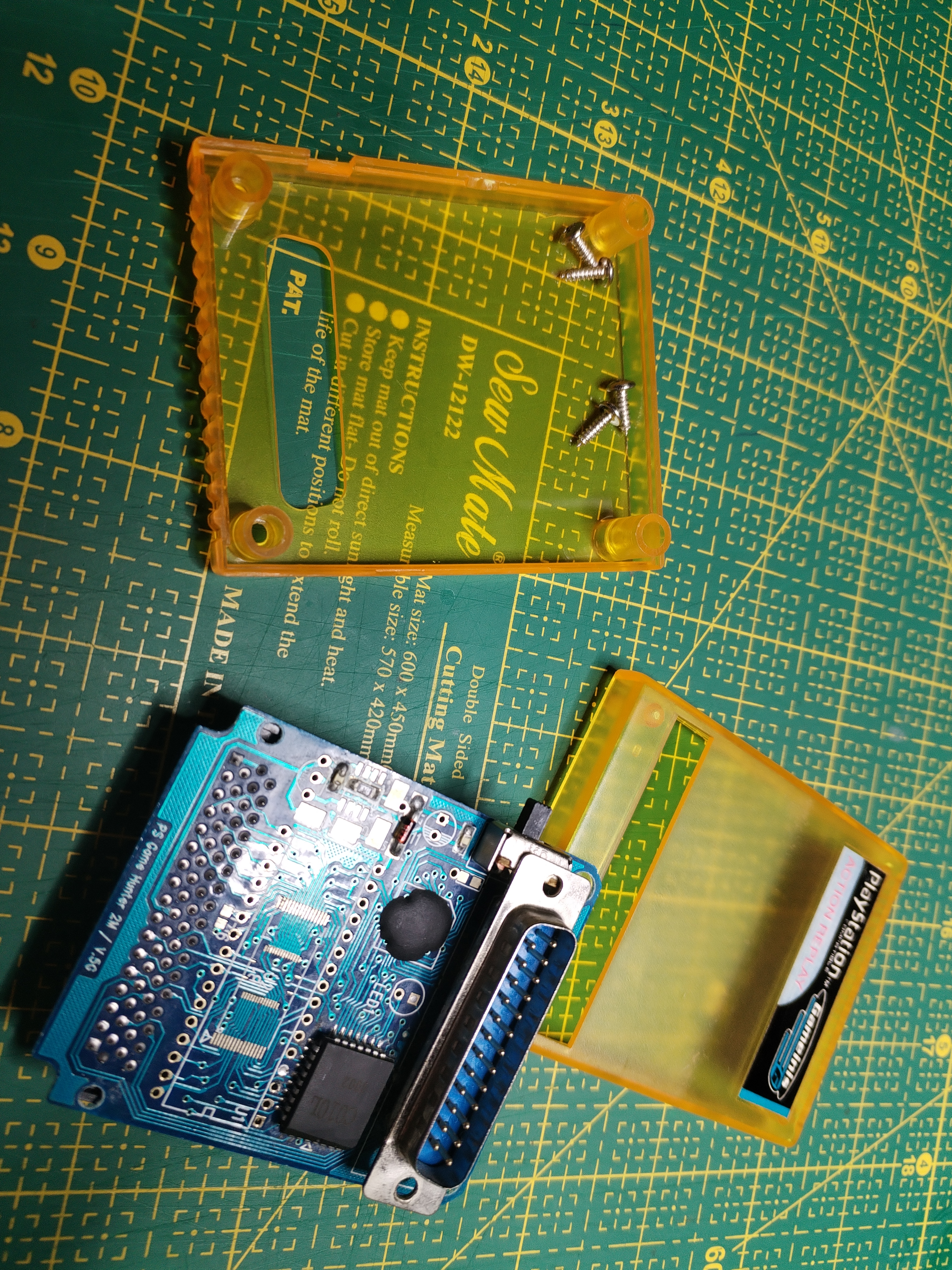

Obudowa jest półprzezroczysta, więc:

• światło LED będzie widoczne przez plastik
• można uzyskać efekt delikatnego podświetlenia całego urządzenia

To mod, który:

• jest zgodny z projektem PCB
• nie ingeruje w działanie urządzenia
• poprawia walory wizualne

Dlaczego port równoległy zniknął

W późniejszych wersjach PS1 (i w PSone) port Parallel I/O został usunięty.

Powód był prosty:

• takie urządzenia omijały zabezpieczenia Sony
• umożliwiały uruchamianie nieautoryzowanego kodu

Usunięcie portu skutecznie zablokowało tę klasę hacków.

Wnioski

Ten konkretny egzemplarz to nie tylko „cheat device”, ale kawał historii:

• reprezentuje epokę przed modchipami
• pokazuje, jak wyglądał hardware hacking konsol
• ujawnia model produkcji OEM w elektronice użytkowej

Dodatkowo:

• mamy identyfikację platformy (KENT / 2000)
• działający egzemplarz
• możliwość rozbudowy (LED mod)

To dokładnie ten typ sprzętu, który dobrze pokazuje, jak kreatywnie obchodzono ograniczenia technologiczne na przełomie lat 90. i 2000.

I co najważniejsze – nadal działa, ponad 20 lat później.
